モジュラーコンパクトレオメータ:
MCR 102e/302e/502e
- QCテストとレオロジー製品開発の世界へのエントリーチケット、サンプル適応型コントローラーでアップグレード可能
- 25年にわたる専門知識と市場のリーダーシップに基づくECモーター技術、トルク範囲は2 nNm~200 mNm
- 法線力測定は最大50 N
新しいMCR Evolutionシリーズは、何十年にもわたる経験と10,000人以上のお客様からのフィードバックをもとに、一貫した思考と再考、継続的な開発の結果として生まれました。多くの現場で実績が認められている革新的なテクノロジーと堅牢な設計を兼ね備え、このクラスのベンチマークの存在となっています。200以上のアクセサリを備えたMCR Evolutionレオメータシリーズは、レオロジー研究と材料特性評価に無限の可能性をもたらします。これまでにない洗練されたレオロジー研究と高度なQCテストを体験してください。
主な機能
最高の今を超える: 新しいMCR Evolutionシリーズ
25年以上にわたり、当社は最も重要なイノベーションの推進者である皆さま、大切なお客様、レオメータユーザーの方々との緊密な協力関係のもと、継続的にポートフォリオを拡大してきました。ここで新しいMCR Evolutionシリーズを発表します。これは、お客様の仕事を一歩先に進めるレオメータです。

新しいMCR Evolutionシリーズのメリット
- 極端な温度(-160 °C~1000 °C)でも、わずか1秒で測定治具のカップリングとデカップリングを片手で実施可能: 新しいクイックコネクト機構
- エントリーモデルを使用して低粘度サンプルでも正確に測定: 高感度(7.5 nNm~2 nNm)
- 低トルクでの長時間測定でも安定した結果: MCR302eから始まったECモーター内の熱管理の改善
- サンプル取り扱いとアクセサリ交換のためのスペース拡張: MCR302eから始まった作業スペースの高さ拡張
- 市場で唯一、死角のない360°の視野でサンプルを見ることができるトリミングミラーを搭載した装置で、サンプル前処理のミスを防ぎ、再現性の高い結果が得られます。
- 最短の時間スケールでもサンプルの挙動変化を検出: 各測定ポイントの持続時間は1 msまで再現可能
- 完全な製薬コンプライアンス: RheoCompassソフトウェアに最適な製薬パッケージ (21 CFR Part 11、ALCOA+に準拠した完全なデータ整合性)

お客様を作業から解放: 独自モーターとサンプル適応コントローラー技術
MCR Evoシリーズは、25年間の研究と開発、継続的な改良をベースに構築されています。こうして、レオメトリーの限界を押し上げるテクノロジーが生まれました。例えば、アクティブ熱管理機能付き高精度エアベアリングを使用したECモーター(永久磁石同期モータ)、内蔵の法線力センサ、高分解能光学式エンコーダの組み合わせにより、これまでにない低トルクでのレオロジー測定が可能になりました。回転測定(TruRate™)と振動測定(TruStrain™)のための独自のサンプル適応型コントローラーは、スピードと精度を完璧に組み合わせた99%のサンプルと測定に対応し、さらに時間と神経を節約しながら良いデータを得ることができます。

すべてのコンポーネントとすべての作業工程での卓越性
アントンパール社はこの分野での数十年の経験から、優れたレオロジー分析に何が求められているかを理解し、予測しています。 この知識を念頭に置いて、すべてのコンポーネントを設計し、スムーズでインテリジェントな全体の一部となるように、すべての操作手順を作成しました。
- 特許取得済みのToolmaster™テクノロジーが測定システムを自動で認識
- クイックコネクトカップリングにより測定システムを片手で交換
- T-Ready™は、サンプルの温度平衡化をリアルタイムで検出します
- TruGap™機能は、実際の測定ギャップを検出します
- トリミングミラーはサンプルの360°ビューを提供し、高い測定再現性をサポートします。その他にも多くの疑問を解決できます。

100以上のテストテンプレートから選択し、レポートフィルタを設定し、リモートコントロールを使用します
直感的な使いやすさを備えたRheoCompassソフトウェアには、定義済みのテストテンプレートやカスタマイズされたテストテンプレート、分析の定義が搭載されています。また、粘弾性データのエクスポートやレポート生成の機能もあります。測定年月日、バッチ番号、オペレーターなどを指定してフィルタリングすると、目的のデータが数秒で表示されます。イーサネット接続が可能ですので、社内のネットワークを介してレオメータを遠隔操作することもできます。ギャップ設定、調整、テストもMCRレオメータから直接開始することができます。そのため、例えば前処理の途中でコンピュータとデバイスの切り替えに煩わされることもありません。

無限の可能性: 200以上のアクセサリから選んで追加
現在そして将来にわたって、どのような目的で粘弾性測定を行うとしても、アントンパール社のレオメータはお客様のニーズにすばやく簡単に適応することができます。その柔軟性により、当社レオメータはレオロジー研究に関する科学系出版物で最も引用された機器になりました。用途に合わせて様々なアクセサリーを使用し、レオメータの機能を拡張することができます。例えば、DMA測定、伸長レオロジー、レオオプティックス(顕微鏡及びラマン分光計)、磁気レオロジー、電気レオロジー、誘電率測定、界面レオロジー、UV硬化、圧力依存レオロジー、湿度依存レオロジー、トライポロジーなどです。さまざまな温度アクセサリを使用して、-160 °C~1000 °Cの温度を適用・制御できます。

特殊なアプリケーションとカスタマイズされたソリューションのためのパートナー
特別モデルのMCR502e Powerを使用すると、300 mNmの最高トルクと70 Nの最高の法線力を指先で操作できます。例えば、アスファルト混合物に対して疲労および加熱制御の応力テストを実行できます。
アントンパール社は、レオロジー及び粘弾性測定の分野での長年の経験がありますので、不可能なことはほとんどありません。あらゆる種類の特定アプリケーションに向けてスタマイズされた製品を開発し、供給しています。オーストリアでの内製と隣接した専門研究開発チームを特徴とする当社は、あらゆる種類の特定アプリケーションに向けてスタマイズされた製品を開発し、供給しています。ご要望があれば遠慮なくご相談ください。お客様の測定タスクに合わせたカスタムソリューションを見つけましょう。
技術仕様
技術仕様 | 単位 | MCR 102e | MCR 302e | MCR 502e Power |
ベアリング設計 | - | 空気、微細孔カーボン | ||
モーター設計 | - | 電子整流式(EC) - 永久磁石同期モーター | ||
変位トランスデューサの設計 | - | 高分解能光学式エンコーダ | ||
法線力測定設計 (US Pat. 6167752, 1996) | - | 360 °容量センサ、非接触、ベアリングに完全統合 | ||
ベアリングと法線力センサのアクティブ熱管理 | - | なし | あり | あり |
作業モード | - | 複合モータートランスデューサ(CMT) | ||
最小トルク(回転) | nNm | 5 | 1 | 100 |
最小トルク(振動) | nNm | 5 [1] | 0,5 | 50 |
最大トルク | mNm | 200 | 230 | 300 |
最小偏向角(設定値) | µrad | 0,5 | 0,05 | 0,05 |
最大偏向角(設定値) | µrad | ∞ | ∞ | ∞ |
最小角速度[2] | rad/s | 0 | 0 | 0 |
最大角速度 最大速度 | rad/s 1/min | 314 3000 | 314 3000 | 220 2100 |
最小角周波数 [3] | rad/s | 10 -7 | 10 -7 | 10 -7 |
最大角周波数 [4] 最大周波数 | rad/s Hz | 628 100 | 628 100 | 628 100 |
法線力範囲 | N | -50~50 | -50~50 | -70〜70 |
温調システムサポートプレートあり(WESP / Space) [5] | - | なし | オプション | なし |
温調システムサポートプレートなし(WSP) | - | なし | オプション | なし |
寸法(幅 x 高さ x 奥行) | mm | 444 x 678 x 586 | 444 x 733 x 586 | 444 x 753 x 586 |
重量 | kg | 42 | 46 | 47 |
その他の機能 | ||||
ソフトウェアの遠隔操作が可能な装置ディスプレイ (機械的・電磁的干渉防止のために測定センサーから独立) | - | あり | あり | あり |
直接ひずみ/ストレスコントローラー | - | あり | あり | あり |
TruRate™ / TruStrain™ (サンプルアダプティブコントローラー) | - | オプション | あり | あり |
生データ表示機能(LAOS、波形) | - | オプション | あり | あり |
法線力プロファイル(設定及び読み取り) | - | あり | あり | あり |
速度プロファイル、タック、スクイーズ | - | オプション | あり | あり |
自動ギャップ制御/設定(AGC/AGS) | - | あり | あり | あり |
測定治具の電子トリムロック | - | あり | あり | あり |
全自動温度校正 | - | あり | あり | あり |
TruGap™ (実測ギャップの永久制御) (US Pat. 6499336, 2000) | - | オプション | オプション | オプション |
T-Ready™ [6] (サンプル温度平衡時間の検出) (US Pat. 8904852, 2011) | - | あり | あり | あり |
Toolmaster™ (治具とアクセサリの測定、ゼロギャップの保存) (US Pat. 7275419, 2004) | - | あり | あり | あり |
測定治具用QuickConnectカップリング (片手操作、ネジなし) | - | あり | あり | あり |
トリミングミラー (360° サンプル死角防止) | - | あり | あり | あり |
装置の3点支持 (工具を使用せずに片手で調整するための3本の頑丈な脚) | - | あり | あり | あり |
測定セルの取付用3点支持 (ぐらつき防止、セル交換後の位置ズレなし) | - | あり | あり | あり |
最大温度 | °C | -160~ +1000 | -160~ +1000 | -160~ +1000 |
最大圧力範囲 | bar | 最大1000 | 最大1000 | 最大1000 |
ねじれと引張のDMAに対応 | - | あり | あり | あり |
トライボロジーに対応 | - | あり | あり | あり |
粉末流動・せん断レオロジーに対応 | - | あり | あり | あり |
[1] TruStrain™ オプション
の有効化で2 nNm [2] せん断応力制御(CSS)モードの場合。測定ポイントの継続時間とサンプリングレートに応じた、せん断速度制御(CSR)モードの場合。
[3] 理論値(1サイクルあたりの持続時間=2年)
[4] 多波機能(測定システムとサンプルに応じて942 rad/s (150 Hz)またはそれ以上)を使用することで、さらに高い周波数も可能
[5] 温調システムサポートプレート(フランジ)下の作業スペースを拡張
[6] 使用する温度制御システムにより異なる
標準規格
ASTM
DIN
EN
ISO
Pharmacopoeia Europe (Ph. Eur.)
U.S. Pharmacopoeia (USP)
アントンパール認定サービス
- 世界各地に350名以上のメーカー認定の技術者がいます。
- お客様の言語でサポート
- ライフサイクル全体にわたる資産の保護
- 3年保証
書類
-
Success Story: Chemnitzer Baustoff-Prüfgesellschaft mbH お客様のサクセスストーリー
-
Success Story: University Of Queensland, MCR 502 WESP お客様のサクセスストーリー
-
Food Characterization アプリケーションレポート
-
Joe Flow - Calibrating and Adjusting アプリケーションレポート
-
Joe Flow - How to Measure Powder Flow in a Rheometer アプリケーションレポート
関連製品
消耗品 & アクセサリー
消耗品 & アクセサリー
アクセサリー
アクセサリー
お住まいの国からオンラインで購入できるかは、以下のオンライン販売状況をご確認ください。
お探しの商品が見つからない場合は、アントンパール社の営業担当にお問い合わせください。

DUST COVER MCR RHEOMETERSSUITABLE FOR MCR 52/72/92/102/302/102e
MCR 102e/302e/502e MCR 102e | MCR 302e

SPLASH GUARDFOR MCR 52/102/302/102e/302e
MCR 102e/302e/502e MCR 102e | MCR 302e

DUST COVER MCR RHEOMETERSSUITABLE FOR MCR 502/702/302e/502e/702e
MCR 102e/302e/502e MCR 302e | MCR 502e Power

SPLASH GUARDFOR MCR 502/702/502e/702e
MCR 102e/302e/502e MCR 502e Power

ADAPTER TD/8P-TD/18PMCR XX2 TO MCR X2
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
to MCR x2 rheometer

P-PTD 220/AIR FOR MCR xx2 / MCR xx2e PELTIER TEMPERATURE DEVICE (PLATE)
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- plate with active Peltier temperature control (heating/cooling)
- for cone/plate and parallel plate measuring geometries
- with built-in fan for air counter-cooling
- with universal plate holder (screw-on thread) for use of measuring plates (also disposable) and other accessories
- with Toolmaster for automatic tool recognition and configuration
- installation in the rheometer through three-point support without the risk of misalignment
- maximized torsional stiffness due to constructional torque support

MCR用の光学アクセサリー:
レオメータ - 赤外分光計セットアップ
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 構造解析及びレオオプティックス用アクセサリー
- レオロジーと赤外分光法の融合
- 材料の化学組成を分析

パラレルプレート PP50/S直径:
50 mm, サンドブラスト加工
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

レオメータ・ラマンセットアップ:
MCR Evolution & Cora 5001
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- レオロジーとラマン分光法の併用
- 粘弾性測定時のラマンスペクトルの変化を見る
- 官能性と微細構造の変化に対する理解を深める

パラレルプレート PP50/P2直径:
50mm, 格子目加工: 1x0.5
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

MCR用アクセサリー:
DMA測定システム
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 曲げ、引張、ねじり、圧縮モードでの動的粘弾性分析(DMA)向け
- 短冊状サンプル固定治具、三点曲げ用治具、カンチレバー、圧縮システム
- MCR 702e MultiDriveに対応

ディスポーザブル下側プレート L-PP08/D/AL/CTD直径:
8mm (10個入り)
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

Controle de temperatura para MCR:
Sistema Peltier
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- Aquecimento e resfriamento rápido e conveniente
- Controle de temperatura com gradientes de temperatura minimizados de -50 °C a 220 °C
- Sistema modular para combinação com acessórios Rheo-Optics
- Para sistemas de medição de cone-placa, placas paralelas e cilindros

パラレルプレート PP20直径:
20 mm
MCR 102e/302e/502e MCR 102e


パラレルプレート PP25/P2直径:
25mm, プロファイル: 1x0.5
MCR 102e/302e/502e MCR 102e

MCR用アクセサリー:
電気粘性流体測定セル
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「追加パラメーター設定」用アクセサリー
- 電気粘性流体の特性評価
- 最大12.5 kVの電場を印加可能

コーンプレート CP40-2直径:
40mm; 角度 2°
MCR 102e/302e/502e MCR 102e

コーンプレート CP50-0.5直径:
50mm; 角度 0.5°
MCR 102e/302e/502e MCR 102e

MCR用アクセサリー:
誘電分光計
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- レオロジーと誘電分光法の組み合わせ
- 電場印加に対する物質の応答を調べる
- 物質の構造や挙動に関する情報を得る

MCR用アクセサリー:
Rheo-SALS
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「構造解析とレオオプティクス」用アクセサリー
- レオロジーと組み合わせた小角光散乱(SALS)
- 微細構造体のせん断依存形状・配向の研究用
- 温度範囲は-20 °C~300 °C

パラレルプレート PP12直径:
12mm
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

MCR用光学アクセサリー:
UV硬化システム
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 追加パラメーター設定用アクセサリー
- UV硬化反応の研究用
- 粘弾性挙動とUV光による硬化の同時評価
- 内蔵の温度制御機能

インセット I-PP50/CU/CX直径:
50 mm; 銅合金コーティング
MCR 102e/302e/502e MCR 102e

MCR用アクセサリー:
界面レオロジー測定システム
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 追加特性評価用アクセサリー
- 界面層の流動性に関する高精度の研究
- エマルジョンとフォームの安定性に関する総合的なレオロジー研究

コーンプレート CP40-1直径:
40mm; 角度 1°
MCR 102e/302e/502e MCR 102e

MCR用アクセサリー:
レオマイクロスコープ
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 光学顕微鏡とレオロジー測定の融合
- 測定中に画像/ビデオを自動撮影
- レンズ倍率: 5倍、10倍、20倍、50倍
- 偏光顕微鏡や蛍光顕微鏡用のモジュールを用意
- 温度範囲は-20 °C~+300 °C

MCR用アクセサリー:
イモビリゼーションセル
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「追加パラメーター設定」用アクセサリー
- リアルタイムの紙用コーティング剤の粘度上昇
- 循環水温度制御(循環恒温槽性能に依存)

MCR用アクセサリー:
ボール測定システム & 建築材料測定セル
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 材料特性評価を拡張するためのアクセサリー
- 大粒子レオロジーのための測定システム
- 建材、食品、スラリー、スラッジ向けに設計
- 内蔵の温度制御機能

活性カーボンフィルター
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

MCR用温度制御:
循環水温度制御システム(LTD)
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- -30~+180 °Cの一定温度での測定用
- パラレルプレート、コーンプレート、共軸円筒、ダブルギャップ測定システム向け

MCR用温度制御:
電熱式温度制御システム(ETD)
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- MCRレオメータで利用可能な電熱式温度制御システム
- 400 °Cまでの高温測定用
- パラレルプレート、コーンプレート、共軸円筒、ダブルギャップ測定システム向け

パラレルプレート PP15直径:
15 mm
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

MCRレオメータ装置:
粉体
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 粉体流動セルと粉体せん断セルによる高精度粉体分析
- 真の粉体レオロジーで、流体から固化粉体まで、あらゆる状態の大量の固体を分析。
- 品質管理と研究開発向けの幅広い範囲の専用粉体測定手法

MCR用アクセサリー:
湿度制御オプション
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「追加パラメーター設定」用アクセサリー
- 相対湿度が材料の粘弾性挙動に与える影響を制御

温度制御:
対流式温度制御システム(-160~+1000°C)
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- -160~1000°Cの溶融体、固体、薄膜、繊維の温度を制御したレオロジー測定と動的粘弾性測定(DMA)用
- 正確で安定した測定結果のための均一な温度分布
- MCR測定システム用:パラレルプレート、コーンプレート、固体ねじりおよび引張による動的粘弾性測定(DMA)、制御された相対湿度など

MCR用アクセサリー:
偏光イメージング
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「構造解析とレオオプティクス」のアクセサリー
- サンプル中のせん断応力の可視化用
- パラレルプレート及びコーンプレートシステム用で、温度範囲は-20 °C~300 °Cです。

MCR用アクセサリー:
粒子移動速度解析測定
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「構造解析とレオオプティクス」用アクセサリー
- 流動場の可視化用

MCR用アクセサリー:
Rheo-SANS/SAXS
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「構造解析とレオオプティクス」用アクセサリー
- ナノ構造解析用小角散乱
- 温度範囲: -50~+300 °C

MCR温度制御システム用アクセサリー:
低温オプション
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 電熱式・対流式温度制御システムとの組み合わせが可能
- 必要な温度に対応したソリューションの選択: -40 °C、-90 °C、または-160 °Cまで対応
- システムの自動構成とエラー防止のためのToolmaster機能

スパチラ
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power

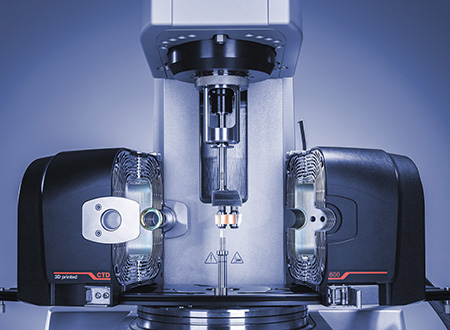

ユニバーサル伸長測定システムと一軸伸長粘度測定システム:
UXF & SER
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 伸長レオロジーの研究用
- UXFを用いたひずみや応力を制御した伸長試験やDMA試験
- Sentmanat伸長レオメータによる高トルクでの伸長試験

高圧セル
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 圧力がレオロジー特性に与える影響の研究用
- 最大1000 barの独自の圧力範囲
- ガス加圧または液体加圧から選択

MCR用アクセサリー:
レオメータ治具
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- RheolabQCおよびMCRレオメータシリーズ向けの幅広い範囲の測定方式
- 共軸円筒、ダブルギャップ、コーンプレート、パラレルプレートシステム、羽根型、スピンドル、クレブススピンドル
- カスタムソリューションもお気軽にお問い合わせください

MCR及びRheolabQC用アクセサリー:
フレキシブルカップホルダー
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- 「拡張材料特性評価」用アクセサリー
- 塗料缶、ヨーグルトカップなどの容器を保持
- スターラー、共軸円筒形状、Pt100温度センサと組み合わせ可能

MCRトライボロジセルー:
T-BTP
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- ボールオンスリープレート測定原理を利用
- -160~+600°Cの優れた温度制御
- Z方向のばね剛性の調整が可能
- 最小0.1 Nを実現した垂直荷重範囲

MCR用トライボロジーセル:
T‑PTD 200
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- ボールオンスリープレート測定原理を利用
- -40~+200°Cの優れた温度制御
- 最大3.3 m/sの滑り速度制御
- ローリングベアリングアタッチメントをオプションでご用意

MCRトライボロジーセル:
T-PID/44
MCR 102e/302e/502e MCR 102e | MCR 302e | MCR 502e Power
- ピンオンディスクの測定原理に基づく
- -30~+200°Cの優れた温度制御
- Z方向のばね剛性の調整が可能
- 最大2.3 m/sの滑り速度制御
