Automatyczny wielofunkcyjny rentgenowski dyfraktometr proszkowy:
XRDynamic 500
- Gotowy do użycia: Najlepsza w swojej klasie rozdzielczość/stosunek sygnału do szumu
- Koncepcja TruBeam™: Szerszy promień goniometru, próżnia na ścieżce padania wiązki
- Pełna automatyzacja: Zmiana rentgenowskiego układu optycznego i geometrii wiązki
- Wydajność: Zwiększ czas pracy urządzenia nawet o 50%
- Maksymalna wygoda: samoczynne ustawianie instrumentu i próbki
Nasz dyfraktometr rentgenowski XRDynamic 500 zapewnia niezrównaną jakość danych XRD przy maksymalnej wydajności. Skorzystaj z zalet wszechstronnej platformy obejmującej szeroką gamę zastosowań z optymalnymi rozwiązaniami dla proszkowej XRD, XRD poza warunkami otoczenia, analizy PDF, SAXS i innych. Dzięki w pełni zautomatyzowanej optyce i procedurom wyrównywania, umożliwia wszystkim, od nowicjuszy po ekspertów, szybkie gromadzenie danych XRD najwyższej jakości przy minimalizacji błędów. XRDynamic 500: Driving XRD.
Podstawowe charakterystyki
Niezrównana jakość danych
Unikalna koncepcja TruBeam™ zastosowana w urządzeniu XRDynamic 500 łączy w sobie duży promień goniometru, ścieżkę wiązki pod próżnią oraz w pełni zautomatyzowaną zmianę optyki rentgenowskiej/geometrii wiązki. TruBeam™ zapewnia lepszą jakość danych niż konwencjonalne dyfraktometry rentgenowskie. XRDynamic 500 oferuje najlepszą w swojej klasie rozdzielczość (FWHM 0,021° dla pierwszego standardowego piku LaB₆) ze standardową konfiguracją Bragg-Brentano, a także doskonały stosunek sygnału do szumu z do 50% mniejszym tłem pomiarowym i minimalnym pasożytniczym rozpraszaniem powietrza. Urządzenie samoczynnie justuje się w celu zapewnienia optymalnych warunków pomiarowych i wiarygodnych wyników.

Pełna automatyzacja: Maksymalna wydajność
Pełna automatyzacja optyki, geometrii wiązki, stołów i obsługi próbek za pomocą autosamplera XRDynamic zapewnia maksymalną wydajność bez uszczerbku dla jakości danych. Z pojemnością do 105 próbek - przy użyciu standardowych uchwytów - wyznacza nowy punkt odniesienia dla wysokowydajnych pomiarów XRD bez ingerencji użytkownika. Szybka zmiana konfiguracji (nawet lampy rentgenowskiej), dzięki szybkozłączom i automatycznemu ustawianiu, pozwala na szybkie ponowne uruchomienie urządzenia. Pełna automatyzacja wszystkich układów optycznych - w tym absorberów/filtrów, maski wiązki, szczelin Sollera, szczelin dywergencji, szczelin przeciwrozproszeniowych i kolimatorów równoległych - umożliwia użytkownikom natychmiastową i całkowitą zmianę konfiguracji pomiarowej bez konieczności ręcznej interakcji i pomiar różnych typów próbek. Możliwość użycia do trzech geometrii wiązki w jednej serii pomiarowej, ze wszystkimi zwierciadłami i monochromatorami zamontowanymi w zautomatyzowanym, zmotoryzowanym układzie optycznym.

Zautomatyzowana precyzja: Codzienna wygoda
Opatentowana koncepcja źródła z dodatkową osią pochylenia zapewnia zautomatyzowane, precyzyjne wyrównanie wszystkich elementów optycznych z dowolnym źródłem promieniowania rentgenowskiego. Korzyści z maksymalnej intensywności wiązki pierwotnej dzięki automatycznemu ustawieniu idealnego kąta startowego źródła promieniowania rentgenowskiego dla wszystkich zwierciadeł rentgenowskich i płaskich monochromatorów. Łatwe podłączenie wszystkich stolików umożliwia szybką zmianę konfiguracji, a automatyczne rozpoznawanie komponentów zarówno optyki, jak i stolików zapewnia prawidłową konfigurację instrumentu przez cały czas.
XRDynamic 500 spełnia wymagania zarówno ekspertów, jak i nowicjuszy. Oprogramowanie sterujące XRDdrive płynnie łączy prostą obsługę urządzenia i przepływ pracy z taką ilością szczegółów, jaka jest potrzebna, dzięki automatyzacji. Wszystkie niezbędne złącza do eksperymentów poza warunkami otoczenia znajdują się bezpośrednio w obudowie dyfraktometru. Opcja zintegrowanej jednostki sterującej (CCU) ułatwia pracę i przełączanie między różnymi przystawkami.

Pełna elastyczność: dla każdego zastosowania
XRDynamic 500 łączy maksymalną elastyczność pomiarową w jednej platformie dyfraktometru rentgenowskiego. Niezależnie od tego, czy używają go Państwo do badań odbiciowych, transmisyjnych czy innych, XRDynamic 500 oferuje stoliki i uchwyty do próbek dla każdego przypadku zastosowania. Wszechstronne konfiguracje przyrządów do każdego zastosowania dzięki zoptymalizowanym rozwiązaniom do proszkowego XRD, XRD poza warunkami otoczenia, analizy PDF i SAXS. Wysokiej jakości komponenty produkowane we własnym zakresie i najnowocześniejsza technologia detekcji sprawiają, że jest to urządzenie najwyższej jakości.
W przypadku zastosowań o wysokiej wydajności, XRDynamic Autosampler w wyjątkowy sposób umożliwia bezobsługową analizę do 105 próbek wszystkich typów - w tym materiałów sypkich, proszków, włókien, cienkich warstw, a nawet próbek wrażliwych na powietrze - przy jednoczesnym zapewnieniu optymalnej jakości pomiaru.

Renomowana wiedza specjalistyczna
Użytkownicy korzystają z certyfikowanego i wykwalifikowanego serwisu na całym świecie, z dedykowanym wsparciem osobistym - maksymalizując czas pracy bez przestojów. Nie tylko sprzedajemy urządzenia, ale towarzyszymy Państwu przez cały cykl życia produktu. Nasze wsparcie w zakresie aplikacji i porady ekspertów pomogą Państwu szybko i skutecznie osiągnąć znaczące wyniki dla wszystkich potrzeb związanych z aplikacjami. Razem z Państwem przesuwamy granice technologii.

Specyfikacje
Źródło promieniowania rentgenowskiego | |
Rodzaj źródła | Primux 3000 |
Generator promieniowania rentgenowskiego | Do 3 kW |
Napięcie / natężenie prądu lampy | 20 kV do 60 kV / 2 mA do 50 mA |
Goniometr | |
Konfiguracja | Pionowa geometria θ/θ |
Promień pomiaru | 360 mm lub 400 mm |
Maksymalny użyteczny zakres kątowy | -95° do 162.5° 2θ |
Minimalna wielkość kroku | 0,0001° |
Liniowość 2θ | ≤0,01° |
Maksymalna prędkość kątowa | 15°/sec |
Maksymalna rozdzielczość kątowa | 0,021° (szerokość połówkowa FWHM pierwszego piku LaB₆) |
Stolki i przywstawki do próbek | |
Przystawki do badań w warunkach otoczenia | Mocowane stolki na próbki Stolik obrotowy na próbki (odbicie/transmisja) Stolik XY (z opcją automatycznego podawania próbek) Automatyczny podajnik próbek Wirnik kapilar Moduł EVAC |
Przystawki do badań poza warunkami otoczenia | HTK 1200N HTK 16N/2000N HTK 1500 TTK 600 XRK 900 CHC plus⁺ BTS 150/500 |
Detektory | Półprzewodnikowe hybrydowe detektory pikselowe:
|
Oprogramowanie |
|
Specyfikacja ogólna | |
Wymiary zewnętrzne (szerokość x głębokość x wysokość) | 1350 mm x 1160 mm x 1850 mm |
Waga (bez wyposażenia opcjonalnego) | 750 kg |
Zasilanie | 3-fazowe: 3/N/PE AC 400/230 V, 50…60 Hz, 25 A 1-fazowe: 208…240 VAC, 50…60 Hz, 36 A |
Maksymalny pobór mocy (bez wyposażenia opcjonalnego) | 5,5 kW |
Dopływ wody chłodzącej | Przepływ: >3,6 l/min, Ciśnienie: od 4,5 bar do 6 bar, Temperatura: <25°C |
Normy
CFR
Certyfikowany serwis Anton Paar
- ponad 350 certyfikowanych przez producentów ekspertów technicznych na całym świecie
- Wykwalifikowany zespół wsparcia posługujący się lokalnym językiem
- Ochrona Twojej inwestycji przez cały okres jej użytkowania
- Trzyletnia gwarancja
Dokumenty
-
Driving XRD in Battery Analysis Broszury
-
NEW HORIZONS IN PARTICLE ANALYSIS Broszury
-
XRDynamic 500 Broszury
-
XRDynamic 500 - US-Letter format Broszury
-
Advantage of Automation to Significantly Reduce Measurement Time for PDF Analysis Sprawozdania z testów zastosowań
-
Automated and Evacuated X-ray Optics for Improved Qualitative and Quantitative Phase Analysis Sprawozdania z testów zastosowań
Produkty uzupełniające
Jeśli nie możesz znaleźć żądanej pozycji, skontaktuj się z przedstawicielem handlowym firmy Anton Paar.

Akcesoria do XRDynamic 500:
Automatyczny podajnik próbek Stolik XY
- Automatyczne pobieranie trzech, sześciu, 12 lub 48 próbek
- Obsługuje wszystkie rodzaje próbek, np. proszki, ciała stałe, włókna, cienkie warstwy
- Umożliwia pomiar odbicia i transmisji
- W pełni zintegrowane, w pełni zautomatyzowane działanie zapobiega błędom

Akcesoria do XRDynamic 500:
Automatyczny podajnik próbek Autosampler XRDynamic
- Automatyczne próbkowanie do 105 próbek
- Obsługuje wszystkie rodzaje próbek, np. proszki, ciała stałe, włókna, cienkie warstwy
- Dostarcza spójne dane wysokiej jakości
- W pełni zintegrowane, w pełni zautomatyzowane działanie zapobiega błędom

HEATING STRIP PLATINUM 102x10x1 mm
Heating strip made of pure platinum with thickness 1 mm. Strip delivered with welded Pt-10%RhPt thermocouple.

HEATING STRIP PLATINUM 102x10x0.5 mm
Heating strip made of pure platinum with thickness 0.5 mm. Strip delivered with welded Pt-10%RhPt thermocouple.

REFLECTION SAMPLE HOLDERS FOR XY-6 STAGE (1 SD, 3 pcs)
Set of 3 front loading sample holders for XRD studies in reflection geometry with the XY stage for 6 samples (20 mm inner diameter, 1 mm sample depth, made of stainless steel).

REFLECTION SAMPLE HOLDERS FOR XY-12 STAGE (2.5 SD, 6 pcs)
Set of 6 front loading sample holders for XRD studies in reflection geometry with the XY stage for 12 samples (20 mm inner diameter, 2.5 mm sample depth, made of stainless steel).

REFLECTION SAMPLE HOLDERS FOR XY-12 STAGE (1 SD, 6 pcs)
Set of 6 front loading sample holders for XRD studies in reflection geometry with the XY stage for 12 samples (20 mm inner diameter, 1 mm sample depth, made of stainless steel).

SPARE PARTS PASTECELL (300 °C)
Spare parts for the Pastecell, including:
- 2 Pcs. O-ring sets
- 10 Pcs. windows for < 300 °C

SAMPLE CARRIER FLAT MADE OF PLATINUM FOR HTK OVEN CHAMBER
Spare sample carrier without cavity made of Platinum.

SAMPLE CARRIER 0.8mm DEEP MADE OF PLATINUM FOR HTK OVEN CHAMBER
Spare sample carrier with a cavity of 0.8 mm depth made of Platinum.

Komora wysokotemperaturowa HTK 1500
- „Prawdziwa” komora konwekcyjna od 25°C do 1500°C
- Najwyższa dokładność temperatury dla Twoich eksperymentów
- Szybka konwersja z pomiarów odbiciowych na transmisyjne
- Przeprowadzanie pomiarów w różnych atmosferach gazowych
- Doskonałe uzupełnienie wielofunkcyjnego dyfraktometru XRDynamic 500

SPARE PARTS XRDynamic 500
Spare parts for XRDynamic 500, including:
- set of O-rings
- set of window foils for primary and secondary optics units
- Vacuum grease

Źródło promieniowania rentgenowskiego w szczelnej obudowie:
Primux 3000
- Potężne źródło promieniowania rentgenowskiego dla zaawansowanych analiz
- Dostępna jest szeroka gama materiałów anodowych
- Prosta wymiana lampy rentgenowskiej lub zmiana ogniskowania lampy

Zaawansowana optyka XRD
- Rentgenowska optyka wielowarstwowa o wysokiej intensywności
- Optyka wiązki równoległej i zbieżnej odpowiednia przy każdej długości fali
- Maksymalne tłumienie Kβ przy użyciu podstawowych monochromatorów

Detektory dyfrakcji rentgenowskiej (XRD):
Pixos
- Łączy w sobie najnowszą technologię detektorów pikselowych CERN z zaawansowaną redukcją szumów
- Pomiar w trybie 0D lub 1D z możliwością wyboru materiału czujnika
- Najmniejszy rozmiar piksela (55 µm x 55 µm) dla wyjątkowej rozdzielczości
- Filtr energii, aby jeszcze bardziej zminimalizować tło pomiaru

Akcesoria do XRDynamic 500:
uchwyty próbek i stoliki do dyfraktometru rentgenowskiego
- Wszechstronne statywy na próbki do wszystkich zastosowań
- Statywy na próbki do pomiarów baterii in-operando
- Szeroka gama uchwytów do próbek XRD dla różnych typów próbek
- Rozpoznawanie komponentów i automatyczne wyrównywanie

Komora próżniowa do badań SAXS i XRD w wysokiej rozdzielczości:
moduł EVAC
- Bezkonkurencyjny stosunek sygnału do szumu dzięki próżni panującej na całej ścieżce wiązki
- Dedykowany układ optyczny do pomiarów SAXS o jakości samodzielnego aparatu do badania SAXS
- Odpowiedni do badań XRD o wysokiej rozdzielczości w odbiciu lub transmisji
- Pomiar bez żadnych ograniczeń zakresu kąta 2θ

Oprogramowanie XRD:
XRDanalysis
- Wszechstronny pakiet oprogramowania do analizy dyfrakcji proszkowej
- Funkcja search/match umożliwiająca szybką i dokładną identyfikację faz
- Analiza Rietvelda z wykorzystaniem danych faz dopasowanych lub załadowanych ręcznie
- Zoptymalizowane procedury analityczne, w tym analiza wsadowa, przyspieszające i upraszczające zadania analityczne

Komora niskotemperaturowa:
TTK 600

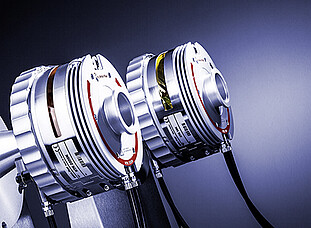

Wysokotemperaturowe komory z paskowym elementem grzejnym:
HTK 16N | HTK 2000N
- Wspierają badania XRD in-situ w temperaturze do 1600°C lub 2300°C
- Zminimalizowane przemieszczenie próbki i stabilność pozycji paska grzewczego
- Dokładna kontrola temperatury i minimalne gradienty dzięki użyciu podwójnych termopar
- Trwała konstrukcja z materiałów wysokiej jakości oraz szybka i prosta wymiana próbek

Komora kriogeniczno-wilgotnościowa:
CHC plus⁺

Komora reakcyjna:
XRK 900

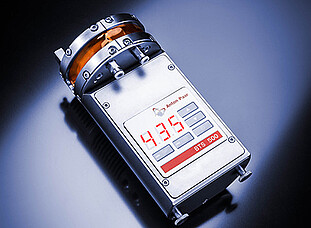

Podgrzewane stoliki laboratoryjne:
BTS 150 | BTS 500
- Opatentowana kompaktowa konstrukcja dostosowana do dyfraktometrów nastołowych.
- Zakres kontroli temperatury: -10°C do +150°C (BTS 150) oraz do 500°C (BTS 500)
- Szybka i precyzyjna kontrola temperatury dzięki czujnikowi umieszczonemu w pobliżu próbki
- Prosta obsługa i wyrównanie próbki oraz zdalne sterowanie przez USB

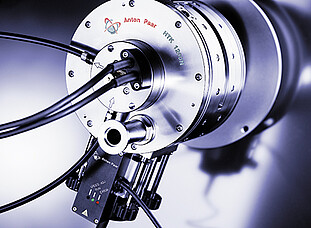

Wysokotemperaturowa komora grzewcza:
HTK 1200N
- Badania XRD in-situ w temperaturze do 1200°C w różnych atmosferach
- Precyzyjny i niezawodny pomiar temperatury z doskonałą jednorodnością
- Opcjonalne wirowanie próbki umożliwia uzyskanie lepszej jakości danych i elastyczność w stosowaniu nośników próbki
- Wytrzymała, kompaktowa konstrukcja kompatybilna z większością goniometrów
