ラボスケールのRheoSAXSシステムは、アントンパールの2種類の世界トップクラスの装置を組み合わせたものです。定評あるSAXSpoint 700は、ナノスケールにおいて卓越した分析結果を提供します。これにDSR 502動的せん断レオメータ（MCRレオメータがベース）を組み合わせることで、RheoSAXSはラボで構造特性とレオロジー特性を同時に測定できる独自のセットアップとなっています。RheoSAXSはサンプルの複合情報を数分で解明します。
RheoSAXSシステムは、精密なレオロジー制御と高度なX線散乱機能を組み合わせ、複雑な流体特性評価において比類のない性能を発揮します。回転測定で10 nNm、振動測定で2 nNmの最小トルクを実現しており、低粘度の希薄懸濁液においても正確な測定が可能です。上部構造にクイックカップリング機構を採用しているため、取り扱いが容易で、迅速かつ確実なセットアップ変更が可能です。DSR 502とX線測定チャンバーの間のフランジには位置合わせマークが付いているため、軸方向から接線方向への切り替えも簡単に行うことができ、レオロジー測定とSAXS分析が1台の多目的システム内でシームレスに統合されています。

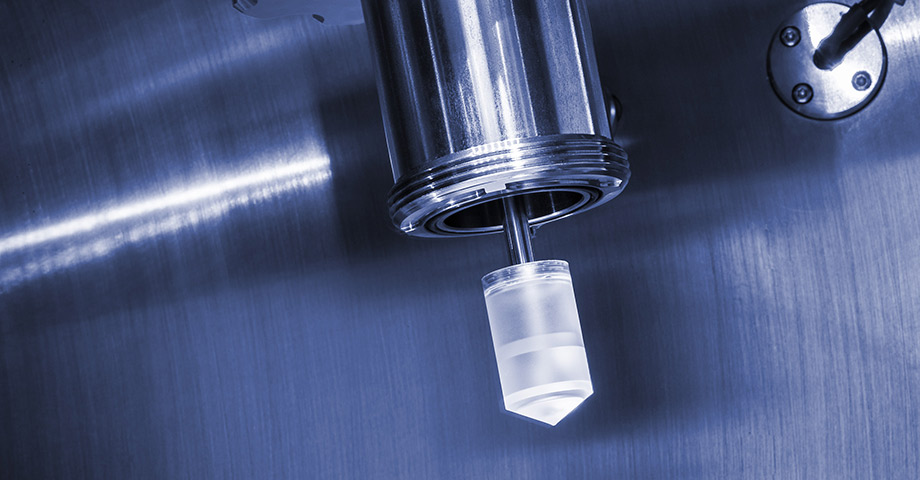

このRheoSAXSシステムでは、流れ方向に対して平行または垂直な測定が可能で、レオロジー解析と構造解析を同時に行うことができます。これにより、流れに対するサンプル分布の配向を精密に判定でき、流れによって引き起こされる構造変化に関して貴重な知見を得ることが可能です。このシステムは、DIN 53019に準拠した円筒形測定システムを採用しており、1 mmのギャップと、X線透過性に優れたポリカーボネート製のコンポーネントにより、正確で干渉のないデータ取得を保証しています。8 mLの充填容量と-10～+90 °Cの精密温度制御を特徴とするRheoSAXSシステムは、現実的なプロセス条件下で一貫性のある再現可能な測定に対して、最適な環境を提供します。
RheoSAXSシステムは、DSR 502測定ヘッドをSAXSpoint 700に直接搭載しており、レオロジーと構造の同時測定に対して、完璧な機械的・光学的な位置合わせを保証しています。システムの設定と校正はSAXSdrive™ソフトウェアで簡単に管理でき、精密な位置決めとシームレスな操作が可能です。包括的なデータ評価のため、SAXSanalysis™では散乱結果の詳細な解釈が可能で、RheoCompass™はレオロジーパラメーターの高度な分析を提供します。これらのソフトウェアツールを組み合わせることで、構造とレオロジー挙動をリアルタイムで相関させる完全統合型ワークフローを実現しています。
| 技術仕様 | 単位 | レオメータヘッド（DSR） |
|---|---|---|
| ベアリング | - | エア |
| ECモーター | - | あり |
| 最大トルク | mNm | 230 |
| 最小トルク（回転） | nNm | 10 |
| 最小トルク（振動） | nNm | 2 |
| トルク分解能 | nNm | 0.1 |
| 偏向角（設定値） | µrad | 0.1～∞ |
| 角分解能 | nrad | 10 |
| 最小角速度 | rad/s | 10-9 |
| 最大角速度 | rad/s | 314 |
| 最大スピード | 1/min | 3,000 |
| 最小角周波数 | rad/s | 10-7 |
| 最大角周波数 | rad/s | 628 |
| Toolmaster™ | - | あり |
| QuickConnect | - | あり |
| 直接歪み制御 | - | あり |
| 直接応力制御 | - | あり |
| TruRate™ | - | あり |
| TruStrain™ | - | あり |
