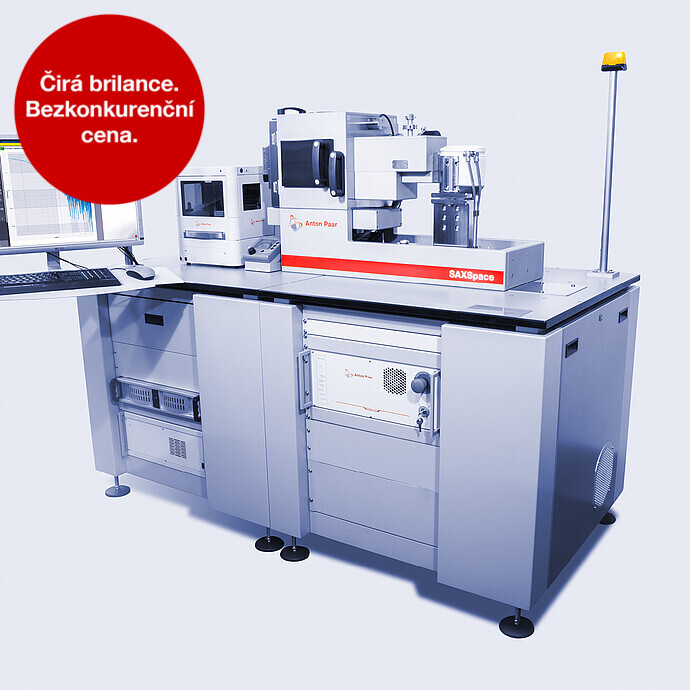

Systém SAXS/WAXS/BioSAXS:
SAXSpace
- Studie maloúhlového rozptylu rentgenového záření na ploše 1,8 m x 0,9 m
- Zkoumejte nanostrukturované materiály, kdykoli budete chtít
- Provádění studií stability za non-ambientních podmínek
- Měření vzorků přímo v přirozeném biologickém prostředí
- Zvýšení kapacity až na 192 kapalných vzorků
SAXSpace je kompaktní laboratorní systém pro studie SAXS a WAXS. Paprsek s lineární kolimací je optimalizován pro analýzu izotropních vzorků s velmi krátkou dobou měření. Slouží ke stanovení velikosti, distribuce velikosti a tvaru částic a domén v nanoškále a je speciálně určen k analýze izotropních, koloidních a biologických vzorků (BioSAXS). Robustní konstrukce přístroje SAXSpace, vysoká spolehlivost a automatizované pracovní toky zajišťují vysokou kapacitu přístroje a vysoce kvalitní výsledky SWAXS.
Klíčové charakteristiky
Rychlá práce v laboratoři: optimalizace pro vysokou kapacitu
Vyšetřování a charakterizace biologických vzorků, jako jsou bílkoviny a enzymy nebo disperze nanočástic, zpravidla vyžaduje vícenásobnou analýzu mnoha vzorků zároveň. Přístroj SAXSpace je optimalizován ke zpracování až 192 tekutých vzorků v automatizovaném pracovním toku. Je zajištěna kombinace rychlé a precizní práce autosampleru ASX se vzorky a účinného čištění bez zásahu obsluhy. Proto lze provádět měření přes noc a získat kompletní datové sady pro analýzu následující den. Autosampler ASX je vybaven chlazením, které je často nutné pro citlivé biologické vzorky.

Usnadněte si analýzu SAXS díky funkcím TrueFocus a Stagemaster
Díky funkci TrueFocus lze dosáhnout seřízení jediným stisknutím tlačítka. Jedná se o plně automatizované a inteligentní nastavení všech součástí RTG a platforem pro vzorky.
Funkce Stagemaster automaticky rozpozná, který držák se používá, a na základě toho nakonfiguruje systém. Proto umožňuje nejlepší možný výsledek měření bez nutnosti manuálních zásahů a dává vašim měřením plnou flexibilitu.

Zkoumání struktur od úrovně atomů až po několik set nm
TrueSWAXS umožňuje simultánní a kontinuální studie SWAXS do 60° 2Ѳ v jednotném rozlišení. Díky shromážděnému signálu rozptylu při nízkých úhlech (SAXS) získáváte informace o velkých soustavách, jako je struktura částic a částicová nebo makromolekulární soustava, o velikosti až několik stovek nanometrů. Signál při velkých úhlech (WAXS) zároveň poskytuje informace o krystalické struktuře na úrovni atomů. Funkce TrueSWAXS to vše poskytne v jediném průchodu a z jednoho vzorku. Proto vám pomůže urychlit kapacitu pro vícenásobné analýzy. S funkcí TrueSWAXS není třeba systém znovu nastavovat. Máte jistotu, že rozlišení bude jednotné a že získáte spolehlivé výsledky.

Široká škála možností měření: všestranné platformy pro vzorky
Všestranná komora na vzorky SAXSpace vám přináší nespočet možností analýzy a plnou experimentální flexibilitu. Využijte širokou nabídku platforem a držáků vzorků pro ambientní a non-ambientní studie, jako jsou studie s řízenou teplotou (-150 °C až 600 °C), vlhkostí definovanými studiemi mechanické zátěže a automatizovaným měřením více pevných/pastózních/kapalných vzorků nebo analýzu tenkých filmů a nanostrukturovaných povrchů (GISAXS). Držáky vzorků jsou typu plug-and-play a jsou automaticky rozpoznány pomocí funkce Stagemaster, která konfiguruje systém automaticky.

Dostaňte se přímo k výsledkům
Ovládání a analýza rozptylových dat vyžadují účinná softwarová řešení. SAXSdrive™ a SAXSanalysis™ podporují automatizované rutinní kroky, jako je nastavení a seřízení měření, a komplexní analýzu dat. Využívejte automatické dávkovače, teplotní skeny a časové studie a analyzujte přijaté 1D a 2D sady dat. Určování parametrů, jako jsou poloměr otáčení (RG), velikost částic, Porodova konstanta, specifický povrch, Kratkeho graf atd., jsou v softwaru SAXSanalysis™ standardem. Pro pokročilou interpretaci struktury (PCG), jako je velikost částic, rozložení velikosti, tvar a vnitřní struktura, jsou k dispozici techniky IFT a dekonvoluce.

Specifikace
Zdroj RTG záření | Primux 3000 se zatavenou trubicí (Cu, Mo) |
RTG optika | Uživatelsky designovaná vícevrstvá optika (plně evakuovaná) Vylepšená kolimace paprsku bez rozptylu dle Kratkyho (plně evakuovaná) |
Platformy pro vzorky / autosamplery |
|
Speciální funkce | TrueFocus: auto-adjustace s RTG paprskem TrueSWAXS: simultánní SWAXS studie do 60° 2Ѳ StageMaster: YZ platforma s automatickým rozpoznáním platforem pro vzorky |
Rozlišení systému | qmin: 0,03 nm-1 |
Prostředí vzorku – Teplotní rozsah – Atmosféra | -150 °C až +600 °C, ±0,1 °C Vakuum, vzduch, inertní plyn, vlhkost (reaktivní plyny na vyžádání) |
Držáky vzorků |
|
Doba měření | < 1 minuta až 30 minut (typicky) |
Detektory | Detektory HPC řady 1D Mythen2 R a 2D EIGER R |
Dosažitelný q rozsah | 0,03 nm-1 až 40,7 nm-1 200 nm > d > 0,15 nm |
Software | Software SAXSdrive™ pro měření a sběr dat Software SAXSanalysis™ pro zpracování a analýzu dat Software pro pokročilou interpretaci dat (PCG) |
Rozměry | 1,8 m x 0,9 m (d x h) |
Certifikovaný servis Anton Paar
- Více než 350 výrobcem certifikovaných technických specialistů po celém světě
- Kvalifikovaná podpora ve vašem jazyce
- Ochrana vaší investice po celou dobu jejího životního cyklu
- 3letá záruka
Dokumenty
-
An Insight into the Structure of Copolymer Surfactants Aplikační listy
-
An Insight into the Structure of Surfactants Aplikační listy
-
Characterization of Fibrous Materials with SAXS Aplikační listy
-
Coenzyme Q10 - Organic Nanoparticle Characterization Aplikační listy
-
Fast SAXS Studies of Sensitive Biological Samples Aplikační listy
-
Protein Mass Determination using Small Angle X-Ray Scattering Aplikační listy
-
Protein Shape Determination by Small Angle X-Ray Scattering Aplikační listy
-
Quantum dots - Size Determination by SAXS Aplikační listy
-
Size and Size Distribution of Gold Nanoparticles by SAXS Aplikační listy
-
Small Angle X-Ray Scattering with Microcrystalline Materials Aplikační listy
-
Structural Characterization of a Mesoporous Material Aplikační listy
-
Structure Determination of Interacting Sample Systems Aplikační listy
-
Studying the Internal Structure of Carbon Nanotubes with SAXS Aplikační listy
