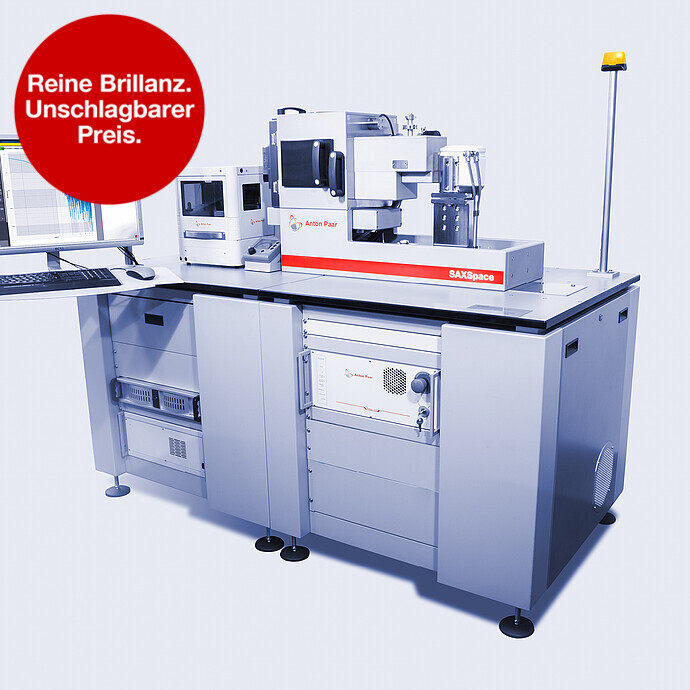

Routinemäßige SAXS/WAXS/BIOSAXS-Analyse: SAXSpace

SAXS- und WAXS-Analysen von nanostrukturierten Materialien mit hohem Durchsatz

SAXSpace ist ein komplettes System im Labormaßstab für SAXS- und WAXS-Messungen mit einem brillanten Blockkollimations-System, das einen intensiven Röntgenstrahl für sehr kurze Messzeiten gewährleistet. Es bestimmt die Größe, Größenverteilung und Form von Nanopartikeln und -strukturen und eignet sich besonders für die Analyse von isotropen, kolloidalen und biologischen Proben (BioSAXS). Die robuste Ausführung von SAXSpace, die lange Betriebszeit des Systems und automatisierte Arbeitsabläufe garantieren einen hohen Probendurchsatz und hochwertige SWAXS-Messungen.

Kontaktieren Sie uns Dokumentenfinder

Hauptmerkmale:

Beschleunigen Sie Ihre tägliche Laborarbeit: Optimiert für hohen Durchsatz

Die Untersuchung und Charakterisierung von biologischen Proben, wie Proteine und Enzyme oder Nanopartikel-Dispersionen erfordern üblicherweise mehrere gleichzeitige Analysen mit vielen Proben. SAXSpace ist darauf optimiert, bis zu 192 flüssige Proben in einem automatisierten Arbeitsgang handzuhaben. In Kombination mit dem Autosampler ASX wird die schnelle und präzise Probennahme und effiziente Reinigung ohne Beteiligung eines Bedieners gewährleistet. Das ermöglicht Messungen über Nacht und gibt Ihnen komplette Datensätze für die Analyse, wenn Sie den nächsten Tag beginnen. Der Autosampler ASX ist mit einer Kühloption ausgestattet, die häufig für empfindliche biologische Proben erforderlich ist.

Sparen Sie Zeit mit TrueFocus und Stagemaster

Mit TrueFocus, einer voll automatisierten und intelligenten automatischen Justierung aller Röntgenkomponenten und Probenträger, wird eine zeitsparende Justierung per Knopfdruck erzielt.

Gleichzeitig erkennt Stagemaster automatisch den benutzten Träger und konfiguriert das System entsprechend. Das stellt das bestmögliche Ergebnis für Ihren Messaufbau ohne zusätzliche Schritte sicher und gibt Ihnen volle Flexibilität für Ihre Messungen.

SAXS und WAXS auf einmal: TrueSWAXS

TrueSWAXS ermöglicht gleichzeitige und laufenden SWAXS-Messungen bis zu 60° 2Ѳ bei gleichmäßiger Auflösung.. Mit dem gesammelten Streusignal bei kleinen Winkeln (SAXS) erhalten Sie Informationen zu großen Aggregaten, wie Partikelstruktur und Partikel-/Makromolekül-Aggregate, bis zu einigen hundert Nanometern. Das Signal bei großen Winkeln (WAXS) bietet Informationen zur kristallinen Struktur auf atomarer Ebene. Die TrueSWAXS-Funktion liefert all dies in einem Durchgang von der gleichen Probe und hilft Ihnen so, den Durchsatz für mehrere Analysen zu beschleunigen. Mit TrueSWAXS müssen Sie Ihr System nicht erneut justieren. Sie können sich sicher sein, einheitliche und verlässliche Ergebnisse zu erhalten.

Weiter Bereich an Messoptionen mit vielseitigen Probenträgern.

Die vielseitige SAXSpace-Probenkammer bietet Ihnen unzählige Analyseoptionen und vollständige experimentelle Flexibilität. Profitieren Sie von einem breiten Angebot an Probenträgern und -haltern für Untersuchungen bei Umgebungstemperatur und bei nicht-Umgebungstemperatur, wie temperaturkontrollierte (-150 °C bis 600 °C) Messungen, Feuchtigkeitsmessungen, Messungen bei kontrollierter mechanischer Belastung, automatisierte Messungen von multi-solid/pastösen/flüssigen Proben oder Analyse von Dünnfilmen und nanostrukturierten Oberflächen (GISAXS). Die Plug-and-Play Probenträger werden durch Stagemaster, der das System automatisch konfiguriert, automatisch erkannt. Die Probenkammer gibt Ihnen auch die Freiheit, Ihre eigene experimentelle Konfiguration, für die Anton Paar maßgeschneiderte Lösungen bereitstellt, zu benutzen.

Leistungsstarke Steuerungs- und Datenanalyse-Software

Die Kontrolle und Analyse von Streuungsdaten benötigt leistungsfähige Softwarelösungen. SAXSdrive™ und SAXSanalysis™ unterstützen automatisierte routinemäßige Schritte, wie z. B. Messaufbau und Justierung und somit eine umfassende Datenanalyse. Profitieren Sie von seriellen Messungen,automatisierter Probennahme, Temperaturscans und zeitabhängige Untersuchungen und analysieren Sie die erhaltenen 1D- und 2D-Datensätze. Bestimmung von Parametern wie Gyrationsradius (Rg), Partikelgröße, Porodkonstante, spezifische Oberfläche, Kratky-Plot usw. ist Standard der SAXSanalysis™. Für die erweiterte Struktur-Interpretation (PCG), wie z. B. Partikelgröße, Größenverteilung, Form und innere Struktur sind IFT- und Entfaltungstechniken verfügbar.

Technische Spezifikationen

Röntgenquelle	Primux 3000 Sealed Tube (Cu, Mo)
Röntgenoptik	Maßgeschneiderte Multilayer-Optik (vollständig evakuiert) Fortschrittliche streuungsfreie Kratky-basierte Block-Strahlkollimation (vollständig evakuiert)
Probenträger/ Autosampler	TCStages Feuchtezelle Zugmesszelle GI-SAXS-Träger Autosampler ASX VarioStage Maßgeschneiderte Träger auf Anfrage
Spezielle Funktionen	TrueFocus: automatische Justierung mit Röntgenstrahl TrueSWAXS: simultane SWAXS-Messungen bis zu 60° 2Ѳ StageMaster: YZ-Träger mit automatischer Erkennung der Probenträger
Systemauflösung	q_min.: 0,03 nm^-1
Probenumgebung - Temperaturbereich - Atmosphäre	-150 °C bis +600 °C, ±0,1 °C Vakuum, Luft, Inertgas, Feuchtigkeit (reaktive Gase auf Anfrage)
Probenhalter	Quarz-Kapillare für Flüssigkeiten SiN-Zelle (parasitärstreuungsfreie Durchflusszelle) Probenhalter für Feststoffe PasteCell für viskose und pulverförmige Proben RotorCell für rotierende Proben Hochdruckzellen μ-Zelle für kleine Probenvolumen FlowCell/TubeCell für Automatisierung
Messzeit	<1 Minute bis 30 Minuten (typisch)
Detektoren	1D Mythen2 R-Serie und 2D EIGER R-Serie HPC Detektoren
Nutzbarer q-Bereich	0,03 nm^-1 bis 40,7 nm^-1 200 nm > d > 0,15 nm
Software	SAXSdrive™Software zur Messung und Datenerfassung SAXSanalysis™-Software zur Datenverarbeitung und Analyse Software für erweiterte Datenauswertung (PCG)
Abmessungen (Standfläche)	1,8 m x 0,9 m (L x T)
