SAXS/WAXS/BioSAXS rendszer:
SAXSpace
-
-
-
- +4
- Kisszögű röntgenszórásos vizsgálatok 1,8 m x 0,9 m alapterületen
- A nanoszerkezetű anyagok vizsgálata tetszőleges időpontban
- Stabilitási vizsgálatok elvégzése nem környezeti körülmények között
- A minták mérése közvetlenül natív biológiai környezetben
- Az átviteli teljesítmény növelése akár 192 folyadékmintára

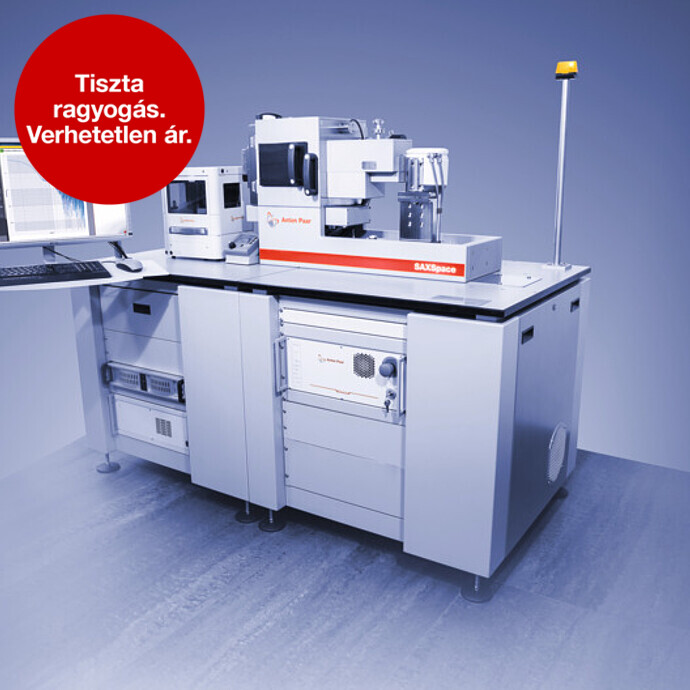

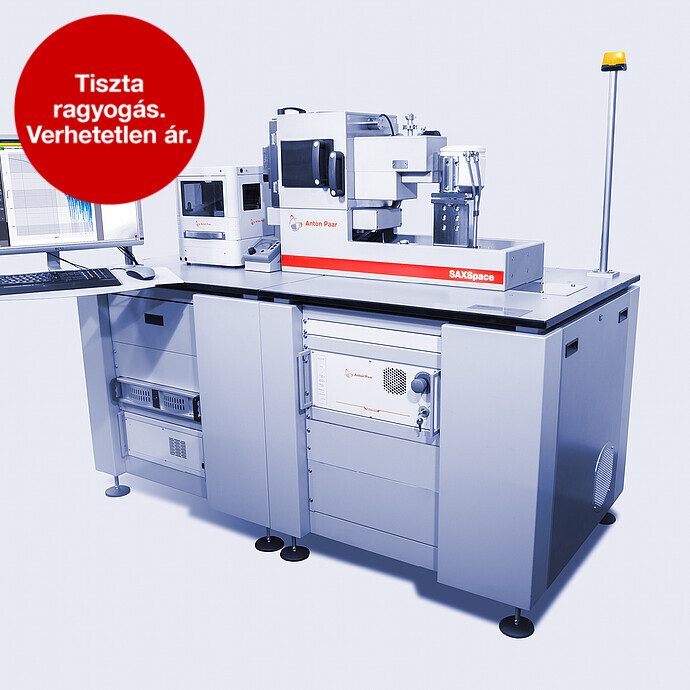

A SAXSpace egy kompakt (méretinfo) laboratóriumi méretű rendszer SAXS és WAXS vizsgálatokhoz. A vonal-kollimációs sugarat izotróp minták nagyon rövid mérési idejű elemzésére optimalizálták. Meghatározza a nanoméretű részecskék és mintaterületek méretét, szemcsenagyság-eloszlását és alakját, és kifejezetten alkalmas az izotróp és kolloid biológiai minták kezelésére (BioSAXS). A SAXSpace robusztus kialakítása, hosszú élettartama és automatizált munkafolyamatai nagy mintaátviteli sebességet és csúcsminőségű SWAXS eredményeket biztosítanak.
Legfontosabb funkciók
Gyorsítsa fel laboratóriumi munkáját: nagy teljesítményhez optimalizálva
A proteinekhez és enzimekhez hasonló biológiai minták, illetve nanorészecskés diszperziók vizsgálata és jellemzése általában nagy számú minta többszöri, egyidejű elemzését igényli. A SAXSpace egyszerre akár 192 mintát tud kezelni egy automatizált munkafolyamatban. Az ASX automata mintaadagolóval kombinálva gyors és precíz mintavételezést, illetve hatékony tisztítást biztosít anélkül, hogy szükség lenne a kezelő beavatkozására. Ez lehetővé teszi az éjszakai mérést, így a következő nap megkezdésekor Önnek teljes adatcsomag áll rendelkezésére az elemzés elvégzéséhez. Az ASX automata mintaadagoló rendelkezik hűtési opcióval, amire gyakran szükség van érzékeny biológiai minták esetén.
Könnyítse meg SAXS-elemzéseit a TrueFocus és a Stagemaster segítségével
A sorbaállítást a TrueFocus egyetlen gombnyomással biztosítja, amelynek segítségével minden röntgenkomponens és mintatartó automatikusan és intelligensen elrendeződik.
Ezzel párhuzamosan a Stagemaster automatikusan felismeri a használatos tartót, és annak megfelelően konfigurálja a rendszert. Ez biztosítja az adott mérési elrendezés alapján elérhető legjobb eredményt anélkül, hogy manuális lépésekre lenne szükség, és teljes rugalmasságot biztosít a mérések során.
Struktúrák vizsgálata az atomi szinttől néhány száz nm-es szintig
A TrueSWAXS lehetővé teszi az egyidejű és folyamatos SWAXS vizsgálatokat akár 60° 2Ѳ-ig, egyforma felbontással. Az összegyűjtött kisszögű szórás (SAXS) alapján információkat kaphat a nagy szerkezetekről, mint a részecskestruktúra és a részecske/makromolekula szerkezetek, akár néhány száz nanométerig, míg a nagyszögű szórás (WAXS) atomi szinten ad információt a kristályszerkezetről. A TrueSWAXS mindezt egy menetben, egy és ugyanazon minta alapján biztosítja, és segít növelni a teljesítményt többszörös elemzések esetén. A TrueSWAXS esetében nincs szükség a rendszer ismételt sorbaállítására. Biztos lehet abban, hogy a felbontás megegyező és az eredmények megbízhatóak.
Széles körű mérési opciók: sokoldalú mintatartók
A sokoldalú SAXSpace mintakamra számtalan elemzése lehetőséget és teljes rugalmasságot nyújt a kísérletek során. A mintatartók széles köre számos előnyt kínál a környezeti és nem környezeti vizsgálatokhoz, például szabályozott hőmérsékletű (-150 °C és 600 °C között), páratartalmú, adott mechanikai terhelésű vizsgálatokhoz, multiszilárd/pasztaszerű/folyékony minták automatizált méréséhez vagy vékony filmek és nanostruktúrált felületek (GISAXS) elemzéséhez. A mintatartók plug-and-play módon működnek, a Stagemaster automatikusan felismeri azokat, és automatikusan konfigurálja a rendszert.
Jusson egyenesen az eredményekhez
A szórási adatok ellenőrzése és elemzése nagy teljesítményű szoftvermegoldásokat igényel. A SAXSdrive™ és SAXSanalysis™ szoftvermegoldás támogatja a rutinlépések automatizálását, mint a minta beállítását és elrendezését, illetve a teljes körű adatelemzést. Beállíthat sorozatméréseket, használhatja az automatikus mintaadagolást, a hőmérséklet-szkent, az időzített vizsgálatokat, és elemezheti a kapott 1D és 2D adatkészleteket. A SAXSanalysis™ esetében standard az olyan paraméterek meghatározása, mint a girációs sugár (RG), a részecskeméret, a Porod állandó, a fajlagos felület, a Kratky plot, stb. A olyan fejlett szerkezeti interpretációhoz (PCG), mint a részecskeméret, a méreteloszlás, az alak és a belső szerkezet, rendelkezésre állnak az IFT és dekonvolúciós technikák.
Műszaki adatok
| Röntgensugár-forrás | Primux 3000 zárt cső (Cu, Mo) |
| Röntgensugár-optika | Egyedileg tervezett optika (teljesen légüres) Fejlett szórásmentes sugárnyaláb-kollimáció (teljesen légüres) |
| Mintaasztalok/Automata mintaváltók |
|
| Speciális funkciók | TrueFocus: önbeállítás röntgensugár-nyalábbal TrueSWAXS: egyidejű SWAXS vizsgálatok akár 60° 2Ѳ-ig StageMaster: YZ mintatartó a mintatartók automatikus felismerésével |
| Rendszer felbontása | qmin: 0,03 nm-1 |
| Minta környezete – Hőmérséklet-tartomány – Atmoszféra | -150 °C és +600 °C között, ±0,1 °C Vákuum, levegő, inertgáz, páratartalom (igény esetén reaktív gázok) |
| Mintatartók |
|
| Mérési idő | <1 perc –30 perc (jellemzően) |
| Detektorok | 1D Mythen2 R sorozat és 2D EIGER R sorozatú HPC detektorok |
| Elérhető q tartomány | 0,03 nm-1 – 40,7 nm-1 200 nm > d > 0,15 nm |
| Szoftver | SAXSdrive™ adatkinyerő szoftver SAXSanalysis™ adatfeldolgozó és adatelemző szoftver Fejlett adatelemző szoftver (PCG) |
| Méretek (helyigény) | 1,8 m x 0,9 m (Hossz x Mélység) |
Anton Paar minősített szerviz
- világszerte több mint 350, gyártói tanúsítvánnyal rendelkező műszaki szakértő
- Szakértői támogatás az Ön nyelvén
- Befektetésvédelem a teljes életciklus során
- 3 év garancia
Dokumentumok
-
An Insight into the Structure of Copolymer Surfactants Alkalmazásjelentések
-
An Insight into the Structure of Surfactants Alkalmazásjelentések
-
Characterization of Fibrous Materials with SAXS Alkalmazásjelentések
-
Coenzyme Q10 - Organic Nanoparticle Characterization Alkalmazásjelentések
-
Coir Fibers - SWAXS Studies of Structural Changes Induced by Tensile Stress Alkalmazásjelentések
-
Fast SAXS Studies of Sensitive Biological Samples Alkalmazásjelentések
-
In-line SEC-SAXS of HSA Protein Using a Laboratory SAXS Instrument Alkalmazásjelentések
-
Integration of SAXS and NMR for Structure Determination of Biomolecules Alkalmazásjelentések
-
Measurement of Biological Fibers Alkalmazásjelentések
-
Mesoporous Thin Films – Investigating the Structure of Multi-Layered Films by GISAXS Alkalmazásjelentések
-
Protein Mass Determination using Small Angle X-Ray Scattering Alkalmazásjelentések
-
Protein Shape Determination by Small Angle X-Ray Scattering Alkalmazásjelentések
-
Quality Control of Pharmaceutical Excipients during Storage and Processing Alkalmazásjelentések
-
Quantum dots - Size Determination by SAXS Alkalmazásjelentések
-
Rapid Size Determination of CdSe Quantum Dots Synthesized by Microwave Irradiation Alkalmazásjelentések
-
Size and Shape of Gold Nanoparticles in an Organic Solvent via SAXS Alkalmazásjelentések
-
Size and Size Distribution of Gold Nanoparticles by SAXS Alkalmazásjelentések
Fogyóeszközök & Tartozékok
Fogyóeszközök & Tartozékok
Tartozékok
Tartozékok
Ha nem találja, amit keres, lépjen kapcsolatba az illetékes Anton Paar értékesítési képviselővel.
Az alábbi online elérhetőségek alapján tájékozódhat, hogy tud-e online vásárolni a tartózkodási helyéről.
HV BULB 24V FOR ID3003 GENERATOR Spare bulb for the high voltage lamp of the ID3003 X-ray
QUARTZ CUVETTE 1 mm FOR TCS Sample holder with 1 mm quartz capillary for measurements of
Hőmérséklet-szabályozott mintaasztalok:
TCStage
- Különálló minták kezelésére alkalmas, temperált mintatartó
- Dedikált mintatartók folyadékokhoz, szilárd anyagokhoz, pasztákhoz és gélekhez
- Speciális mintatartók, pl. a minták forgatásához, nyomás alatti mérésekhez, valamint eldobható kapillárisokhoz
- Hőmérséklet-tartomány: -150 °C – +600 °C
Automata mintaváltó:
ASX
- Akár 192 minta magas áteresztőképesség 96 lyukú táblákból
- Magas pontosságú injektálás 10 µL mintanyagtól
- Kompatibilis az összes Anton Paar áramlási cellával: Áramlási sejt, Csőszelet, SiN sejt
- Minimális hely szükséges
GISAXS asztal 2.0
- Nanostrukturált felületek és vékonyfilm minták vizsgálata
- Ideális mezopórusos vékonyfilmek, az oxid felületen megjelenő fémlerakódások, a felületen lerakódott nanorészecskék, lágy anyagrendszerek, és a felülethez csatolt biológiai anyagok vizsgálatához
- A minták megdönthetők és elforgathatók
Tenziós mintaasztal 2.0
- Az egyetlen kereskedelmi forgalomban lévő mintaasztal, melyet kifejezetten a nyújtási/feszítési jelenségek in-situ SWAXS vizsgálataira tervezetek
- Rostok, fóliák és vékonyfilm rétegek vizsgálatához
- Vizsgálatok 0,01 N és 600 N erő között
- Hőmérséklet-tartomány: -150 °C – +350 °C
Pára asztal
- A nanostruktúrák hőmérséklet- és nedvességfüggő SAXS és WAXS vizsgálataihoz
- Ideális a relatív páratartalom és a hőmérséklet hatásának vizsgálatára por és vékonyfilm mintákon
- Az elemzést vákuumban, levegőben és inert gázban végzi 10 °C és 110 °C között
