System SAXS/WAXS/BioSAXS:
SAXSpace

Badania rozpraszania promieniowania rentgenowskiego pod małym kątem na powierzchni 1,8 m x 0,9 m
Badanie materiałów nanostrukturalnych w dowolnym momencie
Przeprowadzenie badań stabilności w warunkach innych niż standardowe
Pomiar próbek bezpośrednio w natywnym środowisku biologicznym
Zwiększenie przepustowości do 192 próbek cieczy

SAXSpace

Podstawowe charakterystyki
Specyfikacje
Dokumenty
Produkty uzupełniające

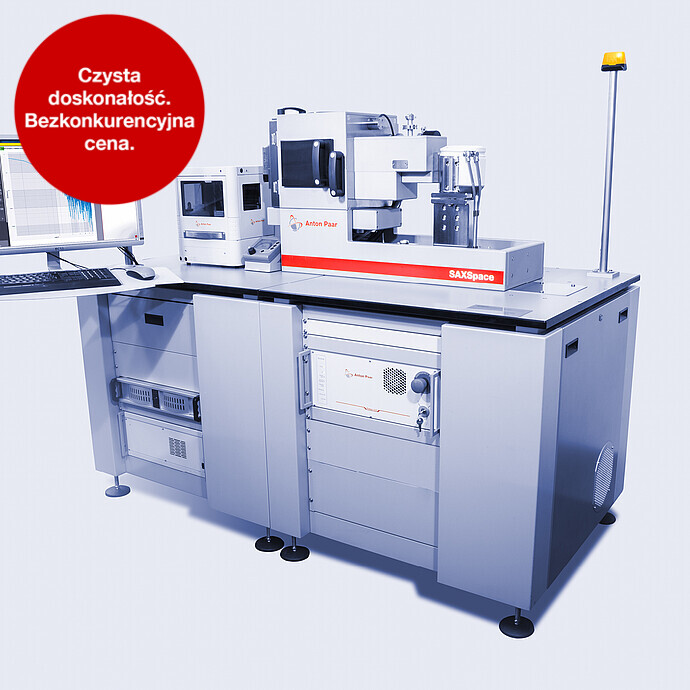

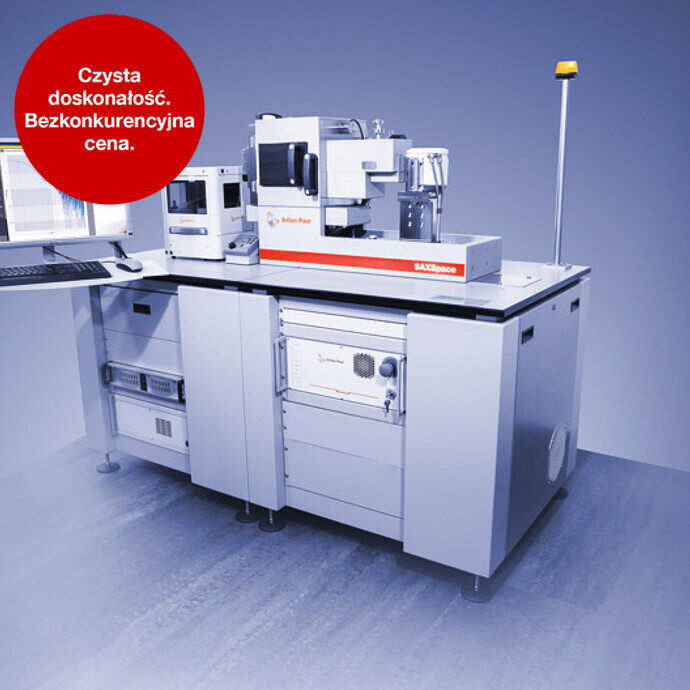

SAXSpace to kompaktowy system laboratoryjny do badań SAXS i WAXS. Wiązka o kolimacji liniowej jest zoptymalizowana do analizy próbek izotropowych z bardzo krótkim czasem pomiaru. System określa wielkość, rozkład wielkości oraz kształt nanocząstek oraz ich typ i jest specjalnie przystosowany do analizy próbek izotropowych, koloidalnych i biologicznych (BioSAXS). Wytrzymała konstrukcja modelu SaxSpace, krótki czas przestoju i automatyczne procedury robocze gwarantują wysoką wydajność przetwarzania próbek i wysoką jakość wyników SWAXS.

Podstawowe charakterystyki

Skorzystaj z możliwości przyspieszenia codziennych prac laboratoryjnych i zastosuj zoptymalizowany model zapewniający wysoką przepustowość analiz.

Badanie i określanie charakterystyki próbek biologicznych jak białka, enzymy lub roztwory nanocząsteczkek wymagają zazwyczaj wielu analiz dużej ilości próbek jednocześnie. SAXSpace pozwala na obróbkę do 192 próbek cieczy w ramach automatycznego procesu. W połączeniu z automatycznym podajnikiem ASX, szybkie i precyzyjne pobieranie próbek oraz skuteczne czyszczenie przebiega bez angażowania użytkownika. Funkcjonalność taka umożliwia przeprowadzanie pomiarów przez noc, co gwarantuje gotowość danych do dalszej analizy początkiem kolejnego dnia. Automatyczne podajniki próbek ASX są wyposażone w opcję chłodzenia, często konieczną w przypadku wrażliwych próbek biologicznych.

Ułatwienie analizy SAXS dzięki TrueFocus i Stagemaster

Ustawianie wymaga jedynie naciśnięcia przycisku w TrueFocus. Gwarantuje ona w pełni automatyczne, inteligentne i samoczynne justowanie wszystkich komponentów ścieżki wiązki promieniowania rentgenowskiego i wyrównywanie stolików na próbki.

Jednocześnie, Stagemaster automatycznie rozpoznaje realizowany etap i odpowiednio konfiguruje system. Gwarantuje to uzyskiwanie najlepszych, możliwych wyników dla danego systemu pomiarowego bez konieczności wykonywania ręcznych operacji i zapewnia pełną uniwersalność pomiarów.

Badanie struktur od poziomu atomowego do kilkuset nm

TrueSWAXS umożliwia jednoczesną i ciągłą analizę SWAXS do 60° 2Ѳ przy stałej rozdzielczości. Z danymi rozpraszania pozyskanymi pod małymi kątami (SAXS) dostarcza informacji o dużych zgrupowaniach w próbce, takich jak struktura cząstek oraz kompleksy cząstek/makrocząstek w skali do setek nanometrów. Sygnał z wiązki padającej pod wysokim kątem (WAXS) opisuje strukturę krystaliczną na poziomie atomowym. Funkcja TrueSWAXS umożliwia uzyskanie wszystkich wyników w ramach jednego pomiaru tej samej próbki i ułatwia zwiększenie wydajności analiz wieloetapowych. Funkcja TrueSWAXS uwalnia od konieczności ponownego justowania systemu. Użytkownik ma pewność uzyskiwania stałej rozdzielczości i pewnych wyników.

Szeroki zakres opcji pomiarowych: różne etapy obróbki próbek

Uniwersalna komora próbek modeli SAXspace dostarcza niezliczoną ilość opcji i uniwersalność analiz. Skorzystaj z szerogiego portfolio stolików i holderów do przeprowadzania badań poza warunkami otoczenia umożliwiających eksperymenty temperaturowe (-150°C do 600°C), wilgotnościowe, z obciażeniem mechanicznym, ze zautomatyzowanym pomiarem próbek w postaci stałej, past, oraz cieczy, a także analiz cienkich folii i nanostruktur (GISAXS). Etapy obróbki próbek przebiegają automatycznie i są automatycznie rozpoznawane przez model Stagemaster, dokonujący automatycznej konfiguracji systemu.

Przejdź bezpośrednio do wyników

Kontrola i analiza danych rozproszonych wymaga stosowania wydajnego oprogramowania. SAXSdrive™ i SAXSanalysis™ umożliwiają stosowanie automatycznych procedur roboczych, takich jak ustawienia i regulacje pomiarowe. Jest to niezbędny element kompleksowej analizy danych. Skorzystaj z zalet pomiarów seryjnych, automatycznego próbkowania, skanów temperatury oraz analiz czasowych. Wykonaj analizy zestawów danych 1D i 2D. Ustalenie parametrów takich jak promień wirowania (RG), wielkość cząstek, stała Poroda, powierzchnia właściwa, wykres Kratkiego itp. to standardowe elementy funkcjonalności SAXSanalysis™. Dostępne są funkcje badania zaawansowanych właściwości struktury (PCG), obejmujących wielkość cząstek, rozkład wielkości, kształt i strukturę wewnętrzną, IFT oraz techniki dekonwolucji.

Specyfikacje

Źródło promieniowania rentgenowskiego	Lampa ceramiczna Primux 3000 (Cu, Mo)
Układ optyczny promieniowania rentgenowskiego	Specjalnie zaprojektowane, wielowarstwowe rozwiązania optyczne (pod pełną próżnią) Zaawansowana nierozpraszająca kolimacja blokowa wiązki oparta na metodzie Kratky'ego (pod pełną próżnią)
Stoliki na próbki/automatyczne podajniki	stoliki TC Stolik do oznaczania wilgotności stolik do rozciągania stolik GI-SAXS Automatyczne podajniki ASX Stolik VarioStage Specjalne stoliki dostępne na zamówienie
Szczególne cechy	TrueFocus: automatyczna regulacja wiązki promieniowania rentgenowskiego TrueSWAXS: równoczesne badania SWAXS do 60° 2Ѳ StageMaster: stolik YZ z automatycznym rozpoznawaniem stolików na próbki
Rozdzielczość układu	q_min: 0,03 nm^-1
Otoczenie próbki – Zakres temperatury – Atmosfera	od -150 do +600°C,±0,1°C próżnia, powietrze, gaz obojętny, wilgotność względna (obsługa gazów reaktywnych na zamówienie)
Uchwyty na próbki	Kwarcowa kapilara na ciecze Cela SiN (cela przepływowa o niskim oddziaływaniu pasożytniczym) Uchwyt na ciała stałe Cela do past dla lepkich próbek i proszków Cela rotorowa do wirowania próbki Cela wysokociśnieniowa cela μ do próbek o małych pojemnościach Cela przepływowa/rurowa do automatyzacji
Czas pomiaru	od poniżej 1 minuty do 30 minut (w normalnych warunkach)
Detektory	Detektory 1D Mythen2 R i 2D EIGER R HPC
Dostępny zakres q	0,03 nm^-1 to 40,7 nm^-1 200 nm > d > 0,15 nm
Oprogramowanie	Oprogramowanie SAXSdrive™ do przeprowadzania pomiarów i gromadzenia danych Oprogramowanie SAXSanalysis™ przeznaczone do analizy i przetwarzania danych Oprogramowanie do zaawansowanej interpretacji danych (PCG)
Oprogramowanie SAXSdrive™ do przeprowadzania pomiarów i gromadzenia danych Oprogramowanie SAXSanalysis™ przeznaczone do analizy i przetwarzania danych Oprogramowanie do zaawansowanej interpretacji danych (PCG)	1,8 × 0,9 m (dł. × gł.)
