Rutin SAXS/WAXS/BIOSAXS analizleri: SAXSpace
Nano-yapılı malzemelerin yüksek verimli SAXS ve WAXS analizi

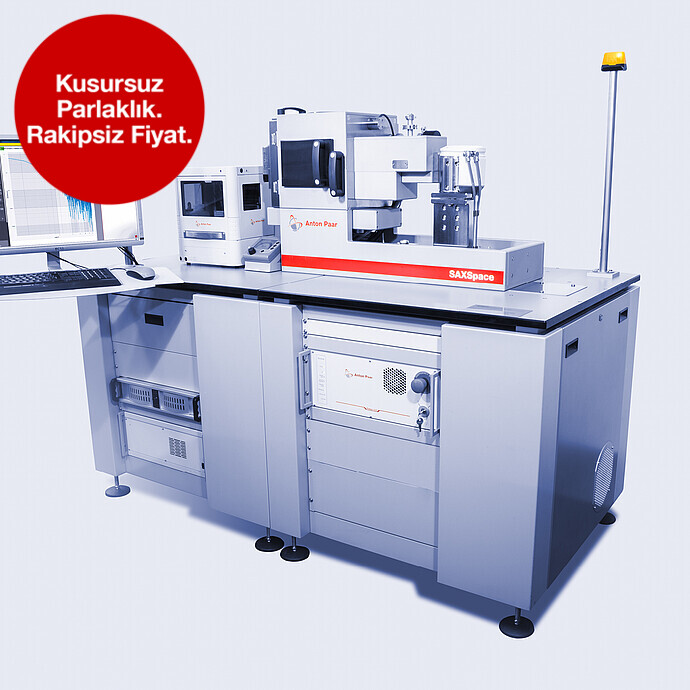

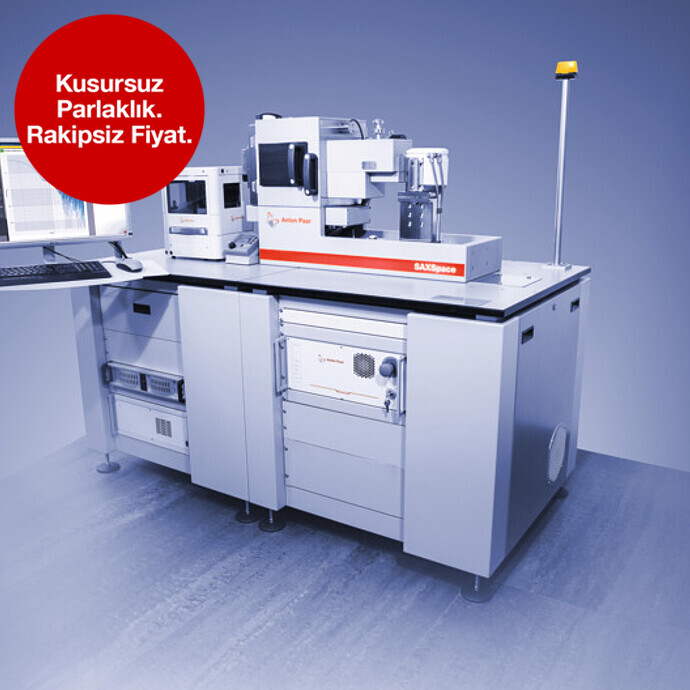

SAXSpace, çok kısa ölçüm süreleri için yoğun X-ışını demeti sağlayan parlak blok kolimasyon sistemi ile SAXS ve WAXS çalışmalarının yapılmasını sağlayan laboratuvar ölçeğinde kompakt bir sistemdir. Nano boyutlu partiküllerin ve örnek malzemelerin boyutunu, boyut dağılımını ve şeklini belirler. Özellikle izotropik, kolloidal ve biyolojik örneklerin analizi için uygundur (BioSAXS). SAXSpace’in güçlü tasarımı, yüksek sistem çalışma süresi ve otomatik iş akışları, yüksek örnek verimi ve üstün kaliteli SWAXS sonuçları elde edilmesini sağlar.
Temasa geçin Belge Bulucu
Temel Özellikler
Günlük laboratuvar çalışmalarınızı hızlandırın: yüksek verim için optimize edildi
Proteinler ve enzimler gibi biyolojik örneklerin ya da nano-partikül dispersiyonlarının incelenmesi ve karakterizasyonu için genellikle çok sayıda örneğin aynı andan birden fazla parametre için analiz edilmesi gerekir. SAXSpace, otomatik bir iş akışında 192 taneye kadar sıvı örneğini alacak şekilde optimize edilmiştir. ASX otomatik örnekleyici ile birlikte kullanıldığında, operatör müdahalesi olmadan hızlı ve hassas örnekleme ve etkili temizlik sağlanmaktadır. Bu sayede ölçümlerinizi gece yapabilir ve bir sonraki güne başladığınızda analiz için her türlü veriye sahip olmanın rahatlığını yaşayabilirsiniz. ASX otomatik örnekleyicide, genellikle hassas biyolojik örnekler için gerekli olan soğutma seçeneği de bulunmaktadır.
TrueFocus ve Stagemaster ile zamandan tasarruf edin
Tüm X-ışını bileşenlerinin ve örnek ünitelerinin tam otomatik ve akıllı biçimde kendi kendine hizalanmasını sağlayan TrueFocus ile tek düğmeye basarak hizalamanın rahatlığını yaşayın ve zamandan tasarruf edin.
Bununla paralel biçimde Stagemaster, hangi örnek ünitesinin kullanıldığını otomatik olarak algılar ve sistemi buna göre ayarlar. Bu sayede herhangi bir manuel işlem yapmadan ölçüm düzeninizden mümkün olan en iyi sonuçları elde edebilir ve ölçümlerinizde tam esneklikten yararlanabilirsiniz.
Aynı anda SAXS ve WAXS: TrueSWAXS
TrueSWAXS, çözünürlük değişmeden 60° 2Ѳ'ye kadar eş zamanlı ve sürekli SWAXS çalışmalarının yapılmasına olanak tanır. Düşük açılarda (SAXS), toplu saçılım sinyali sayesinde birkaç yüz nanometreye kadar partikül yapısı ve partikül/makro-molekül birleşimi gibi büyük birleşimlerle ilgili bilgiler alabilirsiniz. Büyük açılarda (WAXS) alınan sinyal ise atomik seviyede kristal yapısı hakkında bilgiler sağlamaktadır. TrueSWAXS özelliği, tüm bunları tek ve aynı örnekten bir seferde elde etmenize sağlar ve birden fazla analiz için veriminizi artırmanıza yardımcı olur. TrueSWAXS ile sisteminizde tekrar hizalama yapmanız gerekmez. Çözünürlüğün değişmeyeceğinden ve güvenilir sonuçlar elde edeceğinizden emin olabilirsiniz.
Çok yönlü örnek üniteleri ile çok çeşitli ölçümler
Çok yönlü SAXSpace örnek bölmesi, sonsuz analiz seçenekleri ve tam deneysel esneklik sağlar. Sıcaklık kontrollü (-150 °C ila 600 °C), nem, tanımlı mekanik yük çalışmaları, çoklu-katı/macunumsu/sıvı örneklerin otomatik ölçümleri ya da ince filmlerin ve nano-yapılı yüzeylerin analizi (GISAXS) gibi ortam koşulları ve ortam dışı koşullarda çalışmalar için çok çeşitli örnek üniteleri ve tutuculardan yararlanın. Örnek üniteleri, tak-ve-çalıştır özelliklidir ve sistemi otomatik olarak yapılandıran Stagemaster tarafından otomatik olarak algılanır. Anton Paar'ın özelleştirilmiş çözümler sunduğu örnek bölmesi de kendi deney düzeninizi kullanma özgürlüğü sağlar.
Güçlü kontrol ve veri analizi yazılımı
Saçılım verilerinin kontrolü ve analizi için güçlü yazılım çözümleri gereklidir. SAXSdrive™ ve SAXSanalysis™, ölçüm düzeni ve hizalama gibi otomatik rutin aşamaları, dolayısıyla kapsamlı veri analizlerini destekler. Seri ölçümlerden, otomatik örneklemeden, sıcaklık taramalarından ve zamana bağlı çalışmalardan yararlanın ve elde ettiğiniz 1D ve 2D veri setlerinizi analiz edin. Jirasyon yarıçapı (Radius of Gyration - RG), partikül boyutu, Porod sabiti, özgül yüzey, Kratky grafiği vb. gibi parametreler, SAXSanalysis™'de standart olarak belirlenmektedir. Partikül boyutu, boyut dağılımı, şekil ve iç yapı, gibi gelişmiş yapısal yorumlama (PCG) için IFT ve dekonvülsiyon teknikleri mevcuttur.
Teknik Özellikler
| X-ışını kaynağı | Primux 3000 kapalı tüp (Cu, Mo) |
|---|---|
| X-ışını optik sistemleri | Özel tasarımlı çok katmanlı optik sistemleri (tam boşaltılmış) Gelişmiş saçılmasız Kratky tabanlı blok demet kolimasyonu (tam boşaltılmış) |
| Örnek üniteleri/ Otomatik Örnekleyiciler |
|
| Özel özellikler | TrueFocus: X-ışını demetiyle kendinden hizalama TrueSWAXS: 60° 2Ѳ'ye kadar eş zamanlı SWAXS çalışmaları StageMaster: örnek ünitelerinin otomatik tanınması fonksiyonlu YZ örnek ünitesi |
| Sistem çözünürlüğü | qmin: 0,03 nm-1 |
| Örnek ortamı - Sıcaklık aralığı - Atmosfer | -150 °C ila +600 °C, ±0,1 °C Vakum, hava, asal gaz, nem (istek üzerine reaktif gazlar |
| Örnek tutucular |
|
| Ölçüm süresi | <1 dakika ila 30 dakika (tipik) |
| Detektörler | 1D Mythen2 R serisi ve 2D EIGER R serisi HPC detektörler |
| Erişilebilir q aralığı | 0,03 nm-1 ila 40,7 nm-1 200 nm > d > 0,15 nm |
| Yazılım | SAXSdrive™ ölçüm ve veri toplama yazılımı SAXSanalysis™ veri işleme ve analiz yazılımı Gelişmiş veri yorumlama yazılımı (PCG) |
| Boyutlar (kapladığı yer) | 1,8 m x 0,9 m (U x D) |
