Análise de rotina SAXS/WAXS/BIOSAXS: SAXSpace

Análise SAXS e WAXS de alta produtividade de materiais nanoestruturados

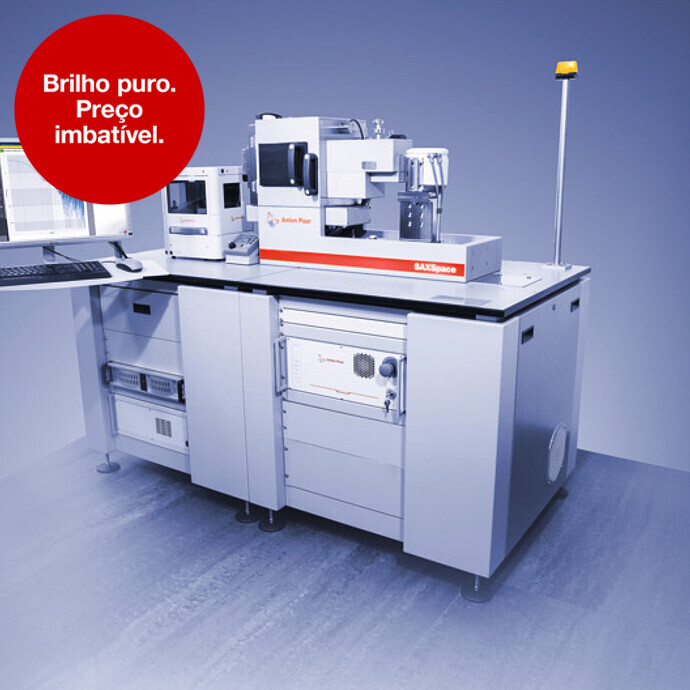

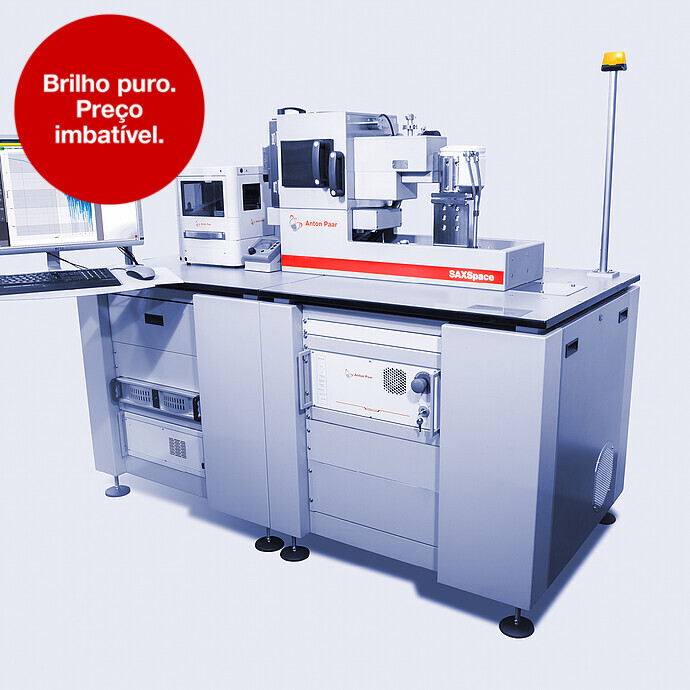

OSAXSpace é um sistema compacto de escala laboratorial para estudos de SAXS e WAXS, que possui um sistema de colimação de bloco de alta luminosidade que garante um feixe de raios X intenso para tempos de medição muito curtos. Ele determina o tamanho, a distribuição de tamanho e a forma das partículas nanométricas e de domínios de amostra, sendo especialmente adequado para a análise de amostras isotrópicas, coloidais e biológicas (BioSAXS). O design robusto do SAXSpace, o alto tempo de funcionamento do sistema e os fluxos de trabalho automatizados garantem uma grande capacidade de processamento de amostras e resultados SWAXS de alta qualidade.

Entre em contato Localizador de documentos

Principais recursos

Acelere seu trabalho diário no laboratório: otimizado para proporcionar alta produtividade

A investigação e caracterização de amostras biológicas, tais como proteínas e enzimas, ou as dispersões de nanopartículas normalmente requerem análises múltiplas de muitas amostras ao mesmo tempo. O SAXSpace é otimizado para processar até 192 amostras líquidas em um fluxo de trabalho automatizado. Combinado com a unidade de amostragem automática ASX, são asseguradas uma amostragem rápida e precisa e uma limpeza eficiente, sem a intervenção do operador. Isso permite medições durante a noite, o que fornece conjuntos de dados completos para análise quando você começa a trabalhar no dia seguinte. A unidade de amostragem automática ASX é equipada com uma opção de resfriamento, que geralmente é necessária para amostras biológicas sensíveis.

Poupe tempo com o TrueFocus e o Stagemaster

Um alinhamento que poupa tempo é obtido com o simples toque de um botão com o uso do TrueFocus, um auto-alinhamento totalmente automatizado e inteligente de todos os componentes de raios X e estações de amostra.

Ao mesmo tempo, o Stagemaster reconhece automaticamente qual estação é implementado e configura o sistema de acordo com ele. Isso garante o melhor resultado possível para a sua configuração de medição, sem quaisquer etapas manuais, além de oferecer flexibilidade total para as suas medições.

SAXS e WAXS em um só: TrueSWAXS

O TrueSWAXS permite estudos SWAXS simultâneos e contínuos a até 60° 2Ѳ com resolução uniforme. Com o sinal de dispersão coletado a ângulos baixos (SAXS), você obtém informações sobre conjuntos grandes como estrutura de partículas e o conjunto de partículas/macromoléculas de até algumas centenas de nanômetros, enquanto o sinal a ângulo alto (WAXS) fornece informações sobre a estrutura cristalina no nível atômico. O recurso TrueSWAXS oferece tudo isso de uma só vez e ajuda a acelerar a sua produtividade para várias análises. Com o TrueSWAXS, não há a necessidade de realinhar o seu sistema. Você pode ter a certeza de obter uma resolução uniforme e resultados confiáveis.

Ampla variedade de opções de medição com estações de amostra versáteis

A versátil câmara para amostras SAXSpace oferece inúmeras opções de análise e total flexibilidade experimental. Beneficie-se de uma ampla variedade de estações de amostra e suportes para estudos ambientais e não-ambientais, tais como temperatura controlada (de -150 °C a 600 °C), estudos de carga mecânica definida por umidade, medições automatizadas de múltiplas amostras sólidas/pastosas/líquidas ou análise de películas finas e superfícies nanoestruturadas (GISAXS). As estações de amostra são do tipo plug-and-play e reconhecidas automaticamente pelo Stagemaster, que configura o sistema de forma automática. A câmara para amostras também lhe dá a liberdade de usar sua própria configuração experimental, para a qual a Anton Paar fornece soluções personalizadas.

Controle poderoso e software de análise de dados

O controle e a análise de dados de dispersão exigem poderosas soluções em software. O SAXSdrive™ e o SAXSanalysis™ são compatíveis com etapas automatizadas de rotina, tais como a configuração e o alinhamento de medições e, portanto, uma análise de dados abrangente. Beneficie-se de medições em série, amostragens automatizadas, leituras de temperatura e estudos dependentes do tempo, e analise seus conjuntos de dados 1D e 2D recebidos. O SAXSanalysis™ realiza por padrão a determinação de parâmetros, como raio de giro (RG), tamanho de partícula, constante de Porod, superfície específica, gráfico de Kratky, etc. Existem disponíveis técnicas de IFT e deconvolução para a interpretação avançada de estruturas (PCG), tais como o tamanho de partícula, distribuição de tamanho, forma e estrutura interna.

Especificações técnicas

Fonte de raios X	Tubo vedado Primux 3000 (Cu, Mo)
Componentes óticos dos raios X	Componentes óticos de várias camadas feitos sob medida (totalmente evacuados) Colimação sem dispersão avançada de feixes de bloqueio baseada em Kratky (totalmente evacuada)
Estações de amostra/ Unidade de amostragem automática	TCStages Estação de umidade Estação de tensão Estação de GI-SAXS Unidades de amostragem automática ASX VarioStage Estações personalizadas mediante solicitação
Recursos especiais	TrueFocus: Auto-alinhamento com feixes de raios X TrueSWAXS: estudos SWAXS simultâneos a até 60° 2Ѳ StageMaster: Estação YZ com reconhecimento automático de estações de amostra
Resolução de sistema	q_min: 0,03 nm^-1
Ambiente de amostras - Faixa de temperatura - Atmosfera	De -150 °C a +600 °C, ±0,1 °C Vácuo, ar, gás inerte, umidade (gases reativos mediante solicitação)
Suportes para amostras	Capilares de quartzo pra líquidos SiN Cell (célula de fluxo com baixo nível parasitário) Suporte de amostras para sólidos PasteCell para amostras viscosas e em pó RotorCell para bobinagem da amostra Células de alta pressão Célula em μ para pequenos volumes de amostra FlowCell/TubeCell para automação
Tempo de medição	<1 minuto a 30 minutos (típico)
Detectores	Detectores série R 1D Mythen2 e série R 2D EIGER
Faixa q acessível	0,03 nm^-1 a 40,7 nm^-1 200 nm > d > 0,15 nm
Software	Software de medição e aquisição SAXSdrive™ Software de processamento e análise de dados SAXSanalysis™ Software avançado de interpretação de dados (PCG)
Dimensões (área ocupada)	1,8 m x 0,9 m (C x L)
