SAXS/WAXS/BioSAXS-System:
SAXSpace
-
-
-
- +4
- Studien zur Röntgenkleinwinkelstreuung auf einer Grundfläche von 1,8 m x 0,9 m
- Untersuchen Sie nanostrukturierte Materialien, wann immer Sie wollen
- Führen Sie Stabilitätsstudien unter Nicht-Umgebungsbedingungen durch
- Messen Sie Ihre Proben direkt in einer natürlichen biologischen Umgebung
- Erhöhen Sie den Durchsatz auf bis zu 192 Flüssigkeitsproben

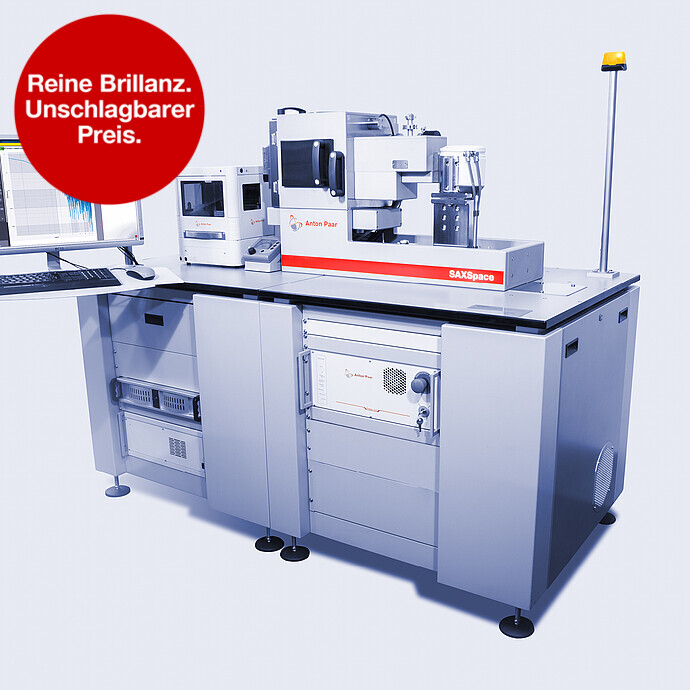

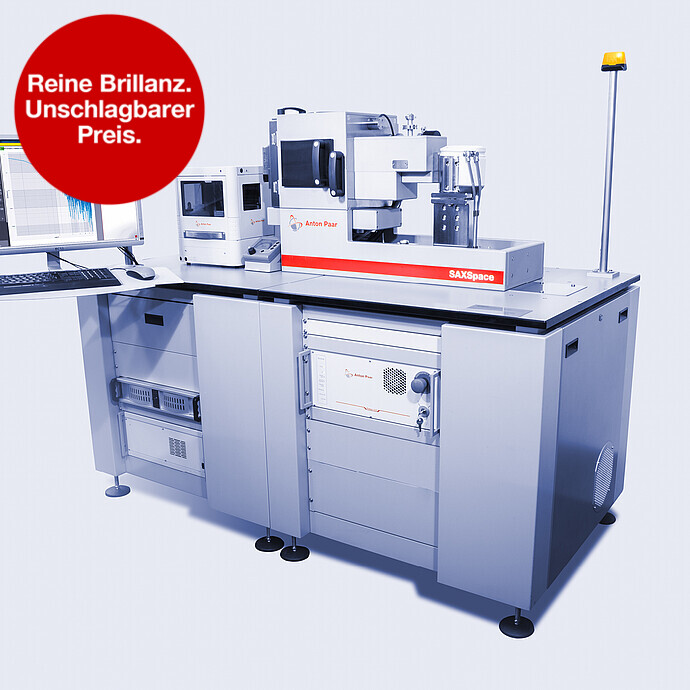

SAXSpace ist ein kompaktes System im Labormaßstab für SAXS- und WAXS-Studien. Der strichkollimierte Röntgenstrahl ist für die Analyse isotroper Proben mit sehr kurzen Messzeiten optimiert. Es bestimmt die Größe, Größenverteilung und Form von Nanopartikeln und -strukturen und eignet sich besonders für die Analyse von isotropen, kolloidalen und biologischen Proben (BioSAXS). Die robuste Ausführung von SAXSpace, die lange Betriebszeit des Systems und automatisierte Arbeitsabläufe garantieren einen hohen Probendurchsatz und hochwertige SWAXS-Messungen.
Technische Highlights
Beschleunigen Sie Ihre tägliche Laborarbeit: optimiert für hohen Durchsatz
Die Untersuchung und Charakterisierung von biologischen Proben, wie Proteinen, Enzymen oder Nanopartikel-Dispersionen, erfordern üblicherweise mehrere gleichzeitige Analysen mit vielen Proben. SAXSpace ist darauf optimiert, bis zu 192 flüssige Proben in einem automatisierten Arbeitsgang handzuhaben. In Kombination mit dem Autosampler ASX wird die schnelle und präzise Probennahme und effiziente Reinigung ohne Beteiligung von Anwenderinnen und Anwendern gewährleistet. Das ermöglicht Messungen über Nacht und komplette Datensätze für die Analyse am folgenden Morgen. Der Autosampler ASX ist mit einer Kühloption ausgestattet, die häufig für empfindliche biologische Proben erforderlich ist.
Erleichtern Sie Ihre SAXS-Analyse mit TrueFocus und Stagemaster
Die Justage erfolgt auf Knopfdruck mit TrueFocus, einer voll automatisierten und intelligenten Selbstjustierung aller Röntgenkomponenten und Probenträger.
Gleichzeitig erkennt Stagemaster automatisch den benutzten Träger und konfiguriert das System entsprechend. Dies stellt das bestmögliche Ergebnis für Ihren Messaufbau ohne zusätzliche Schritte sicher und gibt Ihnen volle Flexibilität für Ihre Messungen.
Untersuchen Sie Strukturen von der atomaren Ebene bis zu einigen hundert nm
TrueSWAXS ermöglicht gleichzeitige und kontinuierliche SWAXS-Messungen bis zu 60° 2Ѳ. Mit dem gesammelten Streusignal bei kleinen Winkeln (SAXS) erhalten Sie Informationen zu großen Aggregaten wie Partikelstruktur und Partikel-/Makromolekül-Aggregaten bis zu einigen hundert Nanometern. Das Signal bei großen Winkeln (WAXS) bietet Informationen zur kristallinen Struktur auf atomarer Ebene. Das Signal bei großen Winkeln (WAXS) bietet Informationen zur kristallinen Struktur auf atomarer Ebene. Die TrueSWAXS-Funktion liefert all dies in einem Durchgang von der gleichen Probe und hilft Ihnen so, den Durchsatz für mehrere Analysen zu beschleunigen. Mit TrueSWAXS müssen Sie Ihr System nicht erneut justieren. Sie können sich sicher sein, einheitliche und verlässliche Ergebnisse zu erhalten.
Weiter Bereich an Messoptionen: vielseitige Probenträger
Die vielseitige SAXSpace-Probenkammer bietet Ihnen unzählige Analyseoptionen und vollständige experimentelle Flexibilität. Profitieren Sie von einem breiten Angebot an Probenträgern und -haltern für Untersuchungen bei Umgebungstemperatur und bei Nicht-Umgebungstemperatur, wie temperaturkontrollierte (-150 °C bis 600 °C) Messungen, Feuchtigkeitsmessungen, Messungen bei kontrollierter mechanischer Belastung, automatisierten Messungen von multi-solid/pastösen/flüssigen Proben oder Analyse von Dünnfilmen und nanostrukturierten Oberflächen (GISAXS). Die Plug-and-Play Probenträger werden durch Stagemaster, der das System automatisch konfiguriert, automatisch erkannt.
Erhalten Sie direkt Ihre Ergebnisse
Die Kontrolle und Analyse von Streudaten benötigt leistungsfähige Softwarelösungen. SAXSdrive™ und SAXSanalysis™ unterstützen automatisierte Routinen, wie z. B. Messaufbau und Justierung und somit eine umfassende Datenanalyse. Profitieren Sie von Serienmessungen, automatisiertem Probenwechsel, Temperaturscans und zeitabhängigen Untersuchungen und analysieren Sie die erhaltenen 1D- und 2D-Datensätze. Die Bestimmung von Parametern wie Gyrationsradius (Rg), Partikelgröße, Porodkonstante, spezifischer Oberfläche, Kratky-Plot usw. ist Standard der SAXSanalysis™. Für die erweiterte Strukturaufklärung, wie z. B. Partikelgröße, Größenverteilung, Form und innere Struktur sind IFT- und Entfaltungstechniken verfügbar (PCG-Software).
Spezifikationen
| Röntgenquelle | Primux 3000 Sealed Tube (Cu, Mo) |
| Röntgenoptik | Maßgeschneiderte Mehrschichtoptik (vollständig evakuiert) Fortschrittliche streufreie Kratky-basierte Blockstrahlkollimation (vollständig evakuiert) |
| Probenträger/Autosampler |
|
| Besonderheiten | TrueFocus: Automatische Justierung des Röntgenstrahls TrueSWAXS: gleichzeitige SWAXS-Untersuchungen bis 60° 2Ѳ StageMaster: YZ-Träger mit automatisierter Erkennung von Probenträgern |
| Systemauflösung | qmin: 0,03 nm-1 |
| Probenumgebung - Temperaturbereich - Atmosphäre | -150 °C bis 600 °C, ±0,1 °C Vakuum, Luft, Edelgas, Feuchtigkeit (Reaktive Gase auf Anfrage) |
| Probenhalter |
|
| Messzeit | < 1 Minute bis zu 30 Minuten (typisch) |
| Detektoren | 1D Mythen2 R Serie und 2D EIGER R Serie HPC Detektoren |
| Nutzbarer q-Bereich | 0,03 nm-1 bis 40,7 nm-1 200 nm > d > 0,15 nm |
| Software | SAXSdrive™-Software zur Messung und Datenerfassung SAXSanalysis™-Software zur Datenverarbeitung und Analyse Erweiterte Software zur Datenverarbeitung (PCG) |
| Dimensionen (Basisfläche) | 1,8 m x 0,9 m (L x B) |
Anton Paar Certified Service
- mehr als 350 vom Hersteller zertifizierte technische Experten weltweit
- Qualifizierter Support in Ihrer Landessprache
- Schutz für Ihre Investition während des gesamten Produktlebenszyklus
- 3-Jahres-Garantie
Dokumente
-
An Insight into the Structure of Copolymer Surfactants Applikationsbericht
-
An Insight into the Structure of Surfactants Applikationsbericht
-
Characterization of Fibrous Materials with SAXS Applikationsbericht
-
Coenzym Q10 - Charakterisierung organischer Nanopartikel Applikationsbericht
-
Coir Fibers - SWAXS Studies of Structural Changes Induced by Tensile Stress Applikationsbericht
-
Fast SAXS Studies of Sensitive Biological Samples Applikationsbericht
-
In-line SEC-SAXS of HSA Protein Using a Laboratory SAXS Instrument Applikationsbericht
-
Integration of SAXS and NMR for Structure Determination of Biomolecules Applikationsbericht
-
Protein Mass Determination using Small Angle X-Ray Scattering Applikationsbericht
-
Protein Shape Determination by Small Angle X-Ray Scattering Applikationsbericht
-
Quantum dots - Size Determination by SAXS Applikationsbericht
-
Size and Shape of Gold Nanoparticles in an Organic Solvent via SAXS Applikationsbericht
-
Size and Size Distribution of Gold Nanoparticles by SAXS Applikationsbericht
-
Small Angle X-Ray Scattering with Microcrystalline Materials Applikationsbericht
-
Structural Characterization of a Mesoporous Material Applikationsbericht
-
Structure Determination of Interacting Sample Systems Applikationsbericht
-
Studying the Internal Structure of Carbon Nanotubes with SAXS Applikationsbericht
Zubehör
Wenn Sie den gewünschten Artikel nicht finden, wenden Sie sich bitte an Ihre Anton Paar-Vertretung.
ERSATZTEILE FLOWCELL (SAXS)
Ersatzteilpaket für FlowCell (für Einzeleinsatz oder mit dem ASX(-c) Autosampler):
- O-ringe und Dichtscheiben
- ETFE-Zuleitungsschläuche
ERSATZTEILE GEHAEUSE SAXSpoint 500/2.0
O-Ringe für das Gehäuse des SAXSpoint 500 oder SAXSpoint 2.0
Temperaturgeregelte Probenhalter:
TCStage
- Temperaturkontrollierter Probentisch für Einzelproben
- Dedizierte Probenhalter für Flüssigkeiten, Feststoffe, Pasten und Gele
- Spezielle Probenhalter, z. B. für Probenrotation, unter Druck und für Einwegkapillaren
- Temperaturbereich von -150 °C bis +600 °C
GLÜHLAMPE 24 V 80 mA Ba5s FÜR ID3003 Gen
Ersatzglühlampe für die Hochspannungslampe des ID3003 Röntgengenerators
Autosampler:
ASX
- Hohe Probendurchsatz von bis zu 192 Proben aus 96 Well-Platten
- Hochpräzise Injektion bis zu einem Probenvolumen von 10 µL
- Kompatibel mit allen Anton Paar Durchflusszellen: Durchflusszelle, Schlauchzelle, SiN-Zelle
- Minimaler Laborplatzbedarf
GISAXS Probenplattform 2.0
- Untersuchung von Nanostrukturoberflächen und Dünnfilmproben
- Ideal für halbporöse Dünnschichten, an der Oberfläche abgelagerte Nanopartikel, Metallablagerungen auf Oxidoberflächen, Systeme aus weicher Materie und an Oberflächen haftende biologische Materialien
- Proben können gekippt und gedreht werden
Zugeinrichtung 2.0
- Die einzige kommerziell erhältliche Zelle, die speziell für In-situ-SWAXS-Untersuchungen von Belastungserscheinungen (Zug/Dehnung) ausgelegt ist
- Zur Untersuchung von Fasern, Folien und dünnen Filmen
- Studien bei Kräften zwischen 0,01 N und 600 N
- Temperaturbereich von -150 °C bis +350 °C
Feuchtezelle
- Für temperatur- und feuchtigkeitsabhängige SAXS- und WAXS-Studien von Nanostrukturen
- Ideal zur Untersuchung des Einflusses von Temperatur und Feuchtigkeit auf Pulver und dünne Filme
- Untersuchungen im Vakuum, in Luft und in Inertgas von 10 °C bis 110 °C
QUARZKÜVETTE 1 mm FÜR TCS
Probenhalter mit 1 mm Quartzkapillare für Messungen von flüssigen Proben. Kann in allen TCS und TCStage Probenträgern als auch mit dem Heated Sampler und Heated/Cooled Sampler verwendet werden.
