Systém SAXS/WAXS:
SAXSpoint 700
-
-
-
- +7
- Jedinečná měřicí komora – nekonečné experimentální možnosti
- Skvělé výsledky díky nejmodernějšímu systému řízení paprsku
- Analýza pórovitosti, orientace, velikosti, tvaru, struktury a krystalinity nanostruktur
- Rychlý výzkum a zaručená kvalita díky automatizaci
- Výkonný analytický software s garancí smysluplných výsledků

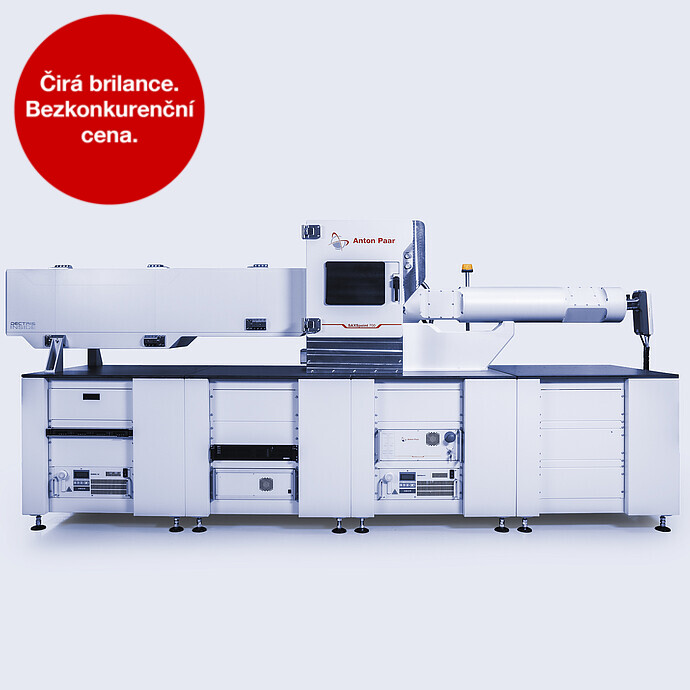

SAXSpoint 700 je ultimátní laboratorní systém SAXS/WAXS/GISAXS/USAXS/RheoSAXS s detekční technologií synchrotronu pro nejvyšší rozlišení v kompaktním systému. Brilantní systém SAXS od společnosti Anton Paar rozlišuje nanostruktury až do 620 nm. SAXSpoint 700 umožňuje flexibilní analýzu téměř jakéhokoli materiálu za ambientních i neambientních podmínek. Díky prostorné měřicí komoře nabízí tento systém SAXS nekonečné experimentální možnosti. Snadné provádění nedestruktivního zkoumání materiálových vlastností prostřednictvím výkonných softwarových balíčků, které umožňují automatický provoz a analýzu dat. Široká škála funkcí předurčuje přístroj SAXSpoint 700 pro aplikace budoucnosti. Verze USAXS zahrnuje i mikrometrický rozsah.
Klíčové charakteristiky
Systém SAXS s nekonečnými experimentálními možnostmi
Nová a vylepšená měřicí komora přístroje SAXSpoint 700 otevírá nekonečné možnosti díky své velikosti, možnostem různých prostředí pro vzorky a přizpůsobení pro konkrétní experimenty. Přizpůsobte si systém SAXS svým požadavkům a zajistěte si snadnou analýzu nanostrukturovaných materiálů. Bezproblémové přepínání mezi různými platformami pro vzorky díky softwaru SAXSdrive™ a automatickému rozpoznávání platforem, které zajišťuje automatické vyrovnání všech součástí. Působivý teplotní rozsah od -150 °C do 500 °C, možnost kombinace kompletních reologických a nanostrukturovaných měření s využitím modulu RheoSAXS a provádění automatizovaných studií pomocí samplerů s řízenou teplotou – dokonce i ve vzduchu.
Čistá brilance
Nejmodernější systém řízení paprsku umožňuje analýzu náročných vzorků. Díky brilantnímu rentgenovému paprsku s nejvyšší spektrální čistotou (>99,9 % Cu Kα)abezrozptylové kolimaci paprsku mají uživatelé zaručenu kvalitu dat na úrovni synchrotronu (včetně SAXS/WAXS/GISAXS/USAXS/RheoSAXS) s minimálním úsilím a nejkratšími expozičními časy.
Tento systém SAXS s vynikajícím nastavením a špičkovou optikou systémem umožňuje rozlišení struktur až do 620 nm (USAXS až do rozsahu µm), a to při kompaktních rozměrech (3,6 m x 0,9 m).
SAXS a WAXS společně
Slidemaster umožňuje získat data SAXS i WAXS v jednom kroku. Eliminace nutnosti dodatečného seřizování systému SAXS a postupů nastavení mezi měřeními přináší významnou úsporu času. Jednoduše si zvolte optimální rozsah q od nejvyššího rozlišení v režimu SAXS po velké úhly v režimu WAXS pro každý experiment pouhým přesunutím detektoru. Díky automatickému výběru blokování paprsku odpadá v procesu měření další krok, což dále šetří čas a úsilí. S detektory EIGER2 R je možné měřit i zcela bez blokování paprsku.
Výkonný software a jedinečné možnosti skriptování
Intuitivní softwarová řešení SAXSdrive™ a SAXSanalysis™ lze kombinovat s automatizovanými rutinními kroky, což umožňuje konfigurovat experiment v době, kdy se zabýváte důležitějšími činnostmi. Software umožňuje analýzu 1D a 2D datových sad pomocí přizpůsobitelných šablon a určení parametrů typu poloměru gyrace (Rg), velikosti částic, Porodovy konstanty, specifického povrchu a Kratkyho plot. Data lze exportovat do všech oblíbených balíčků pro další analýzu.
Funkce skriptování využívající jedinečné rozhraní API Pythonu umožňují plně kontrolovat experimenty a uplatnit všechny pokročilé možnosti systému SAXS.
Podpora, když ji potřebujete
Standardní tříletá záruka od společnosti Anton Paar umožňuje maximální využití investice. Okamžitá reakce na servisní požadavky zaručuje maximální provozuschopnost systému SAXS. Pokud budete potřebovat aplikační podporu, ve více než 35 pobočkách po celém světě je vždy k dispozici odborník na příslušnou aplikaci.
Technické specifikace
| Zdroj RTG záření | Zdroj RTG záření Primux 100 s mikroohniskem (Cu, Mo; jiné cílové materiály na vyžádání) Volitelné duální zdroje RTG záření s mikroohniskem (Cu a Mo; jiné cílové materiály na vyžádání) Vysoce výkonný zdroj Ga/In MetalJet |
| RTG optika a kolimace | Specializovaná optika AXO ASTIX/ASTIX++ (plně vauková) Automatizovaná kolimace paprsku bez rozptylu (plně vauková) |
| Vzorkové cely a autosamplery | Platformy TCStage s řízenou teplotou (-150 °C až 500 °C) Řešení na míru k dispozici na vyžádání |
| Speciální funkce | Slidemaster: pohyblivý detektor (translace v X, Y, Z) TrueFocus: automatické samovyrovnání TrueSWAXS: kontinuální a simultánní studie SWAXS Stagemaster: platforma XYZ s automatickým rozpoznáváním cel pro vzorky Volitelný modul WAXS s vysokým rozlišením Volitelná vysoce výkonná optika ASTIX++ s tokem > 6 x 108 ph/s |
| Rozsah teplot | -150 °C až +500 °C |
| Přesnost teploty | ±0,1 °C |
| Atmosféra | Vakuum, vzduch, inertní plyn, vlhkost (reaktivní plyny na vyžádání) |
| Držáky vzorků | Křemenná kapilára pro kapaliny Řešení na míru k dispozici na vyžádání – kontaktujte nás |
| Detektory | HPC detektory 2D řady EIGER2 R a PILATUS4 R Modul WAXS s vysokým rozlišením (řada EIGER2 R) |
| Dosažitelný q-rozsah | 0,01 nm-1 až 49,3 nm-1 (hlavní detektor) |
| Software | Software SAXSdrive™ pro měření a sběr dat Software SAXSanalysis™ pro zpracování a analýzu dat |
| Plocha Půdorys | 3,6 m x 0,9 m (verze Microsource, D x Š) 4,5 m x 0,9 m (verze MetalJet, D x Š) |
