Système SAXS/WAXS :
SAXSpoint 700

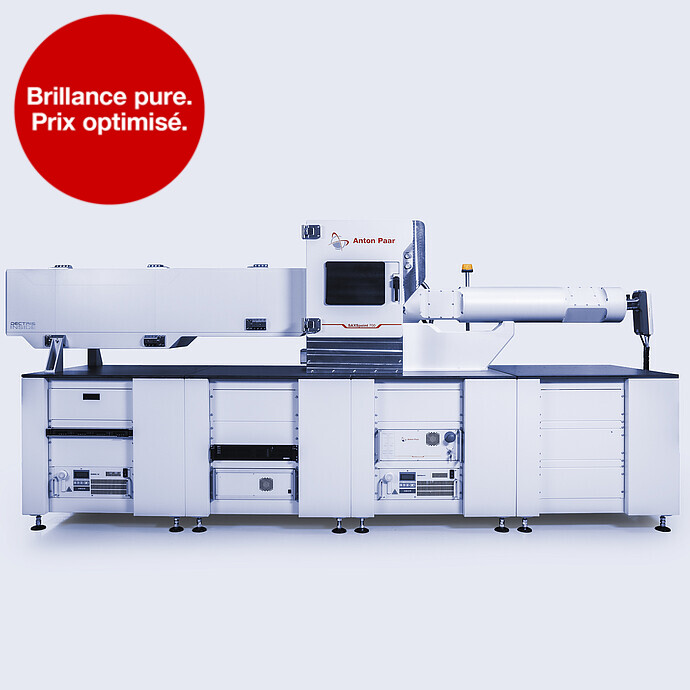

Name: Système SAXS/WAXS : SAXSpoint 700
Brand: Anton Paar

Système phare : recherche de pointe à coût maîtrisé
Chambre de mesure unique : grande flexibilité expérimentale
Résultats fiables grâce à un système d’acheminement du faisceau performant
Accélérez la recherche et assurez la qualité grâce à l’automatisation
Obtenez des résultats exploitables grâce à un logiciel d’analyse performant

SAXSpoint 700

Caractéristiques principales
Spécifications
Normes
Documents
Produits similaires
Produits complémentaires

SAXSpoint 700 est un système SAXS/WAXS/GISAXS/USAXS/RheoSAXS de laboratoire, doté d’une détection de niveau synchrotron pour une haute résolution dans un format compact. Le système SAXS à haute brillance d’Anton Paar permet de résoudre des nanostructures jusqu’à 620 nm. SAXSpoint 700 permet d’analyser avec souplesse pratiquement tous les matériaux, dans des conditions ambiantes ou non ambiantes, y compris à l’air. Grâce à sa chambre de mesure spacieuse, ce système SAXS ouvre un large éventail de possibilités expérimentales, avec un rapport performances/prix avantageux. Des logiciels performants de pilotage automatisé et d’analyse des données facilitent la caractérisation non destructive des propriétés des matériaux. Grâce à l’étendue de ses fonctionnalités, SAXSpoint 700 s’adapte aux applications de demain.

Caractéristiques principales

Un système SAXS aux possibilités expérimentales étendues

La chambre de mesure repensée du SAXSpoint 700 ouvre de nombreuses possibilités grâce à son grand volume, à son large choix d’environnements d’échantillons et à ses options de personnalisation pour des expériences spécifiques. Adaptez votre système SAXS à vos besoins pour l’analyse de matériaux nanostructurés. Passez facilement d’une platine porte-échantillons à l’autre grâce au logiciel SAXSdrive™ et à la reconnaissance automatique des platines, qui assure l’alignement de l’ensemble des composants. Couvrez une plage de températures étendue de -150 °C à 500 °C, combinez les études rhéologiques et nanostructurales avec le module RheoSAXS et réalisez des études automatisées avec des passeurs d’échantillons à température contrôlée, y compris en atmosphère ambiante.

Interior of the Anton Paar SAXSpoint 700 sample chamber with EIGER2 R 500K detector, sample stage, cables, and metal housing

Haute brillance

Mesurez les échantillons les plus exigeants grâce à un système d’acheminement du faisceau performant. Grâce à un faisceau de rayons X de grande brillance, à une pureté spectrale très élevée (> 99,9 % Cu K_α) et à une collimation sans diffusion parasite, les utilisateurs obtiennent des données de qualité proche de celle obtenue sur synchrotron en SAXS/WAXS/GISAXS/USAXS/RheoSAXS, avec un minimum d’effort et des temps d’exposition très courts.
Doté d’une configuration haute brillance et d’un système optique avancé, ce système SAXS permet de résoudre des structures de taille allant jusqu’à 620 nm (en USAXS, jusqu’à l’échelle du µm), dans un encombrement très réduit (3,6 m × 0,9 m).

SAXS et WAXS en une seule mesure

Obtenez des données SAXS et WAXS en une seule mesure avec le module WAXS et le Slidemaster. Comme aucun réalignement du système SAXS n’est nécessaire, vous supprimez toute étape de préparation entre les mesures et gagnez du temps. Sélectionnez simplement, pour chaque expérience, la plage de q optimale, de la plus haute résolution SAXS à une large plage WAXS. De plus, grâce à la sélection automatique de l’arrêt de faisceau, une étape supplémentaire est éliminée du processus, ce qui vous fait gagner du temps et réduit les manipulations. Avec les détecteurs EIGER2 R, il est même possible d’effectuer des mesures sans arrêt de faisceau.

Logiciels performants

Le logiciel SAXSdrive™ automatise les opérations de routine, telles que les balayages en température et les études cinétiques, et vous permet de réaliser des expériences tout en vous consacrant à des tâches à plus forte valeur ajoutée.

Analysez vos jeux de données SAXS avec SAXSanalysis™, qui combine traitement automatisé des données et méthodes d’analyse avancées. En un seul clic, vous obtenez des paramètres clés tels que le rayon de giration (Rg), la fonction de distribution des distances p(r), la taille des particules, la constante de Porod, la surface spécifique, ainsi que les tracés de Guinier et de Kratky. Exportez les données dans tous les formats pertinents pour des analyses complémentaires et respectez les normes et référentiels du secteur, par exemple la norme ISO 20804.

Une politique pérenne de mises à jour logicielles permet aux clients de bénéficier pleinement des innovations futures.

Dual-monitor setup showing SAXS data analysis software from the Anton Paar SAXSpoint 700 system, with 2D scattering pattern and particle size distribution.

Assistance quand vous en avez besoin

Rentabilisez votre investissement grâce à la garantie de trois ans offerte de série par Anton Paar. Optimisez la disponibilité de votre système SAXS grâce à des réponses rapides à vos demandes d’intervention. Si vous avez besoin d’une assistance applicative, vous pouvez compter sur un expert en applications dans votre région, grâce à un réseau de plus de 40 filiales dans le monde entier.

Spécifications

Source de rayons X	Source de rayons X microfocus Primux 100 micro (Cu, Mo ; autres matériaux cibles sur demande) Sources de rayons X microfocus doubles en option (Cu et Mo ; autres matériaux cibles sur demande) Source MetalJet Ga/In haute performance
Optiques à rayons X et collimation	Optiques AXO ASTIX/ASTIX++ conçues sur mesure (entièrement sous vide) Collimation automatisée du faisceau sans diffusion parasite (entièrement sous vide)
Platines d’échantillons et passeurs d’échantillons automatiques	TCStage temperature-controlled stages (-150 °C to +500 °C) GISAXS Stage with heating/cooling option (-150 °C to +500 °C) Tensile Stage with heating/cooling option (-150 °C to +350 °C) USAXS Stage with heating/cooling option (-10 °C to +350 °C) Humidity Stage Temperature-controlled autosamplers for multiple samples (-150 °C to +350 °C) RheoSAXS module Battery Cell Shear Cell ASX autosamplers for up to 192 liquid samples Customized solutions available on request
Caractéristiques spéciales	Slidemaster : détecteur mobile (translation selon X, Y et Z) TrueFocus : alignement automatique TrueSWAXS : analyses SWAXS continues et simultanées Stagemaster : platine XYZ avec auto-reconnaissance des supports d’échantillons Module WAXS haute résolution en option Optiques ASTIX++ haute performance en option, offrant un flux > 6 × 10⁸ ph/s
Plage de température	-150 °C à +500 °C
Précision de la température	±0.1 °C
Atmosphère	Vide, air, gaz inerte, humidité (gaz réactifs sur demande)
Porte-échantillons	Capillaire en quartz pour liquides Cellule SiN à faible diffusion parasite Porte-échantillon pour solides PasteCell pour échantillons visqueux et poudres RotorCell pour rotation d’échantillon Cellule haute pression μ-Cell pour faibles volumes d’échantillon FlowCell et TubeCell pour automatisation Supports pour plusieurs échantillons Support multicuvettes Cellule UV-Vis Cellule osmotique Solutions personnalisées disponibles sur demande, veuillez nous contacter
Détecteurs	Détecteurs HPC 2D des séries EIGER2 R et PILATUS4 R Module WAXS haute résolution (série EIGER2 R)
Plage q accessible	0.01 nm^-1 à 49.3 nm^-1 (détecteur principal)
Logiciel	SAXSdrive™ logiciel de mesure et d’acquisition SAXSanalysis™ logiciel de traitement et d’analyse des données
Encombrement	3.6 m x 0.9 m (version Microsource, L x l) 4.5 m x 0.9 m (version MetalJet, L x l)
