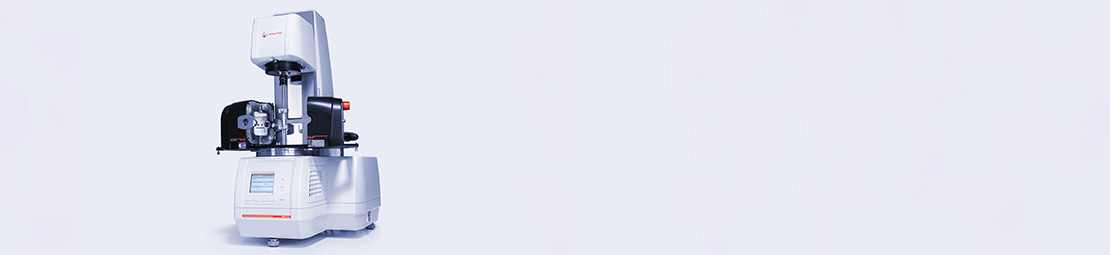

Analizzatore dinamico-meccanico:
MCR 702e MultiDrive
-
-
-
- +6
- 360°
- La piattaforma per analisi dinamico-meccaniche e indagini reologiche più versatile al mondo
- Motore a magnete mobile supportato da cuscinetti ad aria per misure di forza da 0,5 mN a 40 N per caratterizzare materiali morbidi e rigidi
- Controllo accurato della temperatura da -160 °C fino a 600 °C e oltre
MCR 702e MultiDrive è la piattaforma più versatile e potente, ideale per l'analisi dinamico-meccanica di campioni liquidi, soffici e solidi. L'esclusivo design consente di eseguire analisi dinamico-meccaniche in flessione, tensione, compressione e torsione, misurazioni reologiche standard e altamente complesse oltre ad analisi termomeccaniche (TMA) con un unico strumento. La modularità del sistema permette l'integrazione di un'ampia gamma di dispositivi per il controllo della temperatura, di accessori per applicazioni specifiche nonché di sistemi di misura al fine di rispondere alle esigenze delle più svariate applicazioni.
Principali caratteristiche
Due motori per tutte le vostre applicazioni
La combinazione di un motore rotazionale superiore, su cuscinetto ad aria, con un motore lineare inferiore su cuscinetto ad aria consente di eseguire analisi dinamico-meccaniche lineari per mezzo del motore lineare e analisi dinamico-meccaniche torsionali per mezzo del motore rotazionale. Con un solo strumento si possono eseguire DMA in tensione, torsione, flessione e compressione, nonché tutti i tipi di indagini reologiche e persino esperimenti di analisi termomeccanica. La scelta della modalità di misura dipende dalla vostra applicazione Grazie all'innovativa tecnologia del magnete mobile, dell'encoder ottico ed alla rinomata tecnologia del motore EC dei reometri MCR, il design garantisce misure di alta precisione per DMA e reologia.
Controllo del fattore più influente: la temperatura
Il design dei sistemi a convezione è stato ottimizzato per ottenere una distribuzione uniforme della temperatura, necessaria per un controllo accurato della temperatura del campione. Inoltre, le opzioni a bassa temperatura basate su un'opzione personalizzata di refrigeratore a gas (-90 °C) o azoto liquido (-160 °C) possono essere utilizzate per un raffreddamento precisamente controllato. È inoltre possibile applicare al campione un'umidità relativa controllata in abbinamento alla temperatura. Ciascun sistema di misura include un sensore di temperatura integrato, con una posizione fissa in prossimità del campione fissato. In questo modo la temperatura misurata è direttamente relazionata alla temperatura effettiva del campione ed è garantita la massima riproducibilità sull'intero range di temperatura senza dover ricorrere al posizionamento manuale del sensore. Affidatevi al controllo della temperatura di alta precisione per risultati veramente accurati per tutti i tipi di prove.
Approfittate di più di 200 accessori per la reologia
Oltre alle tradizionali analisi dinamico-meccaniche, le misure reologiche offrono la possibilità di caratterizzare il comportamento dei solidi durante la deformazione ed il comportamento in flusso dei liquidi. Per effettuare la misura su diversi tipi di campioni è necessaria una varietà di sistemi di misura, accessori e sistemi di controllo della temperatura. Senza il motore lineare modulare, il reometro MCR 702 MultiDrive è pronto per essere attrezzato con geometrie di misurazione, dispositivi di controllo della temperatura e/o accessori applicativi specifici della serie MCR Anton Paar per eseguire analisi reologiche standard e complesse sui vostri campioni.
Accessori speciali e soluzioni customizzate
La applicazioni speciali richiedono soluzioni innovative e customizzate. Anton Paar, con il suo team di sviluppo e produzione interno, è in grado di fornire dispositivi e accessori per applicazioni speciali. MCR 702e Space MultiDrive , per esempio, offre il massimo spazio di lavoro disponibile, facilitando il lavoro con accessori e strumenti di misurazione complementari. Inoltre, sono disponibili accessori per la caratterizzazione di solidi che sono immersi in un liquido o che devono essere caratterizzati a temperature fino a 1000 °C. Inoltre, sono disponibili sistemi per DMA di barre circolari solide in tensione e torsione come pure alberi idonei a essere combinati con qualsiasi geometria monouso o personalizzata. Per l'analisi di campioni in polvere, Anton Paar offre sacche di materiale in combinazione con i tipici sistemi di misura DMA in flessione. Non esitate a contattarci per parlare dei vostri requisiti e per trovare una soluzione customizzata, all'altezza della vostra attività di misura.
Comoda configurazione e facilità d'uso
Tutti i dispositivi di controllo della temperatura e tutte le geometrie di misura possono essere integrati e sostituiti in modo semplice e rapido; il reometro MCR 702e MultiDrive si adatta in modo affidabile ad ogni nuova configurazione. Inoltre la funzione QuickConnect consente di collegare i sistemi di misura con una sola mano, ed assicura un cambio comodo e veloce della geometria senza l’ausilio di sistemi a vite. La brevettata funzione Toolmaster™ riconosce e configura automaticamente tutte le geometrie di misura e tutti i sistemi connessi. Inoltre, l’impiego di sensori di temperatura integrati e di procedure completamente automatizzate per un allineamento ottimale (ZeroGap e ZeroAngle) consentono misure precise senza dover regolare manualmente i sistemi di misura o i sensori di temperatura.
Un software per tutte le esigenze - multifunzionale e facile da usare
Il software intuitivo RheoCompass™ vi aiuta a trovare il metodo di prova predefinito o personalizzato di cui avete bisogno, a configurare le prove e definire le analisi, ad esportare i vostri dati ed a generare dei report. Il software offre un'ampia gamma di metodi di analisi pronti all'uso, adattabili singolarmente (ad es. determinazione della temperatura di transizione vetrosa o sovrapposizione tempo-temperatura TTS). Grazie al database Microsoft SQL 2012, gestire e recuperare i dati è facile quanto generarli. Filtrate i dati, ad esempio per anno, numero di lotto, operatore, e visualizzateli in pochi secondi.
Specifiche tecniche
| MCR 702e MultiDrive MCR 702e Space MultiDrive | ||
| Unità | Specifiche | |
| Drive lineare per DMA in tensione, flessione e compressione | ||
| Forza massima | N | 40 |
| Forza minima | N | 0,0005 |
| Spostamento massimo | μm | 9400 (1 |
| Spostamento minimo | μm | 0,01 |
| Frequenza massima | Hz | 100 |
| Frequenza minima | Hz | 0,001 |
| Temperatura massima | °C | 600 (950) (2 |
| Temperatura minima | °C | -160 (3 |
| Velocità di riscaldamento massima | K/min | 35 (2 |
| Velocità di raffreddamento massima | K/min | 30 (3 |
| Drive rotazionale per DMA in torsione e reologia | ||
| Coppia massima | mNm | 230 |
| Coppia minima (rotazione) | nNm | 1 |
| Coppia minima (oscillazione) | nNm | 0,5 |
| Deflessione angolare massima (valore impostato) | µrad | ∞ |
| Deflessione angolare minima (valore impostato) | µrad | 0,05 |
| Velocità angolare massima | rad/s | 314 |
| Velocità angolare minima | rad/s | 0 (4 |
| Frequenza angolare massima | rad/s | 628 (5 |
| Frequenza angolare minima (6 | rad/s | 10 -7 (7 |
| Intervallo forza normale | N | da -50 a 50 |
| Intervallo massimo di temperatura | °C | da -160 a +1000 |
| Ulteriori informazioni quali funzionalità generali, sistemi di misurazione, accessori e specifiche quando si utilizzano solo motori rotazionali consultabili qui. | ||
| Caratteristiche principali | |
| DMA in tensione, flessione e compressione | ✔ |
| DMA in torsione | ✔ |
| Reologia | ✔ |
| Analisi termo-meccanica | ✔ |
| Sistema di misura Toolmaster™ | ✔ |
| Cella di misura Toolmaster™ | ✔ |
| QuickConnect per sistemi di misura, senza viti | ✔ |
| T-Ready™ | ✔ |
| Opzione bassa temperatura, unità di evaporazione dell'azoto | o |
| Opzione di bassa temperatura, refrigeratore a gas personalizzato | o |
| Opzione umidità controllata | o |
✔ incluso | o opzionale
1) In oscillazione spostamento massimo di ± 4500 μm.
2) In combinazione con il CTD 600 MDR. I sistemi di misurazione standard possono essere utilizzati fino a 350 °C. Su richiesta sono disponibili sistemi per test fino a 600 °C. In combinazione con il CTD 1000 sono disponibili su richiesta soluzioni personalizzate fino a 950 °C.
3) In combinazione con il CTD 600 MDR e l'opzione bassa temperatura.
4) In modalità di shear stress controllato (CSS). In modalità CSR (controlled shear rate) a seconda della durata del punto di misura e della frequenza di campionamento.
5) Frequenze più elevate sono possibili utilizzando la funzionalità multi-wave (942 rad/s (150 Hz) o anche superiori, a seconda del sistema di misura e del campione).
6) Le frequenze impostate inferiori a 10-4 rad/s non hanno rilevanza pratica a causa della durata del punto di misura >1 giorno.
7) Valore teorico (durata per ciclo = 2 anni).
