SAXS/WAXS/BioSAXS 시스템:
SAXSpace
-
-
-
- +4
- 1.8 m x 0.9 m 크기에 대한 소각 X선 산란 연구
- 필요할 때 나노구조 소재를 조사합니다
- 비상온 조건에서 안정성 연구를 수행합니다
- 생물학 환경에서 시료를 직접 측정합니다
- 최대 192개의 액체 시료까지 처리량을 높입니다

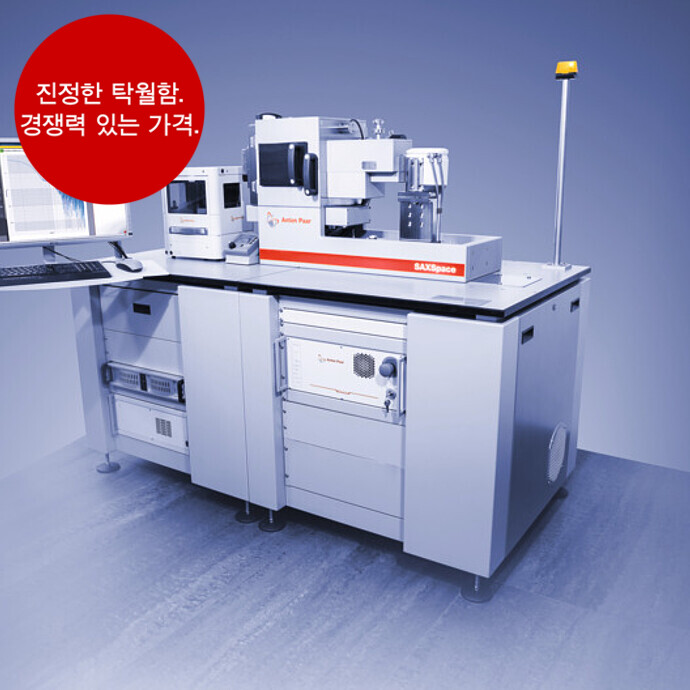

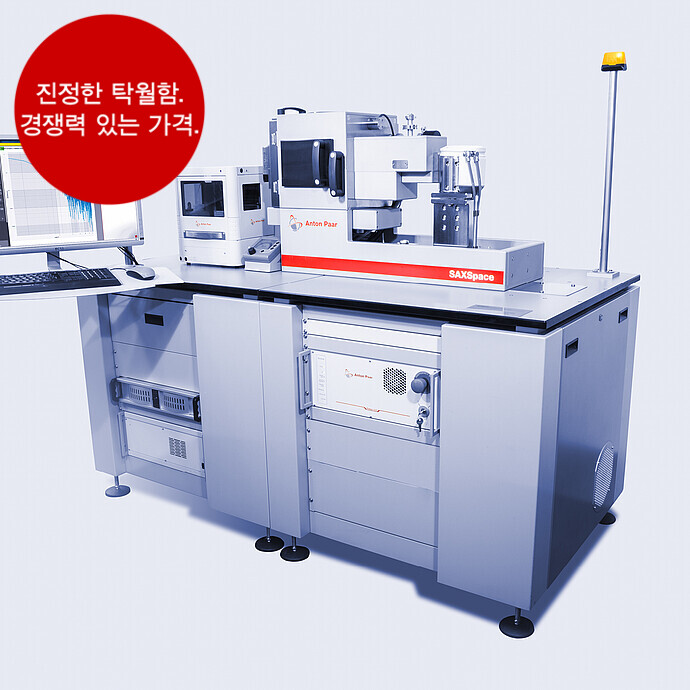

SAXSpace는 SAXS 및 WAXS 연구를 위한 컴팩트한 실험실 시스템입니다. Line Collimation 빔은 측정 시간이 매우 짧은 등방성 시료의 분석을 위해 최적화되었습니다. 이 시스템은 나노 크기 입자의 크기 및 크기 분포와 모양을 확인하며, 특히 등방성, 교질성 및 바이오 시료(BioSAXS)에 적합합니다. SAXSpace는 견고한 설계, 우수한 시스템 가동률 및 자동화된 워크플로로 높은 시료 처리량과 고품질 SAXS/WAXS 결과를 보장합니다.
주요 특징
일상적인 실험실 작업 시간 단축: 고처리량에 최적화
단백질 및 효소와 같은 생물학적 시료 또는 나노 입자 분산을 조사하거나 특성화하려면 일반적으로 한 번에 여러 시료를 여러 번 분석해야 합니다. SAXSpace는 최대 192개의 액체 시료를 자동화된 워크플로로 처리할 수 있도록 최적화되었습니다. ASX 자동 시료 주입기와 결합되어 작업자 입력 없이도 빠르고 정확한 시료 채취와 효율적인 세척이 가능합니다. 따라서 야간에 측정을 수행할 수 있어 다음 날에 업무를 시작할 때 완벽한 분석 데이터 세트를 제공합니다. ASX 자동 시료 주입기에는 종종 민감한 생물학적 시료에 필요한 냉각 옵션이 내장되어 있습니다.
TrueFocus 및 Stagemaster로 SAXS 분석을 촉진하십시오
모든 X선 구성 요소와 시료 스테이지에 대한 전자동 지능형 자동 얼라인먼트를 수행할 수 있는 TrueFocus로 버튼을 한 번만 눌러 얼라인먼트를 수행합니다.
이와 동시에 Stagemaster가 구현된 시료 스테이지를 자동으로 인지하고 그에 따라 시스템을 구성합니다. 따라서 수동 단계 없이 최고의 측정 설정 결과를 보장하며 완전한 측정 유연성을 제공합니다.
원자 수준에서 몇 백 nm까지의 구조를 조사합니다
TrueSWAXS를 사용하면 최대 60° 2Ѳ에서 균일한 분해능으로 SWAXS를 동시에 연속해서 분석할 수 있습니다. 소각 산란 신호(SAXS)를 수집하여 입자 구조 및 입자/고분자 어셈블리와 같은 최대 수백 나노미터에 달하는 대형 어셈블리에 대한 정보를 얻을 수 있으며, 광각 신호(WAXS)를 수집하여 원자 수준에서 결정 구조에 대한 정보를 얻을 수 있습니다. TrueSWAXS 기능으로 하나의 동일한 시료에서 이 모든 정보를 한 번에 제공하므로 여러 분석을 빠르게 처리할 수 있습니다. TrueSWAXS를 사용하면 시스템 얼라인먼트를 다시 수행할 필요가 없습니다. 따라서 균일한 분해능과 신뢰할 수 있는 결과를 보장할 수 있습니다.
광범위한 측정 옵션: 다용도 시료 스테이지
다용도 SAXSpace 시료 챔버는 수많은 분석 옵션과 완전한 실험 유연성을 제공합니다. 여러 고체 시료/페이스트 형태의 시료/액체 시료의 온도 조절(-150°C~600°C), 습도, 정의된 기계 하중 연구 또는 박막 및 나노 구조 표면 분석(GISAXS)과 같은 상온 및 비 상온 연구를 위한 광범위한 시료 스테이지와 홀더를 이용할 수 있습니다. 시료 스테이지는 플러그 앤 플레이 방식으로 되어 있으며 Stagemaster를 통해 자동으로 인식되므로 시스템을 자동으로 구성합니다.
바로 결과를 얻습니다
산란 데이터를 관리하고 분석하려면 강력한 소프트웨어 솔루션이 필요합니다. SAXSdrive™와 SAXSanalysis™는 측정 설정 및 얼라인먼트와 같은 자동 루틴 단계를 지원하므로 포괄적인 데이터 분석을 수행할 수 있습니다. 연속 측정, 자동 시료 채취, 온도 스캔 및 시간 종속성 분석 기능을 활용하고 수신된 1D 및 2D 데이터 세트를 분석합니다. SAXSanalysis™를 사용하여 회전 반경(RG), 입자 크기, 포로드 상수, 특정 표면, Kratky 플롯 등과 같은 파라미터를 결정할 수 있습니다. 입자 크기, 입도 분포, 형태 및 내부 구조, IFT 및 디컨볼루션 기법과 같은 고급 구조 해석(PCG)을 사용할 수 있습니다.
사양
| X선 소스 | Primux 3000 밀폐형 튜브(Cu, Mo) |
| X선 광학 | 맞춤 설계된 멀티레이어 옵틱(완전 진공) 고급 무산란 Kratky 기반 블록 빔 조준(완전 진공) |
| 시료 스테이지/자동 시료 주입기 |
|
| 특수 기능 | TrueFocus: X선 빔라인 자동 얼라인먼트 TrueSWAXS: 74° 2Ѳ까지 동시 SWAXS 분석기능 스테이지마스터: 자동 시료 스테이지 인식을 이용한 YZ 스테이지 |
| 시스템 분해능 | qmin: 0.03 nm-1 |
| 시료 환경 - 온도 범위 - 상온 | -150°C ~ +600°C, ±0.1°C 진공, 공기, 비활성 가스, 습도 (요청 시 반응성 가스) |
| 시료 홀더 |
|
| 측정 시간 | 1분 ~ 30분 이내(일반) |
| 검출기 | 1D Mythen2 R 시리즈 및 2D EIGER R 시리즈 HPC 검출기 |
| 액세스 가능한 q 범위 | 0.03 nm-1 ~ 40.7 nm-1 200 nm > d > 0.15 nm |
| 소프트웨어 | SAXSdrive™ 측정 및 수집 소프트웨어 SAXSanalysis™ 데이터 처리 및 분석 소프트웨어 고급 데이터 해석 소프트웨어(PCG) |
| 크기(설치 면적) | 1.8m x 0.9m(L x D) |
Anton Paar 공인 서비스
- 전 세계 350명 이상의 제조업체 인증 기술 전문가
- 현지 언어로 이루어지는 검증된 지원
- 수명 주기 동안 투자 보호
- 3년 보증
문서
-
SAXSpace 브로셔
-
SAXSanalysis 4.60.0 소프트웨어 및 펌웨어
-
SAXSdrive 2.02.298 Device Configuration Files 소프트웨어 및 펌웨어
-
SAXSquant 4.2.4 소프트웨어 및 펌웨어
-
SAXStreat 1.06 소프트웨어 및 펌웨어
-
X-ray Generator Server 4.2.4 소프트웨어 및 펌웨어
소모품 & 액세서리
소모품 & 액세서리
액세서리
액세서리
필요한 품목을 찾지 못한 경우 Anton Paar 영업 담당자에게 문의하십시오.
자신의 지역에서 온라인으로 구매할 수 있는지 알아보려면 아래에서 온라인으로 구매가 가능한지 을 확인하십시오.
SPARE PARTS FLOWCELL (SAXS)
- O-rings
- Sealing disks
- ETFE supply hoses
SPARE PARTS SAXSpoint 500/2.0 HOUSING
QUARTZ CUVETTE 1 mm FOR TCS Sample holder with 1 mm quartz capillary for measurements of
온도 조절 시료 스테이지:
TCStage
- 단일 시료를 위한 온도 제어 시료 스테이지
- 액체, 고체, 페이스트, 젤 전용 시료 홀더
- 시료의 회전, 압력이 가해진 상태의 사용, 일회용 모세관의 사용을 위한 특수 시료 홀더
- -150 °C ~ +600 °C의 온도 범위
- 96웰 플레이트에서 최대 192개 샘플의 높은 샘플 처리량
- 샘플 용량 10 µL까지의 고정밀 주입
- 모든 안톤 파르 플로우 셀과 호환 가능: 플로우 셀, 튜브 셀, SiN 셀
- 최소한의 공간이 필요합니다
- 나노 구조 표면 및 박막 시료의 조사
- 메조다공성 박막, 표면 증착된 나노입자, 산화물 표면의 금속 침전물, 연성 물질 시스템, 표면에 부착된 생물학적 물질에 이상적
- 시료를 기울이고 회전 가능
- 응력/변형 현상에 대한 실시간 SWAXS 연구를 위해 특별 설계된, 시중에서 유일한 스테이지
- 섬유, 포일, 박막 조사용
- 0.01 N ~ 600 N 사이의 힘에 대한 연구
- -150 °C ~ +350 °C의 온도 범위
