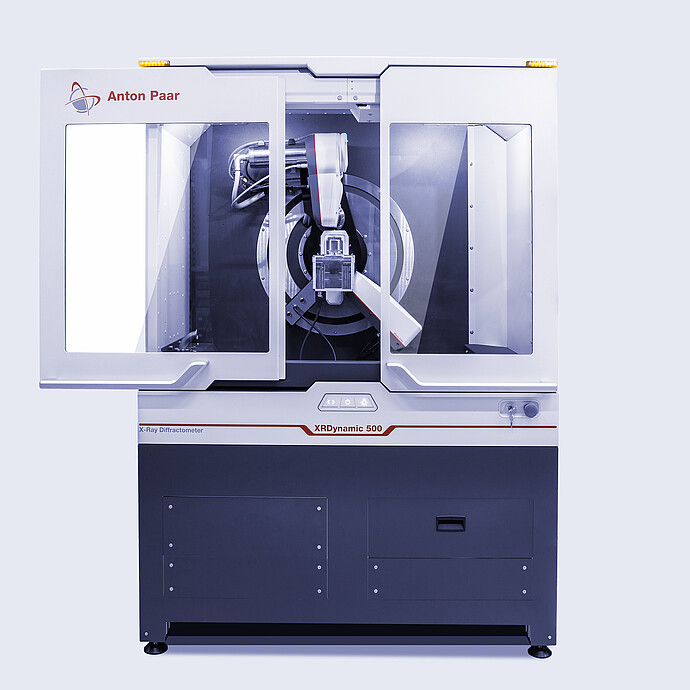

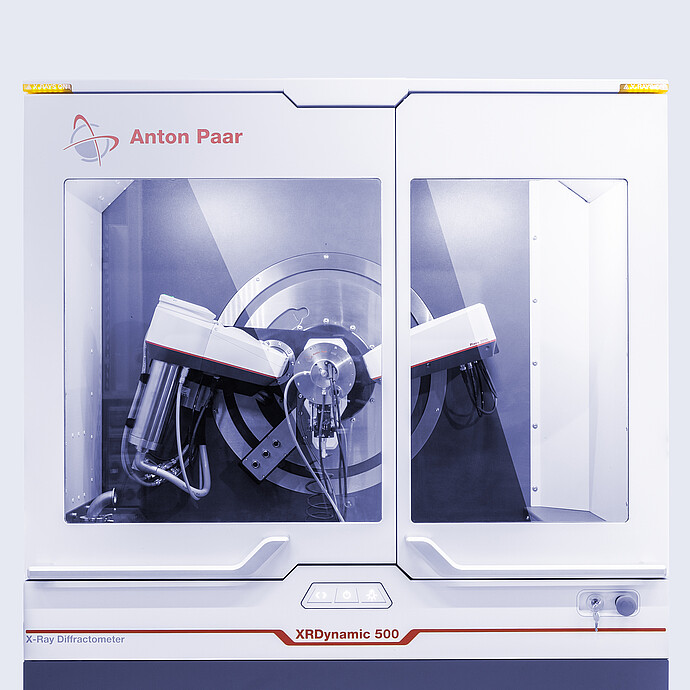

Diffrattometro multiuso automatizzato a raggi X per polveri:
XRDynamic 500
- Subito pronto: miglior rapporto risoluzione/segnale/rumore della categoria
- Progettazione TruBeam™: raggio goniometrico più ampio, percorso di fascio evacuato
- Automazione completa: ottica a raggi X e modifica della geometria del fascio
- Efficienza: aumenta l'uso degli strumenti fino al 50%.
- Massima comodità: allineamento automatico dello strumento e del campione
Il nostro diffrattometro a raggi X XRDynamic 500 garantisce una qualità dei dati XRD imbattibile con la massima efficienza. Sfrutta i vantaggi di una piattaforma versatile che copre un'ampia varietà di applicazioni con soluzioni ottimali per XRD in polvere, XRD non ambientale, analisi PDF, SAXS e altro ancora. Con ottica completamente automatizzata e routine di allineamento, consente a tutti, dai principianti agli esperti, di raccogliere rapidamente dati XRD di alta qualità riducendo al minimo gli errori. XRDynamic 500: Driving XRD.
Principali caratteristiche
Qualità dei dati impareggiabile
L'esclusivo concetto TruBeam™ di XRDynamic 500 combina un ampio raggio goniometrico, un percorso del fascio evacuato e un cambio di ottica e geometria del fascio completamente automatizzato. TruBeam™ garantisce una migliore qualità dei dati rispetto ai diffrattometri a raggi X convenzionali. XRDynamic 500 offre la migliore risoluzione della categoria (FWHM 0,021° per il primo picco standard di LaB₆) con una configurazione Bragg-Brentano standard, oltre a un rapporto segnale/rumore superiore, una riduzione dello sfondo di misurazione fino al 50% e una dispersione atmosferica parassita minima. Lo strumento esegue l'allineamento automatico per ottenere condizioni di misurazione ottimali e risultati affidabili.

Automazione completa: massima efficienza
L'automazione completa di ottiche, geometrie del fascio, supporti e gestione dei campioni con il campionatore automatico XRDynamic garantisce la massima efficienza senza compromettere la qualità dei dati. Con la capacità di accogliere fino a 105 campioni, utilizzando i contenitori standard del settore, costituisce il nuovo punto di riferimento per le misurazioni XRD ad alta produttività e a mani libere. Modifica rapida della configurazione (anche del tubo radiogeno), grazie ai connettori rapidi e all'allineamento automatico, per essere di nuovo operativi in pochissimo tempo. L'automazione completa di tutte le ottiche, compresi assorbitori/filtri, maschera fascio, solle slit, divergence slit, antiscatter slit e collimatori a piastre parallele, consente di cambiare completamente la configurazione di misurazione in un istante, senza interazione manuale, e di misurare diversi tipi di campioni. Utilizzate fino a tre geometrie di fascio in un singolo lotto di misurazione, con gli specchi e i monocromatori montati in uno stack ottico motorizzato e automatizzato.

Precisione automatizzata: comodità quotidiana
Il concetto brevettato di passo della sorgente con un asse di inclinazione aggiuntivo consente l'allineamento automatico e preciso di tutti i componenti ottici con qualsiasi sorgente a raggi X. Approfittate della massima intensità del fascio primario grazie all'allineamento automatico con un angolo di stacco perfetto della sorgente di raggi X per gli specchi radiografici e i monocromatori piatti. Il collegamento semplice di tutti i supporti consente di cambiare rapidamente l'impostazione, mentre il riconoscimento automatico dei componenti sia per le ottiche che per i supporti assicura sempre la corretta configurazione dello strumento.

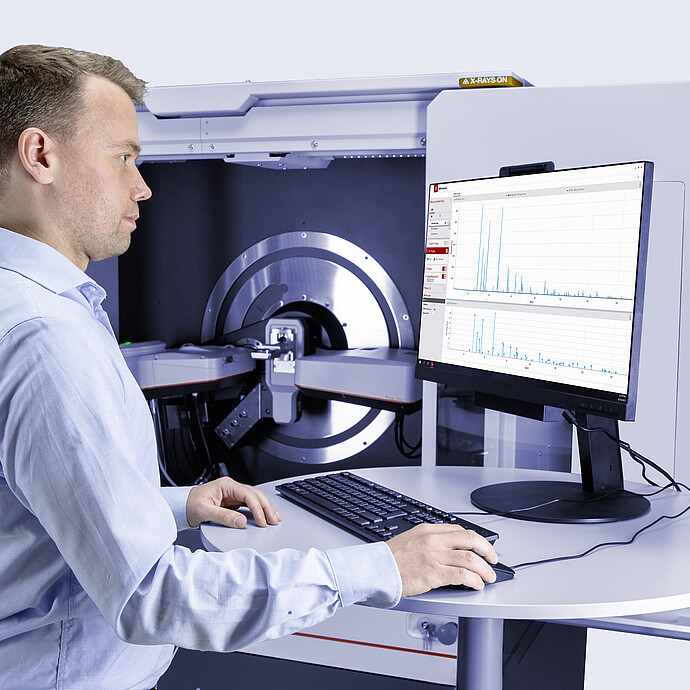

XRDynamic 500 soddisfa le esigenze di esperti e principianti. Il software di controllo XRDdrive combina perfettamente la gestione semplice dello strumento e i flussi di lavoro con tutti i dettagli necessari, grazie al principio automatico. Tutti i collegamenti necessari per gli esperimenti non ambientali sono situati direttamente nell'alloggiamento del diffrattometro. L'opzione di un'unità di controllo non ambientale (CCU) integrata facilita il lavoro e la commutazione tra diversi accessori non ambientali.

Piena flessibilità: per ogni applicazione

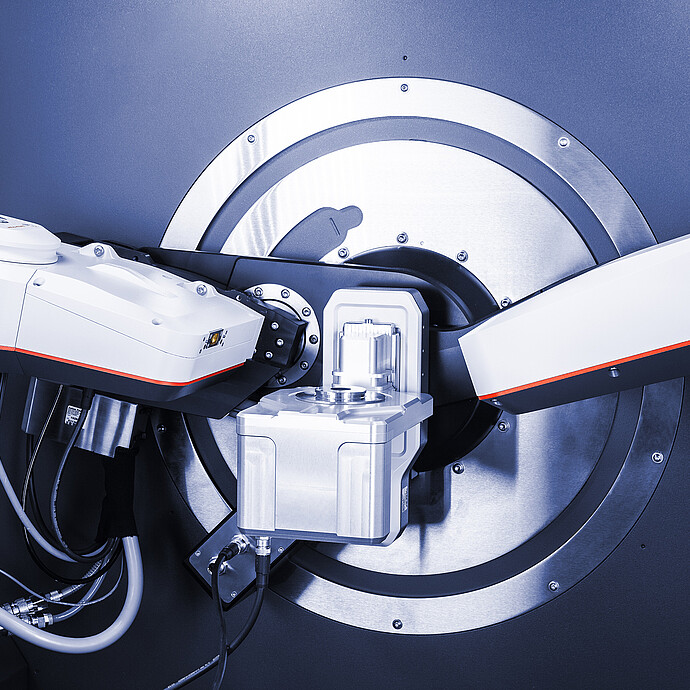

XRDynamic 500 combina la massima flessibilità di misurazione in un'unica piattaforma per diffrattometri a raggi X. Che sia utilizzato per studi in riflessione, trasmissione o non ambientali, XRDynamic 500 offre supporti e contenitori per campioni di ogni utilizzo. Utilizzate configurazioni di strumenti versatili per ogni applicazione con soluzioni ottimizzate per XRD di polveri, XRD non ambientale, analisi PDF e SAXS. I componenti di alta qualità prodotti internamente e una tecnologia di rilevamento dei pixel all'avanguardia ne fanno uno strumento di qualità superiore.
Per le applicazioni ad alta produttività, il campionatore automatico XRDynamic consente di analizzare fino a 105 campioni di tutte le tipologie, compresi materiali sfusi, polveri, fibre, film sottili e persino campioni sensibili all'aria, garantendo sempre una qualità di misurazione ottimale.

Competenza rinomata
Gli utenti beneficiano di un'assistenza certificata e qualificata in tutto il mondo, con supporto personale dedicato, per sfruttare al massimo i tempi di attività. Non ci limitiamo a vendere uno strumento, vi accompagniamo durante l'intero ciclo di vita del prodotto. Il nostro supporto applicativo e la consulenza di esperti vi aiutano a ottenere risultati significativi in modo rapido ed efficiente per tutte le vostre esigenze. Insieme a voi, spingiamo i limiti della tecnologia.

Specifiche
Sorgente raggi X | |
Tipo di sorgente | Primux 3000 |
Generatore di raggi X | Fino a 3 kW |
Tensione del tubo/corrente | da 20 kV a 60 kV/da 2 mA a 50 mA |
Goniometro | |
Configurazione | Geometria verticale θ/θ |
Raggio di misurazione | 360 o 400 mm |
Campo angolare massimo utilizzabile | -da 95° a 162,5° 2θ |
Passo minimo | 0,0001° |
Linearità 2θ | ≤0,01° |
Velocità massima angolare | 15°/sec |
Risoluzione massima angolare | 0,021° (FWHM del 1° picco LaB₆) |
Esempi di supporti e raccordi | |
Supporti portacampione di campionamento ambientale | Supporto per campioni fisso Supporto per campioni centrifugo (riflessione/trasmissione) Supporto XY (con opzione campionatore automatico) Campionatore automatico XRDynamic Supporto centrifugo capillare Modulo EVAC |

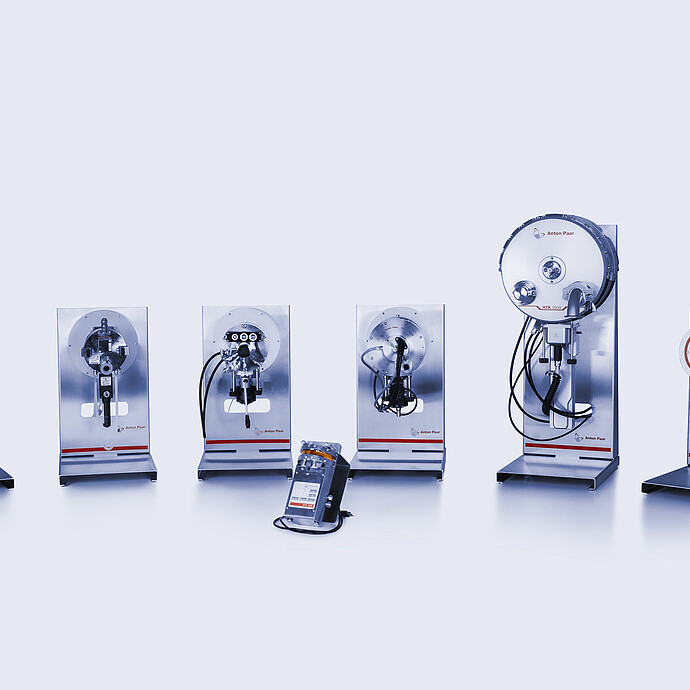

Raccordi non ambientali | HTK 1200N HTK 16N/2000N HTK 1500 TTK 600 XRK 900 CHC plus⁺ BTS 150/500 |
Sensori | Rilevatori di pixel ibridi allo stato solido:
|
Software |
|
Specifiche generali | |
Dimensioni esterne (larghezza x profondità x altezza) | 1350 mm x 1160 mm x 1850 mm |
Peso (esclusi gli accessori opzionali) | 750 kg |
Alimentazione | Trifase: 3/N/PE AC 400/230 V, 50…60 Hz, 25 A Monofase: 208…240 V CA, 50…60 Hz, 36 A |
Consumo energetico massimo (senza controller aggiuntivi per apparecchiature opzionali) | 5,5 kW |
Alimentazione dell'acqua di raffreddamento | Portata: > 3,6 l/min, Pressione: 4,5 – 6 bar, Temperatura: < 25 °C |
Standard
CFR
Servizio certificato Anton Paar
- oltre 350 esperti tecnici certificati direttamente dal produttore a livello globale Assistenza qualificata nella tua linguaProtezione del vostro investimento per l'intero ciclo di vita3 anni di garanzia
Documenti
-
Driving XRD in Battery Analysis Brochure
-
NEW HORIZONS IN PARTICLE ANALYSIS Brochure
-
XRDynamic 500 Brochure
-
XRDynamic 500 - US-Letter format Brochure
Prodotti complementari
Se non trovi l'articolo richiesto, contatta il tuo rappresentante di vendita Anton Paar.

Accessori per XRDynamic 500:

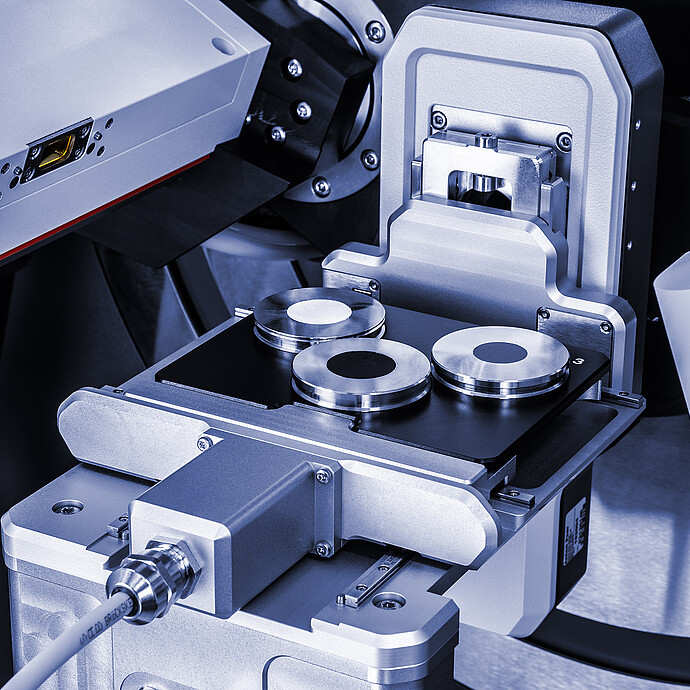

campionatore automatico Stage XY
- Campionamento automatico di 3, 6, 12 o 48 campioni
- Supporta tutti i tipi di campioni, ad esempio polveri, solidi, fibre, film sottili
- Consente la misurazione di riflessione e trasmissione
- Il funzionamento completamente integrato e automatizzato evita gli errori

Accessori per XRDynamic 500:
campionatore automatico Campionatore automatico XRDynamic
- Campionamento automatico di un massimo di 105 campioni
- Supporta tutti i tipi di campioni, ad esempio polveri, solidi, fibre, film sottili
- Fornisce dati consistenti e di alta qualità
- Il funzionamento completamente integrato e automatizzato evita gli errori

HEATING STRIP PLATINUM 102x10x1 mm
Heating strip made of pure platinum with thickness 1 mm. Strip delivered with welded Pt-10%RhPt thermocouple.

HEATING STRIP PLATINUM 102x10x0.5 mm
Heating strip made of pure platinum with thickness 0.5 mm. Strip delivered with welded Pt-10%RhPt thermocouple.

REFLECTION SAMPLE HOLDERS FOR XY-6 STAGE (1 SD, 3 pcs)
Set of 3 front loading sample holders for XRD studies in reflection geometry with the XY stage for 6 samples (20 mm inner diameter, 1 mm sample depth, made of stainless steel).

REFLECTION SAMPLE HOLDERS FOR XY-12 STAGE (2.5 SD, 6 pcs)
Set of 6 front loading sample holders for XRD studies in reflection geometry with the XY stage for 12 samples (20 mm inner diameter, 2.5 mm sample depth, made of stainless steel).

REFLECTION SAMPLE HOLDERS FOR XY-12 STAGE (1 SD, 6 pcs)
Set of 6 front loading sample holders for XRD studies in reflection geometry with the XY stage for 12 samples (20 mm inner diameter, 1 mm sample depth, made of stainless steel).

SPARE PARTS PASTECELL (300 °C)
Spare parts for the Pastecell, including:
- 2 Pcs. O-ring sets
- 10 Pcs. windows for < 300 °C

SAMPLE CARRIER FLAT MADE OF PLATINUM FOR HTK OVEN CHAMBER
Spare sample carrier without cavity made of Platinum.

SAMPLE CARRIER 0.8mm DEEP MADE OF PLATINUM FOR HTK OVEN CHAMBER
Spare sample carrier with a cavity of 0.8 mm depth made of Platinum.

Camera ad alta temperatura:

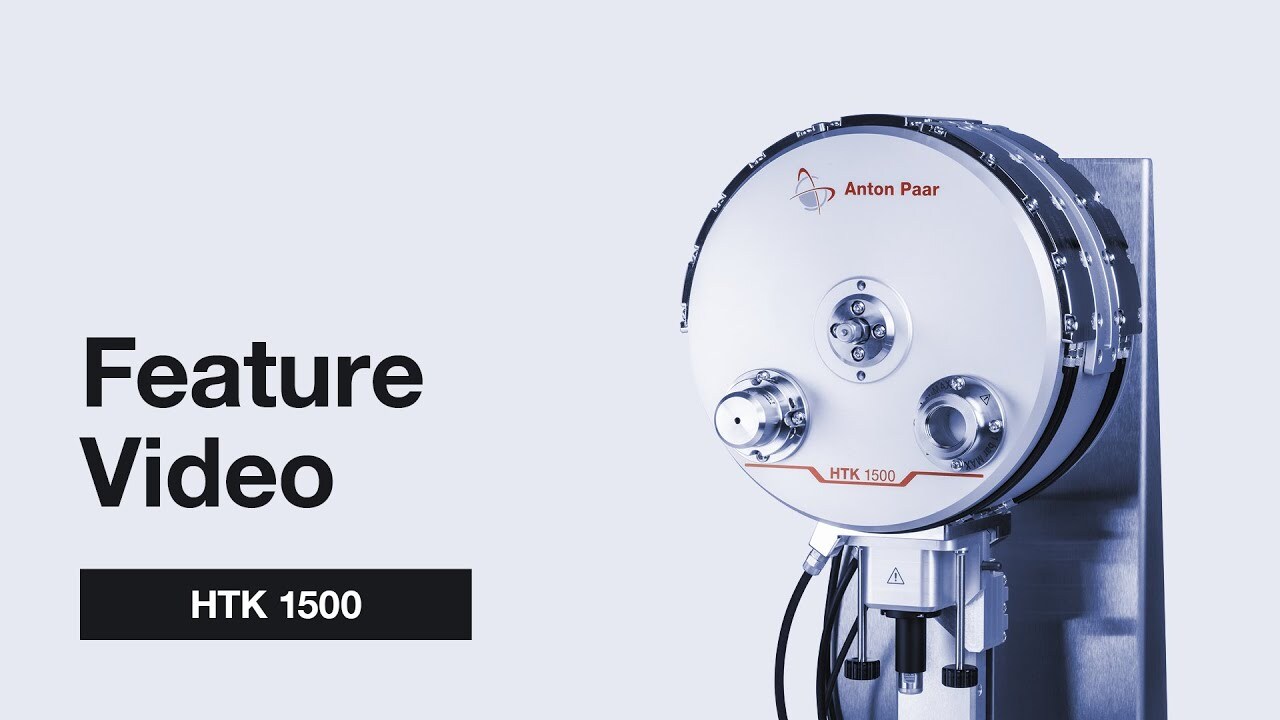

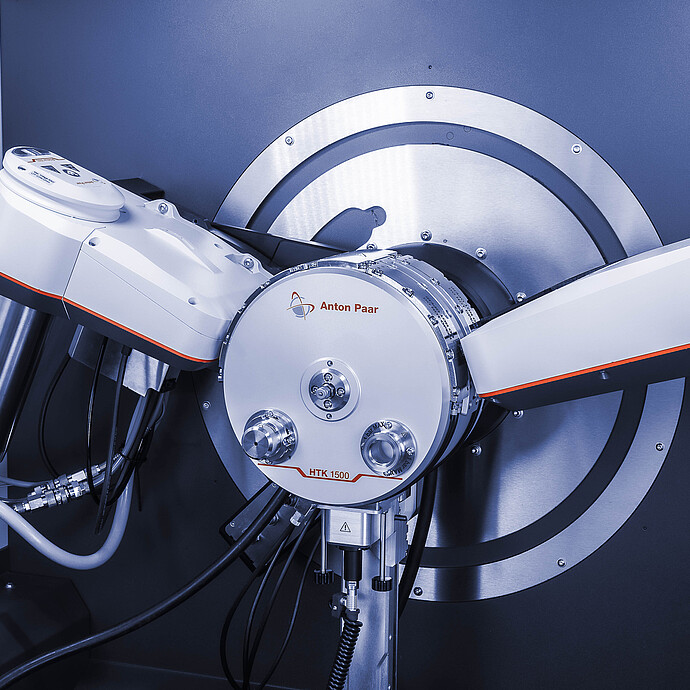

HTK 1500N
- Dispositivo di riscaldamento ambientale "vero" da 25°C a 1.500°C
- Massima precisione di temperatura per le vostre analisi
- Conversione rapida da misurazioni di riflessione a misurazioni di trasmissione
- Esecuzione di misurazioni in diverse atmosfere gassose
- Integrazione perfetta con il diffrattometro multiuso XRDynamic 500

SPARE PARTS XRDynamic 500
Spare parts for XRDynamic 500, including:
- set of O-rings
- set of window foils for primary and secondary optics units
- Vacuum grease

Sorgente di raggi X a tubo sigillato:
Primux 3000
- Potente sorgente di raggi X per analisi radiografiche avanzate
- Un'ampia varietà di materiali anodici disponibili
- Semplice sostituzione del tubo radiogeno o modifica della messa a fuoco del tubo

Ottica XRD avanzata
- Ottica multistrato a raggi X ad alta intensità
- Ottica a fascio parallelo e focalizzata adatta a ogni lunghezza d'onda
- Soppressione massima di Kβ con monocromatori primari

Unità di rilevamento XRD:
Pixos
- Implementa la più recente tecnologia del rilevatore di pixel del CERN con riduzione avanzata del rumore
- Misura in modalità 0D o 1D con scelta di materiale del sensore
- Dimensione dei pixel minore (55 µm x 55 µm) per una risoluzione eccezionale
- Filtro energetico per ridurre ulteriormente lo sfondo di misurazione

Accessori per XRDynamic 500:
supporti e contenitori per campioni XRD
- Supporti per campioni per tutte le applicazioni
- Supporti per misurazioni di batterie operative
- Ampia gamma di contenitori per campioni XRD per diversi tipi di campioni
- Riconoscimento dei componenti e allineamento automatico

Camera evacuata per SAXS e XRD ad alta risoluzione:
modulo EVAC
- Rapporto segnale/rumore imbattibile grazie al percorso di fascio completamente evacuato
- Ottiche SAXS dedicate per misurazioni con la qualità di uno strumento SAXS autonomo
- Adatto per studi XRD ad alta risoluzione in riflessione o trasmissione
- Misurazione senza alcun vincolo per l'intervallo 2θ

Software XRD:
analisi XRD
- Pacchetto software versatile per l'analisi della diffrazione delle polveri
- Funzione di ricerca/riscontro per una rapida e accurata identificazione della fase
- Analisi Rietveld con fasi abbinate o caricate manualmente
- Flussi di lavoro di analisi ottimizzati, compresa l'analisi in batch, per accelerare e semplificare i vostri compiti analitici

Camera a bassa temperatura:
TTK 600

Camere con filamento riscaldante ad alta temperatura:
HTK 16N | HTK 2000N
- Supporta studi XRD in situ fino a 1.600 °C o 2.300 °C
- Spostamento del campione ridotto al minimo con posizionamento stabile del filamento riscaldante
- Controllo preciso della temperatura con termocoppie doppie e gradienti minimi
- Design durevole con materiali di alta qualità e scambio campioni rapido e semplice

Camera umida criogenica CHC plus⁺
Per maggiori informazioni
Camera per reattore:
XRK 900

Supporti da banco per riscaldamento:
BTS 150 | BTS 500
- Design compatto e brevettato ottimizzato per applicazioni XRD da banco
- Intervallo di controllo della temperatura: -10 °C a +150 °C (BTS 150) e fino a 500 °C (BTS 500)
- Controllo della temperatura rapido e preciso con sensore vicino al campione
- Gestione dei campioni semplice, allineamento e controllo remoto via USB

Forno a camera ad alta temperatura HTK 1200N
- Supporta studi di XRD in situ fino a 1.200 °C in varie atmosfere
- Misurazione della temperatura precisa e affidabile con un'ottima uniformità
- Opzione di campionamento su ruota per migliorare la qualità dei dati e portacampioni flessibili
- Design durevole e compatto compatibile con la maggior parte dei goniometri
