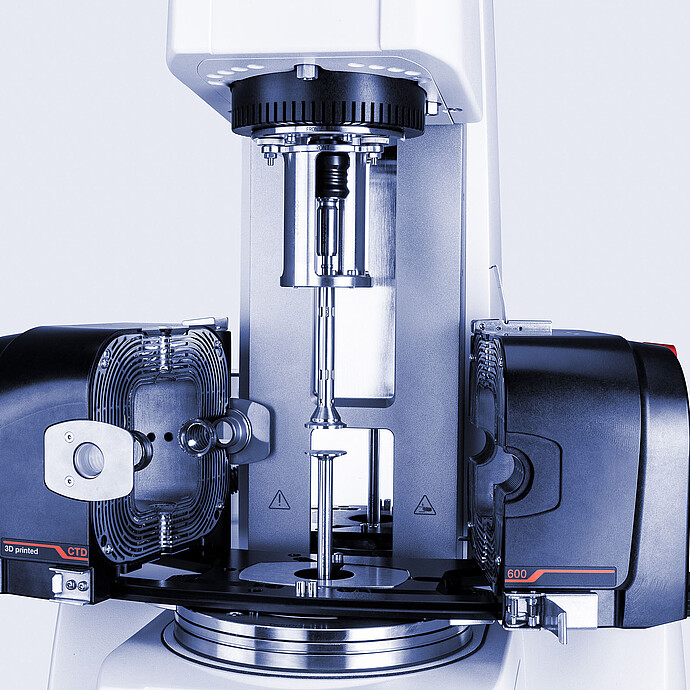

Reómetro avanzado:
MCR 703
-
-
-
- +9
- Reómetro avanzado con una variedad inigualable de modos de trabajo
- Máxima precisión para investigaciones sofisticadas
- Ampliación de la caracterización de materiales con modo de contramovimiento
- DMA en torsión, tracción, flexión y compresión
- Más de 200 accesorios para un sinfín de posibilidades de investigación y desarrollo
El MCR 703 MultiDrive y el MCR 703 Space MultiDrive son los reómetros avanzados más versátiles que existen. Además de todas las características estándar del MCR 503, también pueden equiparse con una unidad de accionamiento inferior adicional. Esto significa que puede realizar ensayos reológicos con dos transductores de torque y unidades de accionamiento a la vez, brindando múltiples posibilidades para su investigación. No existen limitaciones en cuanto a modos de ensayo, sistemas de medición, accesorios, dispositivos de temperatura y precisión de medición. Además, el MCR 703 Space MultiDrive ofrece un espacio de trabajo máximo que facilita el uso de accesorios e instrumentos adicionales.
Características principales
Un reómetro, todos los modos de trabajo reológico
Se trata del reómetro perfecto para requisitos avanzados de medición y precisión. La combinación de dos unidades de accionamiento le permite realizar mediciones reológicas en modo Transductor de Motor Combinado (CMT) y en modo Transductor de Motor Separado (SMT). Usando un único motor EC con soporte de cojinete de aire en modo CMT, puede aprovechar al máximo el control de posición en tiempo real del motor (TruStrain) y realizar ensayos “clásicos” con esfuerzo controlado. En modo SMT, un motor se utiliza únicamente como transductor de torque, mientras que el otro actúa como unidad de accionamiento para obtener los resultados más puros. Esto hace que el reómetro avanzado sea ideal incluso para regímenes transitorios, como relajación de esfuerzo, mediciones de corte inicial o ensayos oscilatorios en un amplio rango de frecuencias.
* Medición
** Accionamiento
Supera los límites de la caracterización de materiales.
En el modo de contramovimiento, el reómetro avanzado emplea ambos motores EC con soporte de cojinete de aire como unidades de accionamiento, así como transductores de torque que se mueven en direcciones opuestas. Cree, por ejemplo, un plano de estancamiento fijo en una muestra mientras la visualiza con un microscopio, para un análisis avanzado de la estructura durante toda la medición. En combinación con el accesorio universal de extensión, este modo también permite realizar ensayos de extensión con torques medidos mínimos y alcanzar elongaciones hasta ahora inalcanzadas, con deformaciones de Hencky superiores a ocho. Con tales capacidades, este reómetro avanzado ofrece una caracterización más completa del endurecimiento por deformación. El modo de contramovimiento simplemente duplica la velocidad efectiva, hasta una diferencia máxima de 6,000 rpm.
DMA en torsión, tracción, flexión, compresión y más
El MCR 703 es más que un simple reómetro rotacional: es un reómetro avanzado multifuncional que también admite el análisis mecánico dinámico (AMD). Al reemplazar la unidad de accionamiento rotacional inferior por un accionamiento lineal, se puede realizar DMA en flexión o compresión utilizando geometrías como flexión en tres puntos, voladizo o placas paralelas. Además, en combinación con geometrías para películas, fibras y muestras rectangulares o cilíndricas, el accionamiento lineal puede usarse para realizar DMA en tracción, mientras que la unidad de accionamiento rotacional superior se utiliza para DMA en torsión. Esto también permite realizar DMA axial-torsional en una sola muestra dentro de una única definición de ensayo, y posibilita la determinación del coeficiente de Poisson y la caracterización rápida dependiente de la dirección de materiales anisotrópicos.
Aplicaciones antes impensables
El MCR 703 Space MultiDrive lleva el rendimiento excepcional de nuestro reómetro estrella, el MCR 703 MultiDrive, aún más lejos. Está diseñado para ofrecer una modularidad, flexibilidad, libertad y funcionalidad únicas, aptas para cualquier tipo de reología y métodos combinados. El diseño abierto del instrumento maximiza el espacio de trabajo y permite conectar el MCR 703 Space MultiDrive con una variedad de configuraciones externas adicionales para una caracterización avanzada de materiales (por ejemplo, microscopía confocal y reología al mismo tiempo). Además, la caja electrónica separada del reómetro permite instalarlo en lugares con espacio limitado o en una caja de guantes de laboratorio, incluso al utilizar una atmósfera de gas inerte (nitrógeno, argón) (por ejemplo, para mediciones de alta temperatura en muestras con cierto grado de peligrosidad).
Más de 200 accesorios
El MCR 703 MultiDrive y el MCR 703 Space MultiDrive se pueden combinar con cualquier sistema de medición, dispositivo de temperatura y/o accesorio específico para aplicaciones reconocible dentro de la serie MCR de Anton Paar, con el fin de realizar análisis reológicos estándar y sofisticados. Esto permite que la plataforma de ensayos se utilice no solo para reología y DMA, sino también como reómetro de polvos, tribómetro y máquina de ensayo universal. La función Toolmaster reconoce y configura automáticamente todos los dispositivos y sistemas de medición conectados. Además, la función QuickConnect permite la conexión de sistemas de medición utilizando solo una mano. Esta modularidad hace que nuestros reómetros avanzados sean muy flexibles y garantiza una adaptación sencilla de la configuración a sus necesidades.
Especificaciones
| MCR 702e MultiDrive MCR 702e Space MultiDrive | ||
|---|---|---|
| Configuración con 1 motor EC | Configuración con 2 motores EC | |
| Diseño de los cojinetes | Aire, carbono de poros finos | |
| Diseño del motor | Motor sincrónico de imanes permanentes de conmutación electrónica (EC) | |
| Transductor de desplazamiento | Codificador óptico de alta resolución | |
| Diseño de medición de fuerza normal | Sensor capacitivo de 360°, sin contacto, totalmente integrado en el cojinete | |
| Modos de trabajo | CMT | CMT, SMT, Contramovimiento1) |
| Torque mínimo (rotación) | 1 nNm | 1 nNm |
| Torque mínimo (oscilación) | 0.2 nNm | 0.2 nNm |
| Torque máximo | 230 mNm | 230 mNm |
| Resolución del torque | 0.05 nNm | 0.05 nNm |
| Deflexiones angulares, resolución | <1 nrad | |
| Velocidad angular mínima2) | 0 rad/s | |
| Velocidad angular máxima / rapidez máxima | 314 rad/s 3,000 rpm | 628 rad/s 6,000 rpm |
| Frecuencia mínima3) | 2 Hz x 10-8 Hz | |
| Frecuencia máxima | 200 Hz | |
| Rango de fuerza normal | 0.001 N a 50 N | |
| Resolución de separación | 0.0625 µm | |
| TruStrain | ✓ | ✓ |
| Listo par realizar DMA en tensión, flexión y compresión | ✓ | ✓ |
| Listo para realizar DMA axial-torsional4) | ✓ | ✓ |
| Gestión térmica activa del motor | ✓ | ✓ |
| Con placa de apoyo expuesta5) | ✓ | ✓ |
| Dimensiones (An x Al x Pr) | MCR 703 MultiDrive: 453 mm x 775 mm x 673 mm MCR 703 Space MultiDrive: 300 mm x 775 mm x 584 mm Caja electrónica: 333 mm x 231 mm x 576 mm | |
| Peso | MCR 703 MultiDrive: 50 kg MCR 703 Space MultiDrive: 52 kg Caja electrónica: 16 kg | MCR 703 MultiDrive: 60 kg MCR 703 Space MultiDrive: 62 kg Caja electrónica: 16 kg |
Marcas comerciales: RheoCompass (917 7015), MultiDrive (16731581), TwinDrive Rheometry (7081128), SmartPave (16731556), T-Ready (9176983), Toolmaster (3623873), TruRate (9176967), TruRay (15273915), TruStrain (9176918)
Patentes: US Pat. 8453496, 9766172, 9574983, 10908058, 8132445, 10031057, 9702809, AT Pat. 513661, DE Pat. 102015100714
✓ incluido | o opcional | x no incluido
1) US Pat. 8453496
2) En modo de esfuerzo de corte controlado (CSS). En modo de velocidad de corte controlada (CSR), dependiendo de la duración del punto de medición y la frecuencia de muestreo.
3) Valor teórico (duración por ciclo = 2 años).
4) US Pat. 9574983 y US Pat. 10908058.
5) MCR 703 Space MultiDrive: espacio de trabajo único y maximizado debajo de la placa de soporte del reómetro y a ambos lados del instrumento.
Estándares
ASTM
DIN
DIN EN ISO
EN
ISO
Farmacéutica europea
US Pharmacopoeia (USP)
Estándares
ASTM
DIN
DIN EN ISO
EN
DIN EN
ISO
Farmacéutica europea
US Pharmacopoeia (USP)
Servicio Certificado Anton Paar
- más de 350 expertos técnicos certificados por el fabricante en todo el mundo
- Soporte calificado en su idioma local
- Protección para su inversión durante todo su ciclo de vida
- 3 años de garantía
Documentos
-
3-PB of Bitumen Using a Rheometer Equipped with an Additional Lower Linear Drive Informes de aplicación
-
Accelerated Creep Testing of Polymers by the Stepped Isothermal Method Informes de aplicación
-
Calculation of the Critical Shear Rate in a Cylinder Measuring System Informes de aplicación
-
Characterization of Shape-Memory Materials Informes de aplicación
-
Characterization of a Low-Viscosity Surfactant Solution Using a Double-Gap Geometry Informes de aplicación
-
Characterizing Dynamic Mechanical Properties of Carbon Fiber Reinforced Composites Informes de aplicación
-
Creep Behavior of Polyamide Immersed in Water Informes de aplicación
-
DMA: Polymeric Foam Immersed in Fluid Media Informes de aplicación
-
Determination of Humidity-Dependent E-Moduli Informes de aplicación
-
Determination of Mechanical Properties of Balance Springs Informes de aplicación
-
Dynamic Mechanical Characterization of Fully Bio-Based Composites Informes de aplicación
-
E-Book - Automotive tribology: Analyzing greases, oils and components Informes de aplicación
-
E-Book - Field Guide to Battery Materials Characteriation. Revisada y actualizada Informes de aplicación
Productos similares
Productos complementarios
Si no encuentra el artículo que necesita, por favor póngase en contacto con su representante de ventas de Anton Paar.
MEAS. CYLINDER B-DG42
MCR 703 MultiDrive | Space MultiDrive
D: 42 mm
MEAS. PLATE PP20
MCR 703 MultiDrive | Space MultiDrive
D: 20 mm
MEAS. PLATE PP12
MCR 703 MultiDrive | Space MultiDrive
D: 12 mm
MEAS. PLATE PP08
MCR 703 MultiDrive | Space MultiDrive
D: 8 mm
MEAS. CYLINDER B-CC45
MCR 703 MultiDrive | Space MultiDrive
D: 45 mm
MEAS. CYLINDER B-CC25
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm
MEAS. CYLINDER B-CC14
MCR 703 MultiDrive | Space MultiDrive
D: 14 mm
STIRRER ST24-2D/2V/2V-30/109
MCR 703 MultiDrive | Space MultiDrive
D: 24 mm, 6 wings, 2 diag., 4 vertical
MEAS. PLATE PP15
MCR 703 MultiDrive | Space MultiDrive
D: 15 mm
STIRRER ST22-4V-40/113
MCR 703 MultiDrive
D: 22 mm, 4 wings vertical
MEAS. CYLINDER B-CC20
MCR 703 MultiDrive | Space MultiDrive
D: 20 mm
MEAS. CYLINDER B-CC27
MCR 703 MultiDrive | Space MultiDrive
D: 26.66 mm
MEAS. CYLINDER B-CC17
MCR 703 MultiDrive | Space MultiDrive
D: 16.66 mm
MEAS. CYLINDER B-DG26.7
MCR 703 MultiDrive | Space MultiDrive
D: 26.66 mm
MEAS. CONE CP25-1
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm, angle: 1°
MEAS. CONE CP25-2
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm, angle: 2°
MEAS. CONE CP50-1
MCR 703 MultiDrive | Space MultiDrive
D: 50 mm, angle: 1°
MEAS. CONE CP50-2
MCR 703 MultiDrive | Space MultiDrive
D: 50 mm, angle: 2°
MEAS. PLATE PP25
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm
MEAS. PLATE PP50
MCR 703 MultiDrive | Space MultiDrive
D: 50 mm
MEAS. PLATE PP04
MCR 703 MultiDrive | Space MultiDrive
D: 4 mm
MEAS. PLATE PP25/SP
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm
MEAS. PLATE PP08/SP
MCR 703 MultiDrive | Space MultiDrive
D: 8 mm
MEAS. PLATE PP40
MCR 703 MultiDrive | Space MultiDrive
D: 40 mm
MEAS. CONE CP40-1
MCR 703 MultiDrive | Space MultiDrive
D: 40 mm, angle: 1°
MEAS. CONE CP40-2
MCR 703 MultiDrive | Space MultiDrive
D: 40 mm, angle: 2°
MEAS. PLATE PP50/S
MCR 703 MultiDrive | Space MultiDrive
D: 50 mm, sandblasted
MEAS. CONE CP50-0.5
MCR 703 MultiDrive | Space MultiDrive
D: 50 mm, angle: 0.5°
MEAS. CONE CP35-1
MCR 703 MultiDrive | Space MultiDrive
D: 35 mm, angle: 1°
MEAS. PLATE PP25/P2
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm, profiled: 1X0.5
MEAS. PLATE PP25/S
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm, sandblasted
MEAS. PLATE PP50/P2
MCR 703 MultiDrive | Space MultiDrive
D: 50 mm, profiled: 1X0.5
MEAS. CONE CP25-0.5
MCR 703 MultiDrive | Space MultiDrive
D: 25 mm, angle: 0.5°
STIRRER ST22-6V-16/106
MCR 703 MultiDrive | Space MultiDrive
D: 22 mm, 6 wings vertical (Haake FL 100)
MEAS. CONE CP20-0.5
MCR 703 MultiDrive | Space MultiDrive
D: 20 mm, angle: 0.5°
STIRRER ST22-4V-16/106
MCR 703 MultiDrive | Space MultiDrive
D: 22 mm, 4 wings diagonal (Haake FL 100)
MEAS. CONE CP60-0.5
MCR 703 MultiDrive | Space MultiDrive
D: 60 mm, angle: 0.5°
MEAS. CONE CP40-0.3
MCR 703 MultiDrive | Space MultiDrive
D: 40 mm, angle: 0.3°
MEAS. CYLINDER B-CC28.72-15
MCR 703 MultiDrive | Space MultiDrive
D: 28.72 mm, L_CYL: 15 mm Recommended for C-PTD200, C-ETD300 and C-ETD200/XL
STIRRER ST24-4V-30/124
MCR 703 MultiDrive | Space MultiDrive
D: 24 mm, 4 wings vertical
ENVELOPE DENSITY SHAFT
MCR 703 MultiDrive | Space MultiDrive
- PP50/187/PE/PFC
- Spare part for Envelope Density Set
MEAS. SHAFT BC12.7
MCR 703 MultiDrive | Space MultiDrive
D: 12.7 mm
MEAS. SYSTEM DG26.7/AL
MCR 703 MultiDrive | Space MultiDrive
D: 26.7 mm, aluminium Consisting of:
- Meas. cylinder B-DG26.7
- Meas. cup C-DG26.7/AL
MEAS. SYSTEM CC27
MCR 703 MultiDrive | Space MultiDrive
D: 26.66 mm Consisting of:
- Meas. cylinder B-CC27
- Meas. cup C-CC27
MEAS. SYSTEM CC39/AL/XL
MCR 703 MultiDrive | Space MultiDrive
D: 39 mm, aluminium Consisting of:
- Meas. cylinder B-CC39
- Meas. cup C-CC39/AL/XL
MEAS. SYSTEM DG26.7
MCR 703 MultiDrive | Space MultiDrive
D: 26.7 mm Consisting of:
- Meas. cylinder B-DG26.7
- Meas. cup C-DG26.7
MEAS. SYSTEM CC39/XL
MCR 703 MultiDrive | Space MultiDrive
D: 39 mm Consisting of:
- Meas. cylinder B-CC39
- Meas. cup C-CC39/XL
MEAS. SYSTEM CC27/AIR
MCR 703 MultiDrive | Space MultiDrive
D: 26.66 mm Consisting of:
- Meas. cylinder B-CC27
- Meas. cup C-CC27/AIR
MEAS. SYSTEM DG26.7/AIR
MCR 703 MultiDrive | Space MultiDrive
D: 26.7 mm Consisting of:
- Meas. cylinder B-DG26.7
- Meas. cup C-DG26.7/AIR
MEAS. SYSTEM CC27/AL
MCR 703 MultiDrive | Space MultiDrive
D: 26.66 mm, aluminium Consisting of:
- Meas. cylinder B-CC27
- Meas. cup C-CC27/AL
MEAS. SYSTEM CC17/AL
MCR 703 MultiDrive | Space MultiDrive
D: 16.66 mm, aluminium Consisting of:
- Meas. cylinder B-CC17
- Meas. cup C-CC17/AL
SPLASH GUARD MCR XX3
MCR 703 MultiDrive | Space MultiDrive
Software del reómetro RheoCompass™
MCR 703 MultiDrive
- Software para su reómetro Anton Paar
- Plantillas y métodos de análisis predefinidos
- Funciones de informe y automatización
- Personalice la definición de los ensayos y los métodos de análisis de forma detallada
- En conformidad con normativas de QM como GLP/GMP y 21 CFR Parte 11
Accesorio para MCR y RheolabQC:
Soporte de recipientes flexible
MCR 703 MultiDrive | Space MultiDrive
- Accesorios para «Caracterización de materiales más extensa".
- Contenedores, por ejemplo: latas de pintura, recipientes de yogur, otros contenedores
- Puede combinarse con agitadores, geometrías de cilindro concéntrico y sensores de temperatura Pt100
Control de temperatura para MCR:
dispositivos de temperatura de líquidos (LTD)
MCR 703 MultiDrive | Space MultiDrive
- Para mediciones a temperaturas constantes de -30 °C a 180 °C
- Para geometrías de medición de , plato paralelo, cono plato, cilindros concéntricos y doble gap
MEAS. CONE CP60-1
MCR 703 Space MultiDrive
D: 60mm, angle: 1°
Control de la temperatura:
Dispositivos de temperatura por convección (de -160 ºC a +1,000 ºC)
MCR 703 MultiDrive | Space MultiDrive
- Para mediciones reológicas y de DMA con control de temperatura realizadas en fundidos, sólidos, películas y fibras, de –160 °C a +1,000 °C.
- Distribución homogénea de la temperatura para obtener resultados precisos y estables.
- Para sistemas de medición MCR: plato-paralelo, cono-plato, DMA en torsión o extensión, control de humedad relativa y más
Accesorio para MCR:
Espectrómetro dieléctrico
MCR 703 MultiDrive | Space MultiDrive
- Combinar reología y espectroscopia dieléctrica
- Estudio de la respuesta de un material a un campo eléctrico aplicado
- Obtención de información sobre la estructura y el comportamiento de un material
Accesorio para MCR:
Dispositivo electrorreológico
MCR 703 MultiDrive | Space MultiDrive
- Accesorios para la "configuración de parámetros adicionales"
- Caracterización de los fluidos electroreológicos
- Pueden aplicarse campos eléctricos hasta 12,5 kV
Ajustes del reómetro MCR para:
Densidad envolvente
MCR 703 MultiDrive | Space MultiDrive
- Densidad envolvente y configuración del líder en caracterización de polvos
- Adquiera un dispositivo de densidad envolvente y aproveche la funcionalidad completa del reómetro
- Opción económica para determinar la densidad envolvente
- Cumplimiento con la norma CFR 21 Parte 11
- Detección automática de la configuración para ahorrar tiempo y eliminar errores
Accesorio para MCR:
Opción de humedad
MCR 703 MultiDrive | Space MultiDrive
- Accesorios para la "configuración de parámetros adicionales"
- Controle el impacto de la humedad relativa en el comportamiento del material reológico.
Accesorio para dispositivos de temperatura MCR:
opciones de baja temperatura
MCR 703 MultiDrive | Space MultiDrive
- Combinable con dispositivos de temperatura por convección y eléctricos
- Soluciones personalizadas para bajas temperaturas de hasta -15 °C, -90 °C o -170 °C
- Funcionalidad Toolmaster para configuración del sistema de manera automática y blindaje contra errores.
Opción microscopio para un reómetro con dos motores EC:
configuración de reomicroscopia
MCR 703 MultiDrive | Space MultiDrive
- Visualización del flujo en el plano de inactividad
- Caracterización de los cambios microestructurales a velocidades de corte más elevadas
- Asignación directa de las imágenes y los videos a los datos reológicos
Accesorio para MCR:
velocimetría de imágenes de partículas
MCR 703 MultiDrive | Space MultiDrive
- Accesorios para análisis de la estructura y reo-óptica
- Para la visualización de campos de flujo
Control de temperatura para MCR:
sistemas Peltier
MCR 703 MultiDrive | Space MultiDrive
- Enfriamiento y calentamiento sencillo y rápido
- Campana y placa Peltier refrigeradas por aire; sostenibles y rentables
- Control de temperatura con gradientes de temperatura minimizados de -50 ° C a +220 °C
- Sistema modular para combinar con accesorios reo-ópticos
- Para sistemas de medición cono-plato, plato-paralelo y cilíndrico.
Accesorio para MCR:
Celda de presión
MCR 703 MultiDrive | Space MultiDrive
- Para investigar el efecto de la presión en las propiedades reológicas
- Rango de presión único de hasta 1,000 bares
- Elija entre presurización con gas o con líquido
Microscopia reo-confocal:
MCR 703 Multidrive Space y reo-óptica
MCR 703 MultiDrive | Space MultiDrive
- Accesorio para análisis de estructuras: La reología se une a la microscopia confocal
- Reómetro MCR altamente versátil y el máximo espacio de trabajo para una investigación sofisticada
Accesorio óptico para MCR:
Adaptador del reómetro-espectrómetro infrarrojo
MCR 703 MultiDrive | Space MultiDrive
- Accesorios para análisis de la estructura y reo-óptica
- Conecta su espectrómetro infrarrojo con un reómetro MCR
- Investiga la composición química y la reología
Accesorio para MCR:
geometrías de reómetro
MCR 703 MultiDrive | Space MultiDrive
- Amplia gama de sistemas de medición para RheolabQC y para reómetros de la serie MCR.
- Cilindro concéntrico, doble gap, sistemas de cono-plato y platos-paralelos, geometrías de aspas y paletas, husillos Krebs
- Soluciones personalizadas a solicitud
Accesorio para MCR:
Celda de almidón
MCR 703 MultiDrive | Space MultiDrive
- Accesorio para una extensa caracterización de materiales
- Celda de pegado del almidón para analizar la gelatinización del almidón o su comportamiento de pegado
- Tasa máxima de calentamiento: 60 °C/min; tasa máxima de enfriamiento: 45 °C/min.
Accesorio óptico para MCR:
Sistema de curado por luz UV
MCR 703 MultiDrive | Space MultiDrive
- Accesorios para la configuración de parámetros adicionales
- Para la investigación de reacciones de curado por UV
- Caracterización simultánea del comportamiento reológico y de reacciones iniciadas por curado por UV.
- Control de temperatura incorporado.
- Fuentes de luz LED y de mercurio disponibles
Serie de reómetros de próxima generación de Anton Paar
Conozca más
