SAXS/WAXS rendszer:
SAXSpoint 700
-
-
-
- +7
- Egyedülálló mérőkamra – végtelen kísérleti lehetőségek
- Ragyogó eredmények a kategóriájában legjobb sugárkibocsátó rendszernek köszönhetően
- A nanoszerkezetek porozitásának, orientációjának, méretének, alakjának, szerkezetének és kristályosságának vizsgálata
- A kutatás felgyorsítása és a minőség biztosítása automatizálással
- Használható eredmények a nagy teljesítményű elemzőszoftverekkel

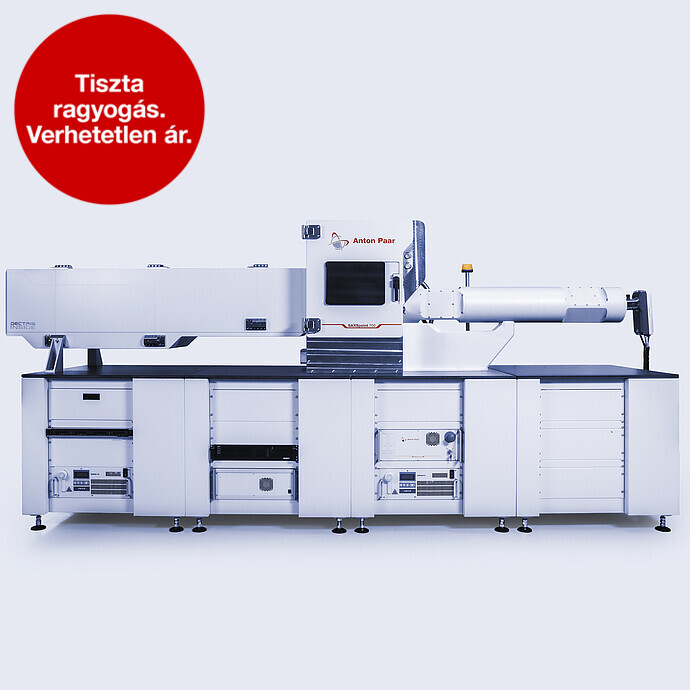

A SAXSpoint 700 a legkiválóbb szinkrotronérzékelő technológiával ellátott SAXS/WAXS/GISAXS/USAXS/RheoSAXS laboratóriumi sugárnyaláb a legnagyobb felbontás érdekében, egyetlen kompakt rendszerben. Az Anton Paar briliáns SAXS rendszere 620 nm-ig képes kezelni a nanostruktúrákat. A SAXSpoint 700 környezeti és nem környezeti feltételek mellett – még levegőben is – végezhető elemzéseket biztosít gyakorlatilag bármilyen anyaghoz. Tágas mérőkamrájának köszönhetően ez a SAXS-rendszer végtelen kísérleti lehetőségeket kínál. Vizsgálja könnyedén, nem destruktív módon az anyagok tulajdonságait nagy hatékonyságú, automatikus működést és adatelemzést biztosító szoftvercsomagjainkkal. A SAXSpoint 700 számos funkcióval rendelkezik a jövőbeli alkalmazásokhoz – mi több, az USAXS a mikrométeres tartományt is magában foglalja.
Legfontosabb funkciók
Egy végtelen kísérleti lehetőségeket kínáló SAXS-rendszer
A SAXSpoint 700 új és továbbfejlesztett mérőkamrája végtelen lehetőségeket nyit meg méretével, a mintakörnyezetek sokféleségével és a speciális kísérletekhez való testreszabhatóságával. Igazítsa SAXS-rendszerét a saját igényeihez, hogy könnyedén kielemezhesse a nanoszerkezetű anyagokat. Zökkenőmentes váltás a különböző mintaasztalok között a SAXSdrive™ szoftver és az automatikus asztalfelismerés révén, amely biztosítja az összes komponens automatikus összehangolását. Fedje le a -150 °C és 500 °C közötti, lenyűgözően széles hőmérséklet-tartományt, kombinálja a teljes reológiai és nanoszerkezeti vizsgálatokat a RheoSAXS modullal, és végezzen automatizált vizsgálatokat hőmérséklet-szabályozott mintavevőkkel – akár levegőben is!
Lenyűgöző teljesítmény
Dolgozzon fel nehezen vizsgálható mintákat a kategóriájában legjobb sugárkibocsátó rendszer segítségével. A legmagasabb spektrális tisztaságú (>99,9 % Cu Kα) röntgensugárnak és a szórásmentes nyalábkollimációnak köszönhetően a rendszer a szinkrotronhoz hasonló adatminőséget garantál (beleértve a SAXS/WAXS/GISAXS/USAXS/RheoSAXS esetében) minimális erőfeszítés és a lehető legrövidebb expozíciós idő mellett.
Lenyűgöző beállítási lehetőségeivel és az iparágban vezető optikai rendszerével ez a SAXS-rendszer lehetővé teszi a struktúrák felbontását 620 nm-ig (USAXS esetében a µm-tartományig) a legkisebb rendszerméret (3,6 m x 0,9 m) mellett.
SAXS és WAXS egy menetben
Nyerjen ki SAXS és WAXS adatokat egy menetben a Slidemaster segítségével. A SAXS-rendszer további átállítása nélkül, a mérések közötti beállítási lépések elhagyásával időt takaríthat meg. Egyszerűen válasszon az optimum q-tartományból a legnagyobb SAXS felbontás eléréséhz széles WAXS skálán bármely kísérletben. Mi több, az automatikus sugárnyaláb-leállításnak köszönhetően a folyamatból egy további lépés is kiesik, amivel még több időt és energiát takaríthat meg. Az EIGER2 R detektorok akár sugárnyaláb-leállítástól teljesen mentes méréseket is lehetségessé tesznek.
Erőteljes szoftver és egyedülálló szkriptkészítési képességek
Az intuitív SAXSdrive™ és SAXSanalysis™ szoftvermegoldások automatizált rutinlépésekkel kombinálhatók, lehetővé téve a kísérlet beállítását, miközben Ön fontosabb feladatokkal foglalkozik. Elemezze 1D és 2D adatkészleteit testreszabható sablonok segítségével, és határozza meg az olyan paramétereket, mint a girációs sugár (Rg), a részecskeméret, a Porod-állandó, a fajlagos felület vagy a Kratky-diagram. Exportálja adatait az összes népszerű csomagba a további elemzéshez.
Élvezze a kísérletek teljes körű irányítását a szkriptkészítési lehetőségekkel, melyeket a SAXS rendszer haladó szintű használatához tökéletes beállítást jelentő, egyedülálló Python API biztosít.
Támogatás, amikor szüksége van rá
Az Anton Paar standard hároméves garanciájávala legtöbbet hozhatja ki a befektetéséből. Maximálja SAXS-rendszere üzemidejét a szervizkérelmekre adott azonnali válaszokkal. Ha alkalmazástámogatásra van szüksége, világszerte 35 leányvállalatunk foglalkoztat alkalmazásszakértőket, biztosítva, hogy mindig legyen egy a közelben.
Műszaki adatok
| Röntgensugárforrás | Primux 100 mikro mikrofókuszú röntgenforrás (Cu, Mo; egyéb célanyagok kérésre) Opcionális kettős mikrofókuszú röntgenforrások (Cu és Mo; egyéb célanyagok kérésre) Nagy teljesítményű Ga/In MetalJet forrás |
| Röntgensugár-optika és kollimáció | Egyedileg tervezett AXO ASTIX/ASTIX++ optika (teljesen légüres) Automatizált szórásmentes sugárnyaláb-kollimáció (teljesen légüres) |
| Mintaasztalok és automata mintaváltók | TCStage hőmérséklet-szabályozott szakaszok (-150 °C és 500 °C között) Testreszabott megoldások igény esetén |
| Speciális funkciók | Slidemaster: mozgó detektor (X,Y,Z irányban történő transzláció) TrueFocus: automatikus önkiigazítás TrueSWAXS: folyamatos és egyidejű SWAXS vizsgálatok Stagemaster: XYZ-asztal a mintaasztalok automatikus felismerésével Opcionális nagy felbontású WAXS-modul Opcionális nagy teljesítményű optika, amely >6 x 108 ph/s röntgenáramot biztosít |
| Hőmérséklet-tartomány | -150 °C és +500 °C között |
| Hőmérsékleti pontosság | ±0,1 °C |
| Atmoszféra | Vákuum, levegő, inertgáz, páratartalom (igény esetén reaktív gázok) |
| Mintatartók | Kvarc kapilláris folyadékokhoz Testre szabott megoldások igény esetén, keressen bennünket. |
| Detektorok | 2D EIGER R és PILATUS4 R sorozatú HPC detektorok Nagyfelbontású WAXS modul (EIGER2 R sorozat) |
| Elérhető q-tartomány | 0,01 nm-1 és 49,3 nm-1 között (fődetektor) |
| Szoftver | SAXSdrive™ adatkinyerő szoftver SAXSanalysis™ adatfeldolgozó és adatelemző szoftver |
| Helyigény | 3,6 m x 0,9 m (Microsource változat, H x Sz) 4,5 m x 0,9 m (MetalJet változat, H x Sz) |
Szabványok
ISO
Anton Paar minősített szerviz
- világszerte több mint 350, gyártói tanúsítvánnyal rendelkező műszaki szakértő
- Szakértői támogatás az Ön nyelvén
- Befektetésvédelem a teljes életciklus során
- 3 év garancia
Dokumentumok
-
An Insight into the Structure of Copolymer Surfactants Alkalmazásjelentések
-
An Insight into the Structure of Surfactants Alkalmazásjelentések
-
Coir Fibers - SWAXS Studies of Structural Changes Induced by Tensile Stress Alkalmazásjelentések
-
Combined Rheo-SAXS Investigations using a Laboratory SAXS System Alkalmazásjelentések
-
Continuous SWAXS Data Studies with the EIGER2 R 500K WAXS Module Alkalmazásjelentések
-
Determining the Number Concentration of Gold Nanoparticles by SAXS Alkalmazásjelentések
-
Evaluating GISAXS Data with SAXSanalysis Using the BornAgain Export Alkalmazásjelentések
-
Fast SAXS Studies of Sensitive Biological Samples Alkalmazásjelentések
-
High-resolution Grazing-incidence Diffraction (GIXD) Studies on Pentacene Thin Films Alkalmazásjelentések
-
In-line SEC-SAXS of HSA Protein Using a Laboratory SAXS Instrument Alkalmazásjelentések
-
In-situ GISAXS heating experiments on self-assembled Gold nanoparticles Alkalmazásjelentések
-
Laboratory Rheo-SAXS Studies of Non-ionic Surfactants Alkalmazásjelentések
-
Mesoporous Thin Films – Investigating the Structure of Multi-Layered Films by GISAXS Alkalmazásjelentések
-
Protein Mass Determination using Small Angle X-Ray Scattering Alkalmazásjelentések
-
Protein Shape Determination by Small Angle X-Ray Scattering Alkalmazásjelentések
-
SAXSpoint 700: SAXS Measurements of Nanomaterials under Ambient Conditions Alkalmazásjelentések
Hasonló termékek
Fogyóeszközök & Tartozékok
Fogyóeszközök & Tartozékok
Tartozékok
Tartozékok
Ha nem találja, amit keres, lépjen kapcsolatba az illetékes Anton Paar értékesítési képviselővel.
Az alábbi online elérhetőségek alapján tájékozódhat, hogy tud-e online vásárolni a tartózkodási helyéről.
SPARE PARTS SAXSess HOUSING
PASTECELL WINDOWS FOR 120 °C (100 Pcs.)
SPARE PARTS PASTECELL (120 °C)
SPARE PARTS QUARTZ CUVETTE
PHỤ TÙNG FLOW CELL (SAXSess)
SPARE PARTS µ-CELL
WATERFILTER R50 FOR SEALED TUBE GENERATOR COOLING CIRCUIT
WARNING LAMP "X-RAY ON" FOR ID3003 GENERATOR
SPARE PEEK FERRULES AND NUTS FOR ASX(-c) AUTOSAMPLER
SPARE PARTS PASTECELL N
PASTECELL N WINDOWS FOR 120 °C (30 Pcs.)
PASTECELL N WINDOWS FOR 300 °C (30 Pcs.)
SPARE PARTS SAXSpoint 5.0 HOUSING
QUARTZ CUVETTE 1 mm FOR TCS Sample holder with 1 mm quartz capillary for measurements of
Hőmérséklet-szabályozott mintaasztalok:
TCStage
- Különálló minták kezelésére alkalmas, temperált mintatartó
- Dedikált mintatartók folyadékokhoz, szilárd anyagokhoz, pasztákhoz és gélekhez
- Speciális mintatartók, pl. a minták forgatásához, nyomás alatti mérésekhez, valamint eldobható kapillárisokhoz
- Hőmérséklet-tartomány: -150 °C – +600 °C
Fűtött mintatartó
- Temperált mintaasztalok az Anton Paar SAXSpoint rendszereihez
- Akár 20 szilárd, folyékony és paszta-/gélszerű minta automatikus pásztázása
- Fűtött/hűtött mintavevő, tartomány: –10 °C – 120 °C
- 2.0 verziójú fűtött mintavevő, tartomány: –150 °C – 350 °C
Bonse-Hart USAXS kamera:
USAXS modul
- Automatikus USAXS-, SAXS- és WAXS-vizsgálatok teljesen motorizált kísérleti beállítással
- Szondázási struktúrák a nanométerestől a mikrométeres szintig
- Egyidejű és precíz (± 0,1 °C) mintahőmérséklet-szabályozás
Automata mintaváltó:
ASX
- Akár 192 minta magas áteresztőképesség 96 lyukú táblákból
- Magas pontosságú injektálás 10 µL mintanyagtól
- Kompatibilis az összes Anton Paar áramlási cellával: Áramlási sejt, Csőszelet, SiN sejt
- Minimális hely szükséges
GISAXS asztal 2.0
- Nanostrukturált felületek és vékonyfilm minták vizsgálata
- Ideális mezopórusos vékonyfilmek, az oxid felületen megjelenő fémlerakódások, a felületen lerakódott nanorészecskék, lágy anyagrendszerek, és a felülethez csatolt biológiai anyagok vizsgálatához
- A minták megdönthetők és elforgathatók
Tenziós mintaasztal 2.0
- Az egyetlen kereskedelmi forgalomban lévő mintaasztal, melyet kifejezetten a nyújtási/feszítési jelenségek in-situ SWAXS vizsgálataira tervezetek
- Rostok, fóliák és vékonyfilm rétegek vizsgálatához
- Vizsgálatok 0,01 N és 600 N erő között
- Hőmérséklet-tartomány: -150 °C – +350 °C
Pára asztal
- A nanostruktúrák hőmérséklet- és nedvességfüggő SAXS és WAXS vizsgálataihoz
- Ideális a relatív páratartalom és a hőmérséklet hatásának vizsgálatára por és vékonyfilm mintákon
- Az elemzést vákuumban, levegőben és inert gázban végzi 10 °C és 110 °C között
Kombinált reológia és SAXS:
RheoSAXS modul
- Szerkezeti és reológiai tulajdonságok egyidejű vizsgálata
- Az áramlás irányával párhuzamos vagy arra merőleges mérésekre is lehetőség nyílik
- Minden létező SAXSpoint műszer bővíthető ezzel a modullal
