Inline-Schallgeschwindigkeitssensor:
L-Sonic

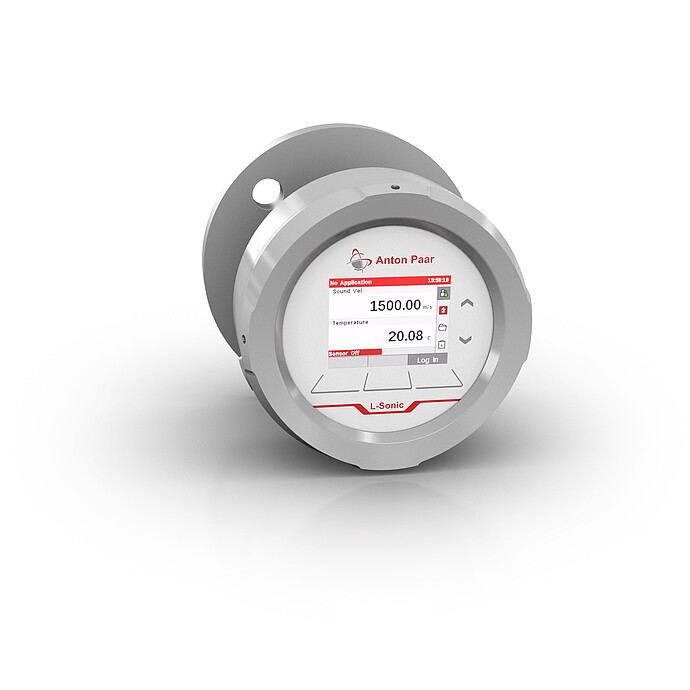

Name: Inline-Schallgeschwindigkeitssensor: L-Sonic 5100
Brand: Anton Paar

+10
360°

+10
360°

Modell:

Idealer Schallgeschwindigkeitssensor für Inline-Konzentrationsmessungen, Phasengrenzenerkennung, Produktidentifikation und Qualitätskontrolle
Robust, langlebig, präzise
Medienberührte Teile für anspruchsvollste chemische Anwendungen geeignet
Kein Bypass, keine Pumpen und keine Ventile erforderlich

Broschüre herunterladen

Highlights
Spezifikationen
Dokumente
Zubehör

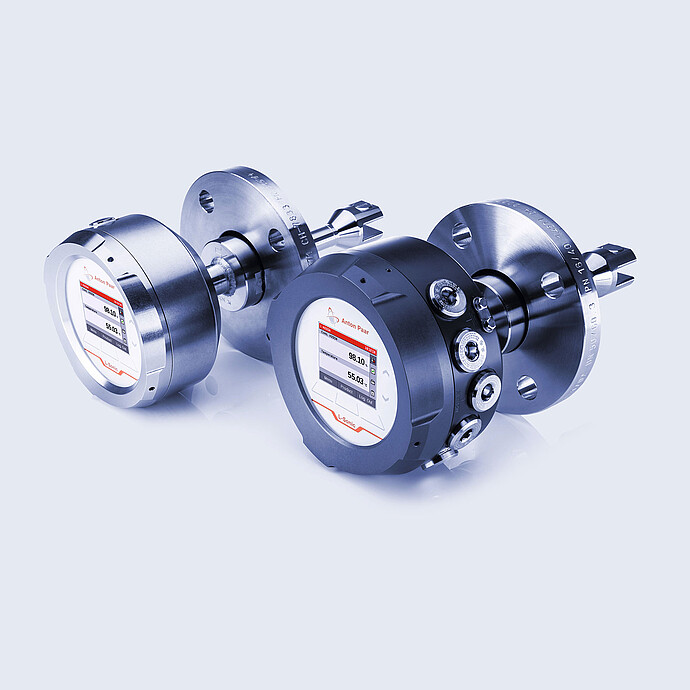

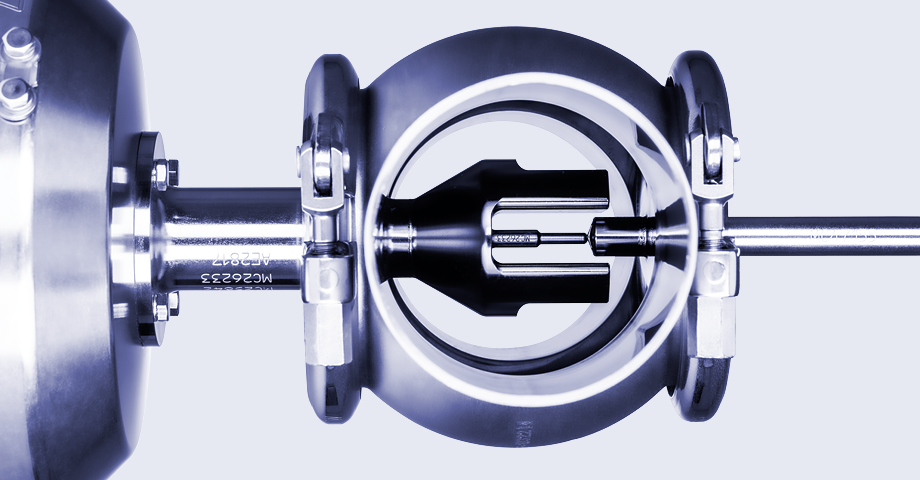

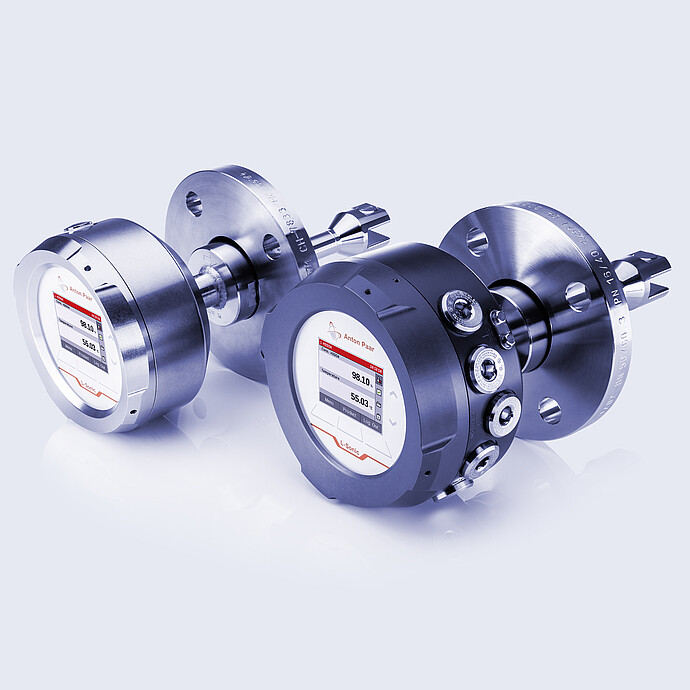

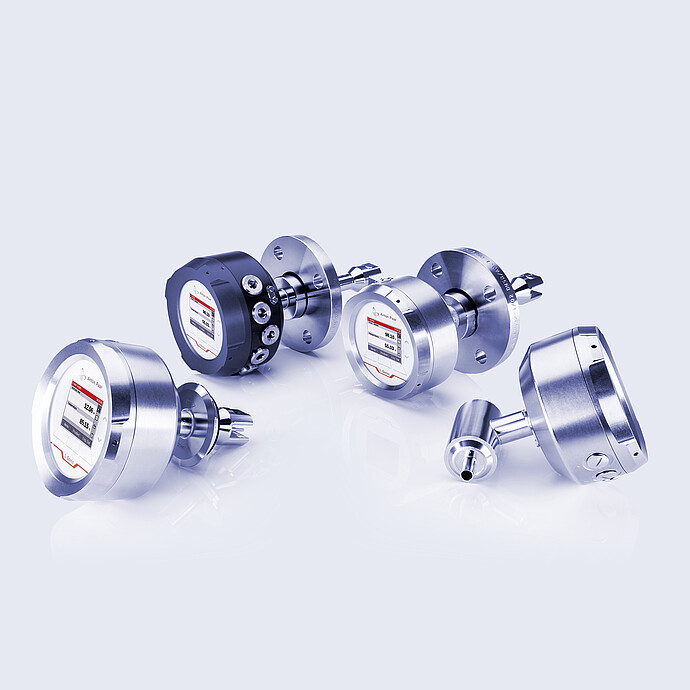

Unsere L-Sonic-Serie umfasst zwei Sensortypen und vereint mehr als 30 Jahre Erfahrung in der Entwicklung von Schallgeschwindigkeitsmesstechnik. L-Sonic 5100 ist ein Schallgeschwindigkeitsmessgerät in Gabelbauform, während L-Sonic 6100 als Rohrmessgerät speziell für hochpräzise OCR-Messungen ausgelegt ist.

Für die medienberührten Teile unserer Sensoren werden Werkstoffe wie Edelstahl, Hastelloy oder Monel verwendet. Diese bedienfreundlichen Sensoren werden weltweit in der chemischen Industrie, der Erdölindustrie und im Bergbau sowie in der Heizungs-, Lüftungs- und Klimatechnik und in der Brauindustrie eingesetzt.

Highlights

Hochpräzise messen

Messen Sie mit einer Wiederholbarkeit von bis zu 0,005 m/s und erzielen Sie hochgenaue Ergebnisse
Führen Sie Messungen durch, die nicht durch Gasblasen beeinträchtigt werden
Messen Sie selbst bei Strömungsgeschwindigkeiten nahe 0 m/s hochpräzise und zuverlässig
Führen Sie hochpräzise Temperaturmessungen zur exakten Formelkompensation durch
Sorgenfrei messen: Änderungen der Strömungsgeschwindigkeit, des Drucks und der Viskosität haben keinen Einfluss auf Ihre Ergebnisse

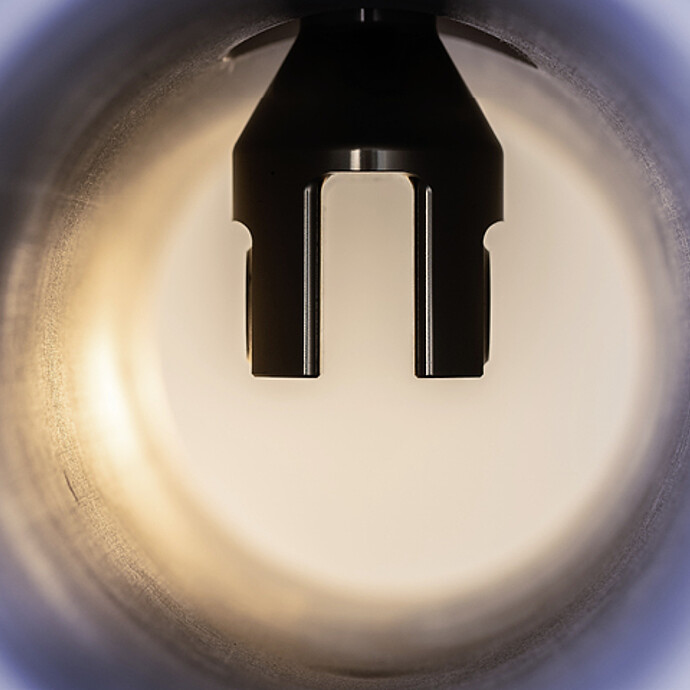

Dank robuster Bauweise des Schallgeschwindigkeitssensors anspruchsvollen Umgebungsbedingungen standhalten

Konfigurieren Sie Ihre Sensoren mit einer Auswahl hochwertiger Werkstoffe:
- Edelstahl 1.4404 als hochwertiger Standardwerkstoff für die Schwinggabel

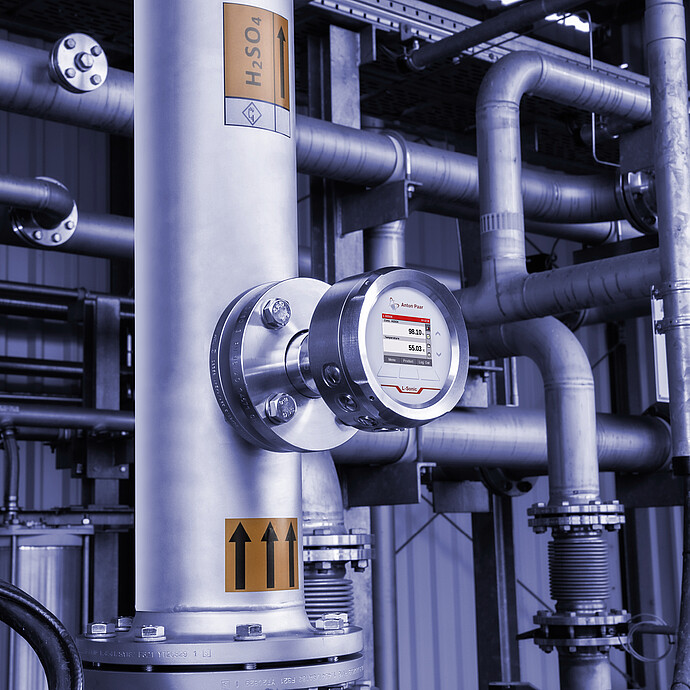

- Hastelloy als Hochleistungswerkstoff für Schwefelsäure und andere aggressive chemische Medien
- Monel-Legierung für Anwendungen mit Kaliumhydroxid (KOH) und Salzwasser

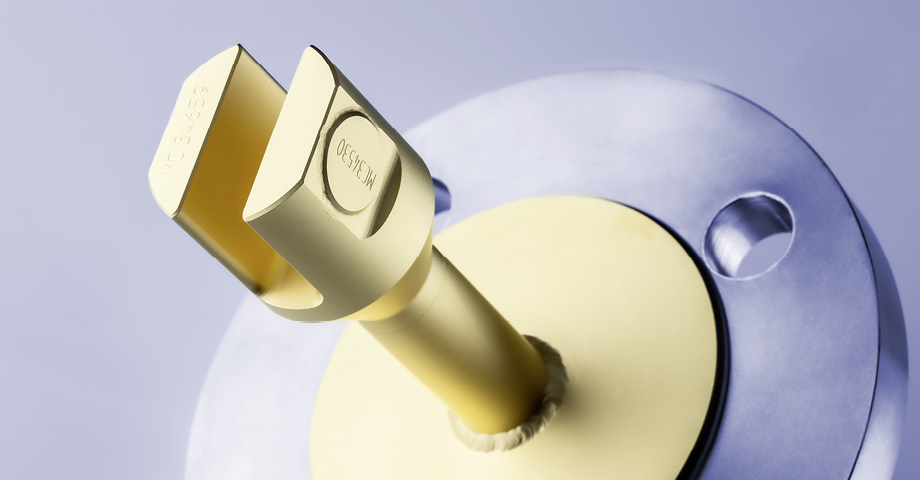

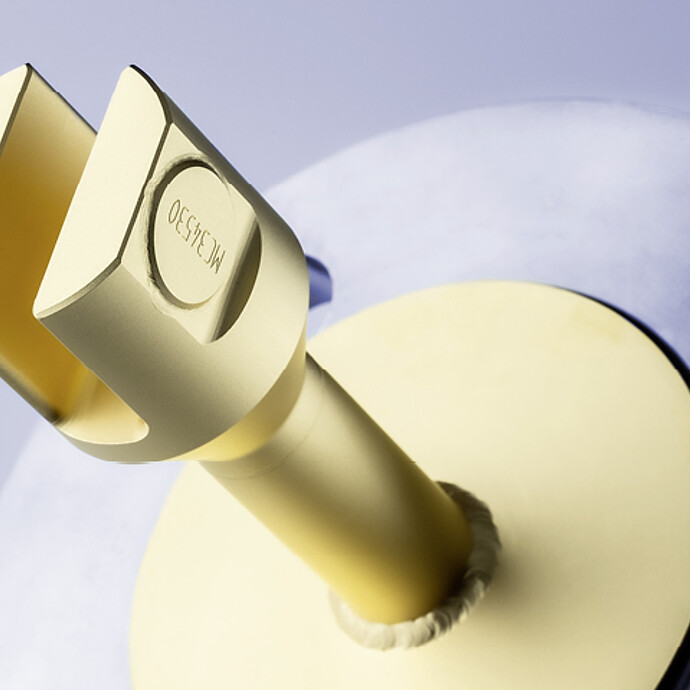

- 24-karätiges Gold und Rhodium für äußerst anspruchsvolle Einsatzbedingungen
Profitieren Sie von Ex-d- und Hygienezertifizierungen
Minimieren Sie Stillstandszeiten: Die gesamte L-Sonic-Serie ist wartungsfrei
Für CIP/SIP geeignet und optional EHEDG-zertifiziert

Schnelle und einfache Integration: Kein Bypass, keine Pumpen, keine Ventile

Kosteneffizient integrieren und von einem hervorragenden Preis-Leistungs-Verhältnis profitieren
Projektkosten durch kurze Amortisationszeiten optimieren
In Sekundenschnelle direkt in einem Tank oder einer Rohrleitung installieren
Selbst bei Strömungsgeschwindigkeiten nahe 0 m/s mit höchster Präzision und Zuverlässigkeit messen
Kundenspezifische Flanschanschlüsse und Gabellängen passend zu Ihren Anforderungen nutzen

Profitieren Sie von einer Vielzahl an Adaptern und Reinigungslösungen

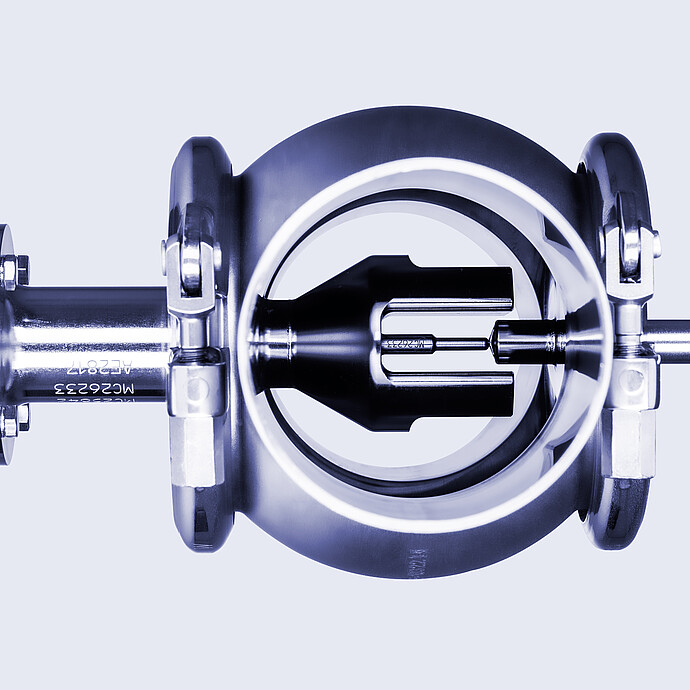

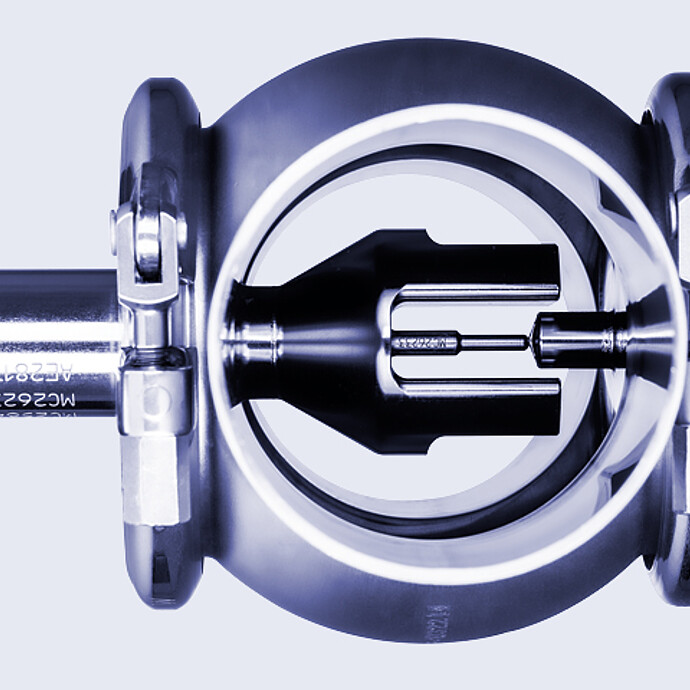

Wählen Sie aus einer großen Auswahl an Adapterlösungen für eine einfache und schnelle Sensorintegration
- PTFE-/PFA-beschichtete T-Stücke und Adapter für chemische Anlagen
- Reduzierstücke und Probenbecher zur Integration in Rohre mit kleinem Durchmesser
- Übergangsadapter für die Sensorintegration an großen Tank- und Rohranschlüssen
Wählen Sie zwischen verschiedenen Reinigungsoptionen, um die Schwinggabel sauber zu halten, ohne den Sensor ausbauen zu müssen:
- Direkt integrierte Reinigungsdüsen für den Einbau in Tanks oder Kesseln
- Separate Reinigungsdüsen für den flexiblen Einbau in Rohrleitungen

Wählen Sie den optimalen Sensor für Ihre branchenspezifischen Anforderungen

Unsere Schallgeschwindigkeitssensoren eignen sich unter anderem besonders für folgende Anwendungen:

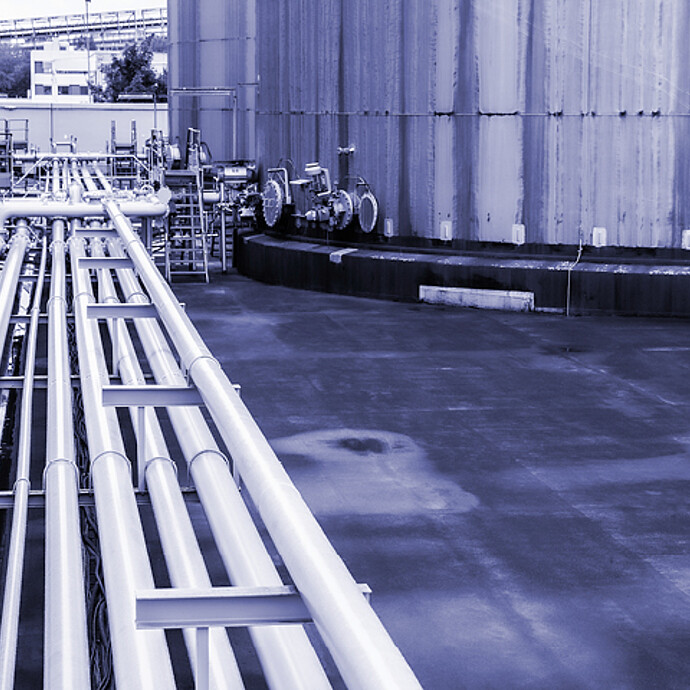

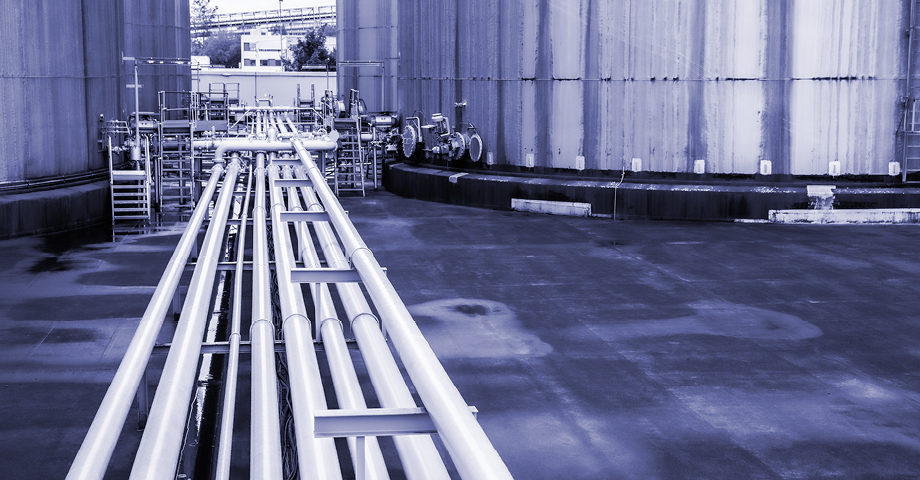

Konzentrationsmessung in der Chemie- und Erdölindustrie
Konzentrationsmessung von Walzölemulsionen in der Stahl-, Aluminium- und Kupferindustrie
Phasenerkennung und Produktidentifikation in allen Branchen
Qualitätskontrolle von Produkten in allen Branchen

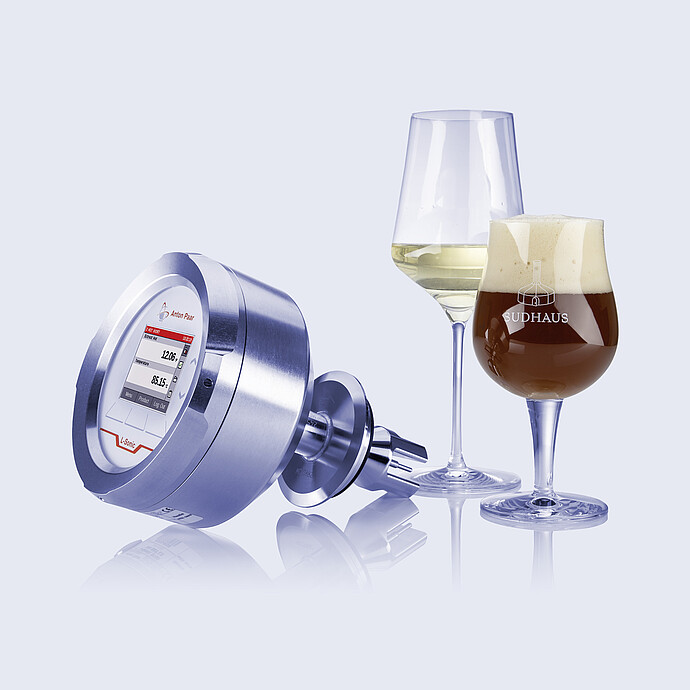

Würzemessung in der Brauindustrie
Messung der Zuckerkonzentration
Messung der Ethanolkonzentration
Optimierung des Ölzirkulationsverhältnisses (Oil Circulation Ratio, OCR) in der Automobil- und HLK-Industrie

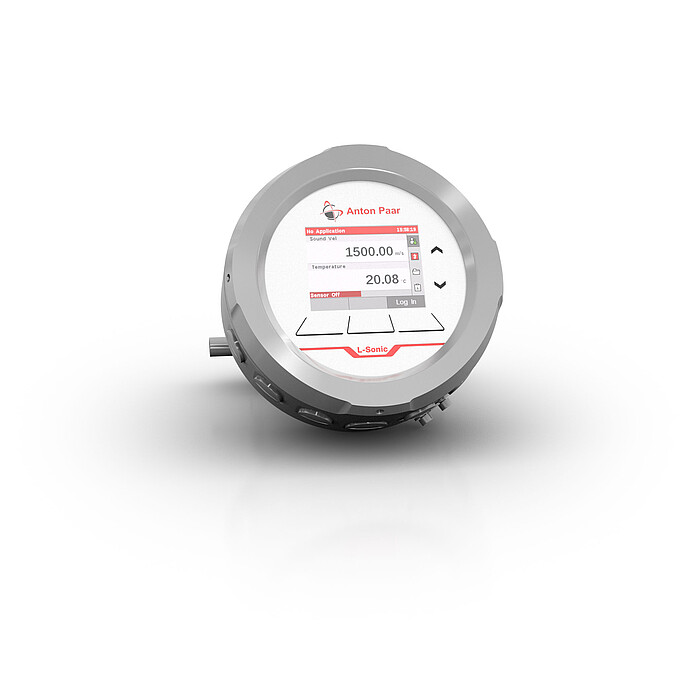

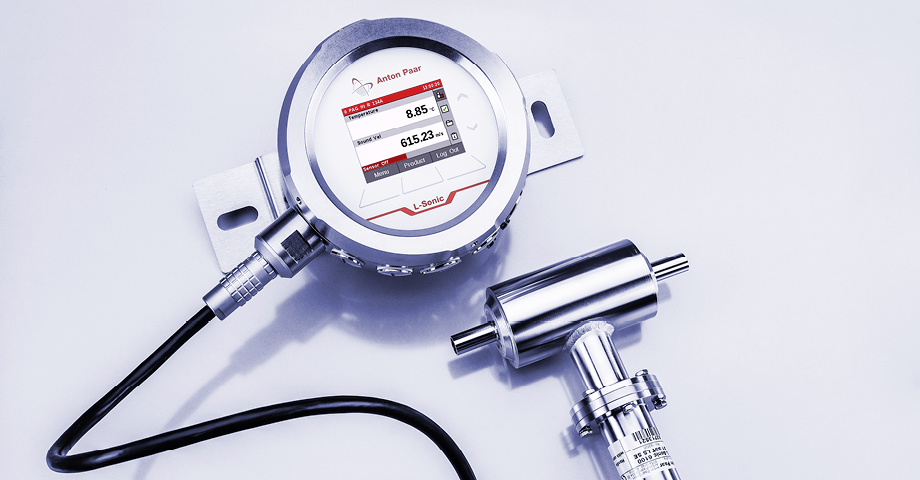

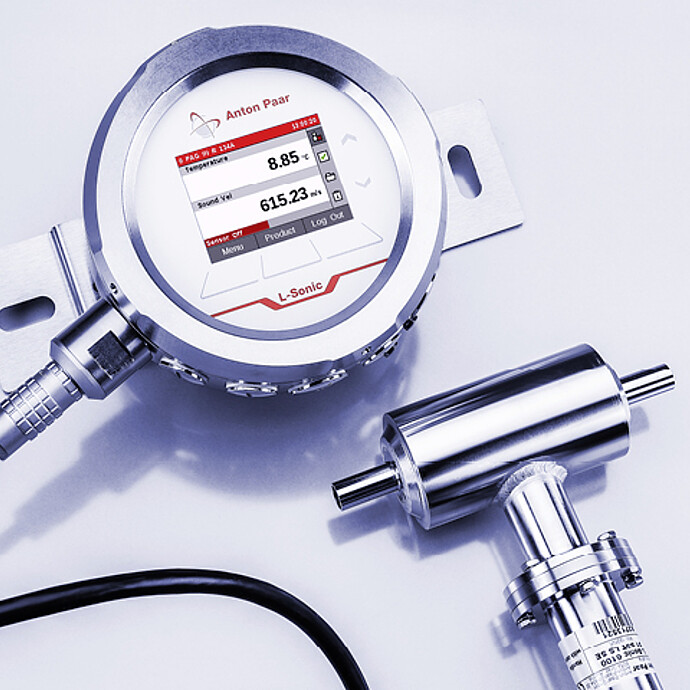

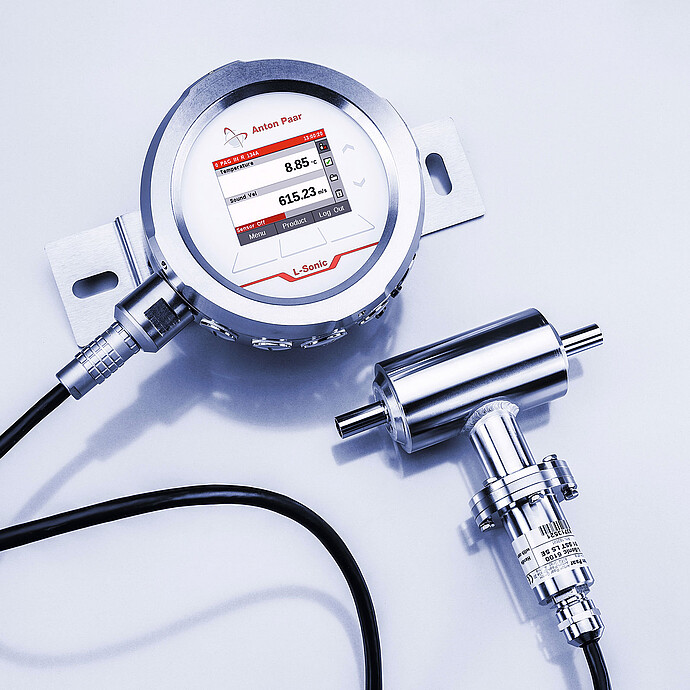

OCR-Messungen mit L-Sonic 6100 optimieren

Nutzen Sie das Plug-and-Measure-System von L-Sonic 6100
Greifen Sie auf unser umfassendes, über Jahrzehnte hinweg aufgebautes Formelportfolio zu:
- Formeln für klassische Kältemittel (R-1234yf, R-32, R-134a und viele weitere)
- Formeln für Propan (R-290) und CO2 (R-744)
Optimiert für Automobilhersteller, Zulieferer, Forschungsinstitute und Unternehmen der HLK-Branche

Spezifikationen

	L-Sonic 5100	L-Sonic 6100
Messbereich	800 m/s bis 2500 m/s	200 m/s bis 1560 m/s
Werkstoff der medienberührten Teile	Edelstahl 1.4404 (316L) HASTELLOY® Monel 400 mit 24-karätigem Gold beschichtet rhodiumbeschichtet	Edelstahl 1.4404 (316L)
Gabellänge	56 mm, 125 mm (Standard) oder kundenspezifisch	-
Wiederholbarkeit der Schallgeschwindigkeit	0.005 m/s	0.01 m/s
Temperaturgenauigkeit	0,1 °C
Prozesstemperatur	-25 °C bis +125 °C
CIP-/SIP-Temperatur und -Dauer	145 °C für max. 30 min
Umgebungstemperatur (für Nicht-Ex-Ausführungen)	-25 °C bis +65 °C ohne HMI -20 °C bis +55 °C mit HMI
Absoluter Prozessdruck	Gemäß Flanschspezifikationen	Bis zu 70 bar bei 125 °C oder Bis zu 100 bar bei 50 °C
Empfohlener Durchfluss	> 0 bis 6 m/s	50 L/h bis 700 L/h
Kommunikation	Pico 3000: Analog/digital HART Modbus RTU/TCP PROFIBUS DP PROFINET IO ETHERNET IO Edge: Analogeingang/-ausgang Digitaleingang/-ausgang PROFIBUS DP PROFINET IO EtherNet/IP
Ex-Ausführung	ATEX, IECEx, cQPSus, INMETRO
Prozessanschlüsse	VARIVENT® N VARIVENT® G DIN 11851 EN 1092-1 ANSI B16.5 JIS B2220 Tri-Clamp (Kundenspezifische Flanschtypen und Druckstufen auf Anfrage)	Rohrende, Außendurchmesser 12 mm Klemmringverschraubung (12 mm, 1/2") Klemmringverschraubung mit Außengewinde (NPT 3/4", G 3/4")
Abmessungen: Nicht-Ex-Ausführung (L x B x H) Ex-Ausführung (L x B x H)	Standard-Gabellänge: 56 mm, 125 mm (Kundenspezifische Gabellänge und kundenspezifisches Material auf Anfrage)	149 mm x 142 mm x 147 mm 149 mmx 156 mm x 166 mm
Reinigungszubehör	VN-Reinigungsdüse (max. 10 bar) VG-Reinigungsdüse (max. 200 bar)	-
Installationszubehör	T-Stück (Edelstahl oder PTFE/PFA-beschichtet) VN/VG-Einschweißflansche Adapter zur Installation an einem DN80- oder 3-Zoll-Flansch	-
