Accessorio per MCR:
velocimetria ad immagini di particelle

Esclusiva prezzo online | escl.incl. 0IVA
Prezzo
su richiesta
Informazioni sull'acquisto
Compra online gli strumenti Anton Paar
Numero di pezzo:
Controlla la disponibilità online Richiedi un’offerta Acquistate questo prodotto on-line
Ora di consegna: %1$s - %2$s giorni lavorativi %1$s – %2$s settimane %1$s – %2$s mesi

L'analisi di campi di flusso complessi come bande di taglio, turbolenze o instabilità di flusso è di grande importanza nell'idrodinamica o nell'analisi delle procedure di miscelazione. La maggior parte delle teorie reologiche si basa sul presupposto che sia presente un campo di flusso laminare durante la misura. Nelle applicazioni pratiche, tuttavia, i campioni mostrano anche un campo di flusso turbolento. La visualizzazione dei campi di flusso tramite la velocimetria digitale ad immagini delle particelle (PIV), talvolta chiamata anche velocimetria di tracciamento delle particelle (PTV), simultanea ai test reologici, è quindi essenziale.

Per ulteriori informazioni su questa tecnica consultate il nostro articolo Wiki  "The influence of particles on suspension rheology"

Principali caratteristiche

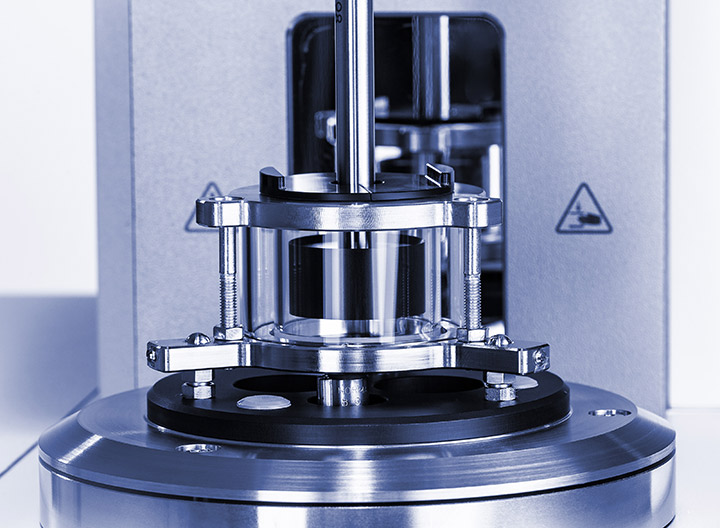

Trasparenza totale per una visione completa del campione fluttuante

Trasparenza totale per una visione completa del campione fluttuante

La configurazione per Velocimetria ad immagini di particelle si basa su un sistema di misurazione cilindrico coassiale montato su pali per consentire l'accesso ottico da ogni lato. Mentre il cilindro esterno (coppa) è in vetro, il sistema di misurazione (rotore) è un cilindro nero in alluminio anodizzato in modo da prevenire i riflessi. La cella PIV è disponibile in due configurazioni, tra cui C-LTD 70/PIV o C-LTD 50/PIV/XXL, supporta il controllo della temperatura del liquido, disponibile dai 10° C ai 70° C per la cella PIV standard e dai 10° C ai 50 ° C per la cella XXL PIV. Per facilitare la pulizia, è possibile rimuovere completamente le coppe in vetro. Su richiesta, sono disponibili sistemi PIV personalizzati con altre dimensioni e materiali.

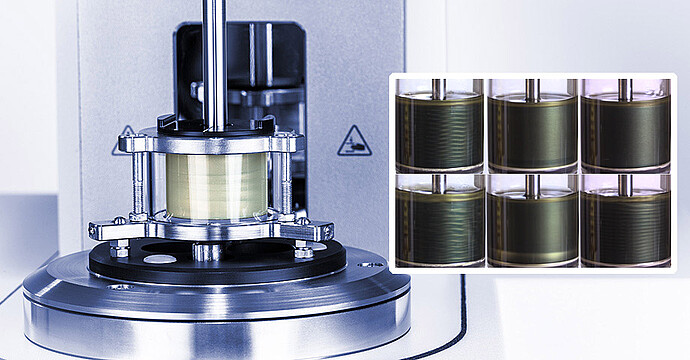

Scegli tra tre possibili profili mobili: Searle, Couette o contro-rotazione

Scegli tra tre possibili profili mobili: Searle, Couette o contro-rotazione

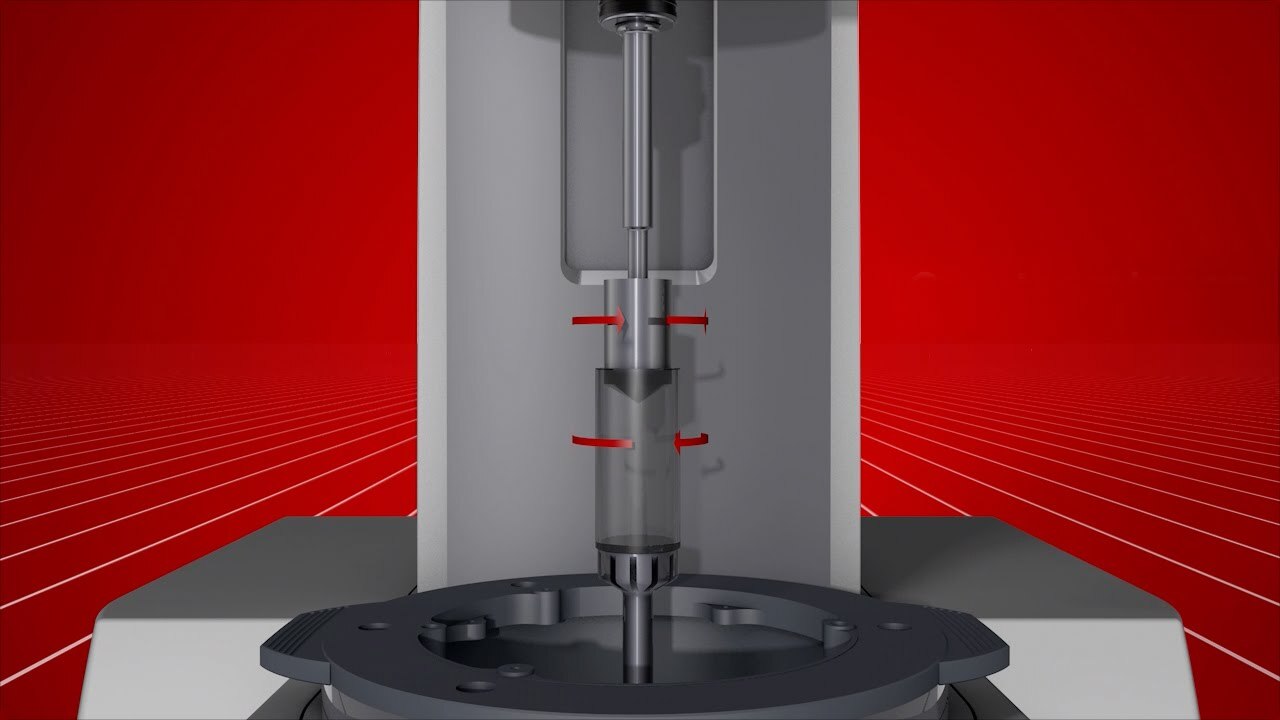

Caratterizza completamente il flusso complesso di vari materiali con una configurazione in cui sia il cilindro esterno inferiore (coppa) che il cilindro interno superiore (rotore) sono sistemi di misurazione mobili, così da generare instabilità di flusso a vari gradi. In combinazione con un  reometro che impiega due unità di azionamento EC, la configurazione può essere utilizzata per caratterizzare il flusso durante il movimento della sola coppa interna (modalità Searle), della sola coppa esterna (modalità Couette), o durante il movimento in direzione opposta dei cilindri esterno e interno. È possibile installare e rimuovere facilmente entrambi i cilindri poiché collegati direttamente, senza viti, grazie all'accoppiamento QuickConnect delle unità di azionamento.

Analisi dettagliata del campo di flusso per un'ampia gamma di materiali

Analisi dettagliata del campo di flusso per un'ampia gamma di materiali

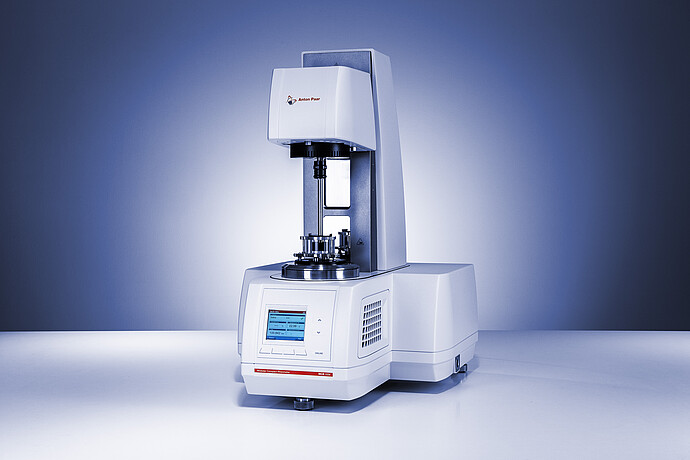

La combinazione della Velocimetria ad immagini di particelle con un reometro MCR assicura un potente strumento di ricerca per l'analisi dettagliata del campo di flusso dei fluidi viscoelastici complessi, inclusa la visualizzazione di campi di flusso durante i test reologici, come bande di taglio, instabilità di flusso come i vortici di Taylor o comportamento del flusso di avvio. Il comportamento reologico delle soluzioni e delle sospensioni polimeriche è un importante fattore d'influenza poiché le soluzioni e le sospensioni sono coinvolte in molti processi industriali. Molti prodotti liquidi come vernici, inchiostri, bevande, medicinali, impasti o gel per doccia contengono vari tipi di particelle al fine di ottenere il prodotto finale desiderato o di regolare le proprietà di lavorazione.

Specifiche tecniche

Cella PIV Dimensioni e materiali Range di temperatura Informazioni aggiuntive

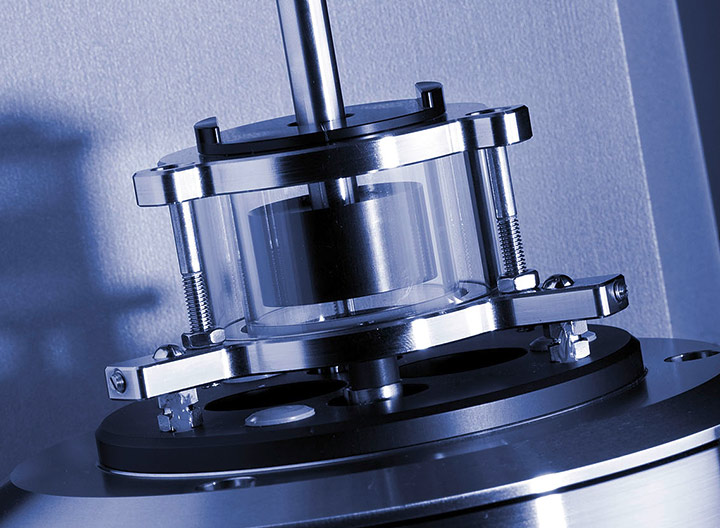

C-LTD 70/PIV Sistema a cilindri concentrici

Coppa interna:
diametro 35 mm, trasparente, vetro borosilicato

Bob di misurazione:
diametro 32 mm, alluminio anodizzato nero
da 1 °C a 70 °C (controllo della temperatura del liquido) La configurazione ottica (laser, fotocamera) per PIV non è fornita da Anton Paar.
C-LTD 50/PIV-XXL Sistema a cilindri concentrici

Coppa interna:
diametro 1 10 mm, trasparente, vetro borosilicato

Bob di misurazione:
diametro 100 mm, alluminio anodizzato nero
da 10 °C a 50 °C
(controllo della temperatura del liquido)
Disponibile per MCR 302e, MCR 502e e MCR 702e; non disponibile per MCR 102e per via dello spazio di lavoro richiesto.
Progettato per studi di sedimentazione, coalescenza delle bolle.
La configurazione ottica (laser, fotocamera) per PIV non è fornita da Anton Paar.

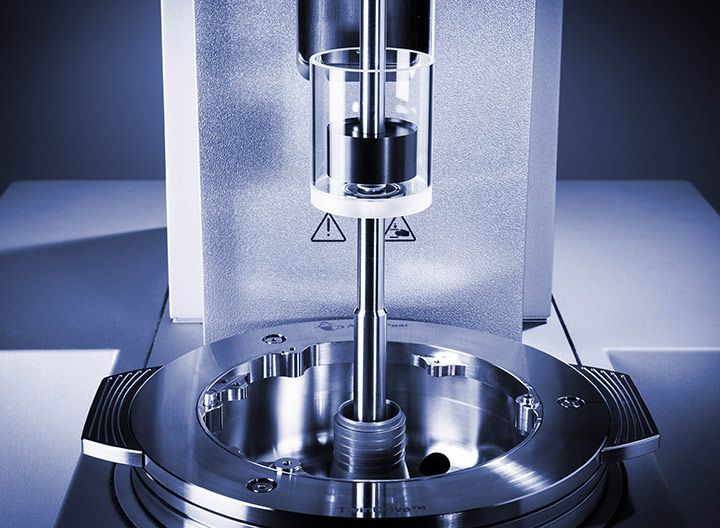

PIV/TD Sistema a cilindri concentrici

Coppa interna:
diametro 45 mm, trasparente, vetro borosilicato

Bob di misurazione:
diametro 43 mm, alluminio anodizzato nero
Temperatura ambiente Disponibile solo per MCR 702e MultiDrive e MCR 702e Space MultiDrive con due unità di rotazione.
La configurazione ottica (laser, fotocamera) per PIV non è fornita da Anton Paar.

Su richiesta, sono disponibili celle PIV personalizzate con altre dimensioni e materiali.
