Acessório para MCR:
Imagem de Luz Polarizada

  • Acessório para "Análise de Estrutura e Óptica em Reologia"
  • Para visualização de tensão de cisalhamento na amostra
  • Para sistemas de placa paralela e cone-placa e uma faixa de temperatura de -20 °C a 300 °C.
Preço online apenas | excl.incl. 0VAT
Preço
mediante solicitação
Informação de compra
Compre instrumentos da Anton Paar online
Número de peça:
Verificar disponibilidade online Obter um orçamento Comprar esse produto online
Tempo de entrega: %1$s – %2$s dias úteis %1$s – %2$s semanas %1$s – %2$s meses

Com a Imagem de Luz Polarizada, você poderá observar e registrar fotografias e vídeos de amostra em tempo real para informações detalhadas em processos de cristalização induzidas por fluxo, distribuição de polímeros por tensão, ou efeitos locais induzidos por cisalhamento, como podem ocorrer em cristais líquidos. Especialmente no desenvolvimento de produtos, o conhecimento detalhado dos processos de cristalização e da orientação dos cristais é essencial, pois possuem grande influência nas propriedades finais do produto.

Principais recursos

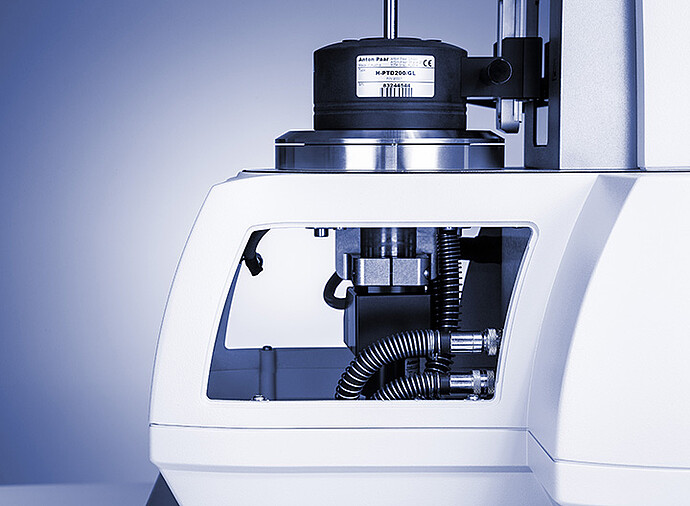

Registre o cisalhamento de amostras e visualize a distribuição da tensão de cisalhamento

Registre o cisalhamento de amostras e visualize a distribuição da tensão de cisalhamento

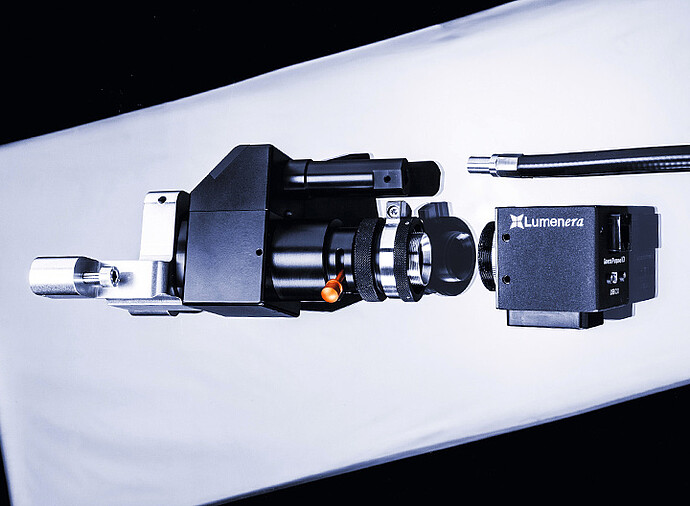

Acompanhe diretamente as amostras cisalhadas com luz polarizada, óptica, e uma câmera, e escolha entre polarizadores móveis para imagens polarizadas e despolarizadas. Adicionalmente, uma opção de polarizador circular está disponível.  Observe uma área ampla de amostra (diâmetro de 25 mm) para visualizar a distribuição de tensão de cisalhamento dentro da amostra cisalhante, tanto em sistemas de medição de placa paralela ou cone-placa. A óptica telecêntrica garante que a amostra é iluminada de forma equilibrada e direciona a imagem para o chip CCD da câmera, ao mesmo tempo que mantém as dimensões conforme eles ocorrem na amostra. Uso de Peltier para temperaturas entre -20 °C e 200 °C ou controle elétrico de temperatura para uma faixa de temperatura a partir da temperatura ambiente até 300 °C, também é possível estudar processos induzidos por temperatura.

Observe, analise e compare os dados diretamente com a informação visual

Observe, analise e compare os dados diretamente com a informação visual

A opção de Imagem de Luz Polarizada automaticamente registra imagens e vídeos simultaneamente durante o ensaio reológico. Conforme são armazenados pelo software do reômetro RheoCompass, você poderá analisar a imagem ou vídeo de medição registrado sempre que quiser. As figuras e vídeos são opcionamente mostradas no diagrama, de forma que você pode atribui-las ao ponto de medição ao qual são gravados, e desta forma, conectá-los aos dados reológicos. O software do reômetro controla tanto o reômetro quanto a câmera CCD. Esta correspondência perfeita entre imagem de luz polarizada e análise reológica fornece os dados mais valiosos para pesquisa e desenvolvimento.

Combine seu reômetro também com outros sistemas do RheoOptics Toolbox

Combine seu reômetro também com outros sistemas do RheoOptics Toolbox

A opção de IMagem de Luz POlarizada é parte do portfólio da Anton Paar de acessórios para análise estrutural, além de parte do RheoOptics Toolbox modular para a série de reômetros MCR. Para utilizar um reômetro MCR em combinação com a opção de Imagem de Luz Polarizada, ou alternar para outros acessórios ópticos, basta dedicar alguns minutos para a configuração. Para aplicação de temperatura, dispositivos de temperatura Peltier e elétricos podem ser usados adicionalmente a outras ferramentas de óptica de reologia, como espectroscopia Raman, espectroscopia por Infravermelho (IR), microscopia de luz (fluorescência), e cura por radiação UV. Desta forma, você poderá extrair a capacidade máxima de seu equipamento de medição. Outras configurações para análise estrutural que podem ser combinadas ao reômetro MCR são, por exemplo, a Rheo-SALS (espalhamento de luz de baixo ângulo) e espectroscopia dielétrica.

Explore a relevância da imagem de luz polarizada para suas aplicações específicas

Explore a relevância da imagem de luz polarizada para suas aplicações específicas

Os processos de cristalização e tipos diferentes de cristal são relevantes para muitas aplicações, p.ex.: em dispositivos ópticos. Os mecanismos que levam a diferentes morfologias ainda não são totalmente compreendidos, e os fatores de influência, p.ex.: peso molecular, ainda não estão claros. Portanto, o conhecimento a respeito da cristalização e a orientação dos cristais é essencial para desenvolvimento do material, processo e produto, pois possuem grande influência nas propriedades finais dos produtos.

Com a imagem de luz polarizada, você poderá:

  • Detectar o comportamento coletivo das macromoléculas e nanopartículas através de mudanças nas propriedades de birrefringência de um material
  • Controle o comportamento de um material durante o carregamento no reômetro: verificação de enchimento, rastreamento de bolhas de ar ou impurezas retidas na folga
  • Monitore a amostra durante os tratamentos térmicos: derretimento parcial ou cristalização
  • Observe a fratura de extremidade e a propagação da fratura
  • Monitore a tensão residual da amostra durante ou após a definição da folga (p.ex.: com um polímero fundido). Você vê imagens pretas quando a amostra está relaxada e a forma normal é muito baixa.

Serviço Certificado Anton Paar

A qualidade da Anton Paar em serviço e suporte:
  • Mais de 350 especialistas técnicos certificados pelo fabricante em todo o mundo
  • Suporte qualificado em seu idioma local
  • Proteção para o seu investimento em todo o seu ciclo de vida
  • 3 anos de garantia
Saiba mais

Documentos

Instrumentos compatíveis

Produtos similares

Publicações utilizando imagens de luz polarizada induzida por cisalhamento - SIPLI



Applications of shear-induced polarized light imaging technique (SIPLI) for mechano-optical rheology of polymers and soft matter materials.

O. O. Mykhaylyk, N. J. Warren, A. J. Parnell, G. Pfeifer, J. Läuger. Journal of Polymer Science (2016) Part B: Polymer Physics, 54, 2151-2170. doi.org/10.1002/polb.24111

Dynamics of cellulose nanocrystal alignment during 3D printing.

M. K. Hausmann, P. A. Rühs, G. Siqueira, J. Läuger, R. Libanori, T. Zimmermann, A. R. Studart. ASC Nano (2018) 12 (7), 6926–6937. doi.org/10.1021/acsnano.8b02366

Flow-induced crystallisation of polymers from aqueous solution

Gary J. Dunderdale, Sarah J. Davidson, Anthony J. Ryan, Oleksandr O. Mykhaylyk; Nature Communications (2020) 11:3372. doi.org/10.1038/s41467-020-17167-8

Shear-Induced Isotropic−Nematic Transition in Poly(ether ether ketone) Melts

Daniele Parisi, Jiho Seo, Behzad Nazari, Richard P. Schaake, Alicyn M. Rhoades, and Ralph H. Colby: ACS Macro Lett. (2020) 9, 950−956. doi.org/10.1021/acsmacrolett.0c00404

Shear-induced nematic phase in entangled rod-like PEEK melts

Daniele Parisi, Jiho Seo, Richard P. Schaake, Alicyn M. Rhoades, Ralph H. Colby: Progress in Polymer Science (2021) 112, 101323. doi.org/10.1016/j.progpolymsci.2020.101323

Rheological response of entangled isotactic polypropylene melts in strong shear flows: Edge fracture, flow curves, and normal stresses

Daniele Parisi, Aijie Han, Jiho Seo, and Ralph H. Colby; Journal of Rheology (2021) 65, 605. doi.org/10.1122/8.0000233

Role of Sheet-Edge Interactions in β-sheet Self-Assembling Peptide Hydrogels

Jacek K Wychowaniec, Andrew M Smith, Cosimo Ligorio, Oleksandr O Mykhaylyk, Aline F Miller, Alberto Saiani, Biomacromolecules (2020) 21(6):2285-2297. doi.org/10.1021/acs.biomac.0c00229

Elastic flow instabilities and macroscopic textures in graphene oxide lyotropic liquid crystals

Jacek K. Wychowanien et al.; npj 2D Materials and Applications (2021) 11. doi.org/10.1038/s41699-020-00193-x

Tuning the vesicle-to-worm transition for thermoresponsive block copolymer vesicles prepared via polymerisation-induced self-assembly

Isabella R. Dorsman, Matthew J. Derry, Victoria J. Cunningham, Steven L. Brown, Clive N. Williams and Steven P. Armes. Polym. Chem (2021). doi.org/10.1039/D0PY01713B

Rational synthesis of novel biocompatible thermoresponsive block copolymer worm gels

Deborah L. Beattie, Oleksandr O. Mykhaylyk, Anthony J. Ryan and Steven P. Armes. Soft Matter (2021) 17, 5602–5612. https://doi.org/10.1039/D1SM00460C
