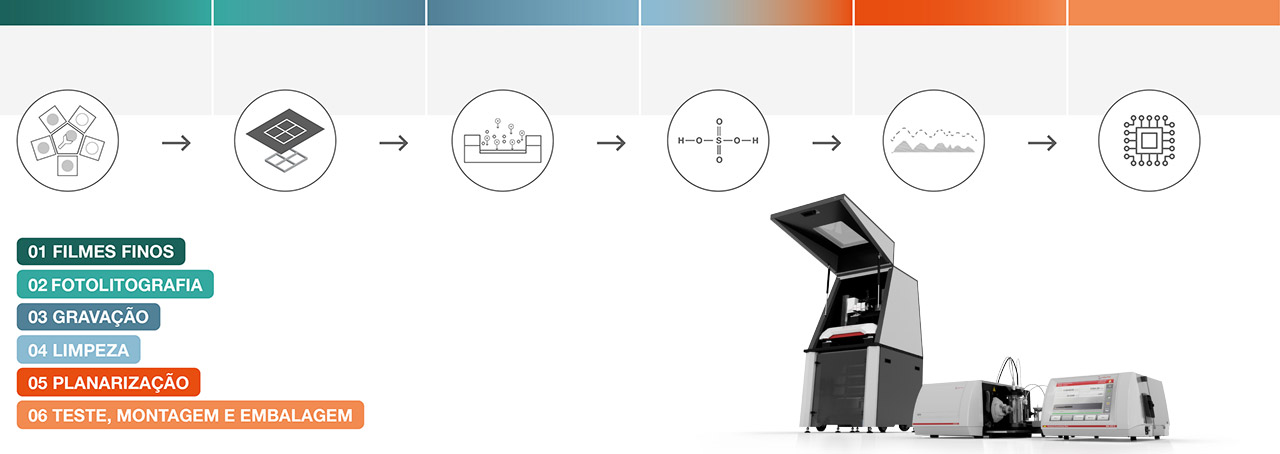

Para dar suporte à produção de wafers da mais alta qualidade, a Anton Paar fornece ferramentas para metrologia de wafer para monitoramento da qualidade de seus filmes finos, avaliando a rugosidade da superfície durante a metalização, entendendo a química da superfície das camadas externas, e caracterizando os defeitos no wafer. Nossos instrumentos ajudam a determinar e ajustar diversos parâmetros diferentes durante todo o processo de fabricação de wafer para criar um produto final melhorado.
Filmes finos
É importante ter total controle sobre os parâmetros que influenciam o processo de deposição de filmes finos e os instrumentos de medição que monitoram estes parâmetros podem fornecer suporte neste momento. Considerando que os filmes finos possuem espessura de poucos nanometros e cerca de 100 micrômetros, e em alguns casos até mesmo alguns átomos, isto requer instrumentos de metrologia de wafer que operam no intervalo entre nano e sub-nanometro. A qualidade da superfície destas camadas finas é mais bem determinada pela investigação da rugosidade com um Microscópio de Força Atômica (AFM). Para analisar a adesão adequada, a resistência a arranhões, e a dureza das camadas e, portanto, garantir a qualidade do produto final e mais etapas de produção, deve-se aplicar testes de resistência a arranhões e testes de indentação instrumentados. Estes métodos são informações sobre as propriedades mecânicas das camadas depositadas.
A medição do potencial zeta da camada externa com o analisador de carga de superfície fornece informações sobre a química de superfície e, portanto, sua composição.
Os recursos estruturais dos filmes finos também podem ser investigadas através de GISAXS (espalhamento de raio X de baixo ângulo com incidência de raspagem) usando o sistema SAXSpoint 5.0 da Anton Paar. Devido à natureza dos raios X, este método não somente sonda as estruturas na superfície mas também dá as informações nos recursos “enterrados” abaixo da superfície.
Fotolitografia
Para auxiliar a evitar a contaminação das fotomáscaras após o processo de limpeza, pode-se realizar uma análise de potencial zeta e usar os resultados para otimizar o processo de limpeza. Para análise de defeitos da fotomáscara, um AFM é sensível o bastante para revelar as menores imperfeições e auxiliar no controle do processo de reparo.
Gravação
Para alcançar resultados de gravação reprodutíveis, deve-se estar em controle total da concentração do ácido fluorídrico usado. O densímetro da Anton Paar com uma célula de medição quimicamente resistente entrega os valores de concentração em minutos, para obter uma gravação consistente.
Diferentes estratégias de gravação também tem efeito na química da superfície do wafer. Faça uso da análise de potencial zeta do analisador de carga de superfície da Anton Paar para acompanhar o efeito da gravação sobre a superfície de wafer mais externa.
Use o microscópio de força atômica da Anton Paar para verificar e realizar controle de qualidade de diversas peças de um wafer após a gravação. Os AFMs são resultados rápidos e podem encontrar e testar facilmente o mesmo ponto por diversas vezes, também realizando a medição de padrões predefinidos. Isto torna a ferramenta perfeita para caracterizar defeitos, determinar dimensões de espaçador, e analisar a dimensão crítica (CD), rugosidade de largura de linha e de borda de linha.
Limpeza
A limpeza é uma etapa crítica do processo de fabricação de wafers, e requer a remoção das impurezas químicas e de partículas sem alterar ou danificar a superfície do wafer ou substrato. Os dispositivos de medição da Anton Paar ajudam a manter os seguintes aspectos sob controle:
Concentração de Ácido sulfúrico
Um dos parâmetros mais importantes é a concentração de ácido sulfúrico quando for possível realizar a medição com um medidor de densidade e velocidade do som quimicamente resistente ou com um sensor de processo. O conhecimento exato da concentração de ácido sulfúrico garante um processo de limpeza consistente.
Pureza da água ultrapura
As membranas de funcionamento adequado são um pré-requisito para ter água ultrapura para o processo de limpeza. Utilizar um analisador de carga de superfície para determinar o potencial zeta da interface água-membrana dá uma compreensão clara do comportamento da membrana. Pode-se então prevenir a contaminação de membrana inesperada, interferindo antes que haja degradação da pureza da água.
Para acelerar e melhorar o processo de limpeza, pode-se utilizar um refratômetro para verificar a pureza do agente de limpeza para garantir a limpeza adequada, sem deixar resíduos na superfície.
Uniformidade do wafer após a CMP
A fim de garantir a uniformidade do wafer após a CMP (polimento químico-mecânico) use um microscópio de força atômica para determinar a altura efetiva de campo (EFH). O AFM é um método não destrutivo para inspeção da superfície de wafer que mede recursos muito pequenos com precisão superior.
Planarização
Para dar apoio durante a planarização, a Anton Paar fornece dois dispositivos para redução da contaminação destas etapas de processo: um para sólidos, um para partículas. A avaliação de almofadas de polimento e partículas de lama ao determinar o potencial zeta proporciona o conhecimento necessário para decidir quando trocar almofadas com base no desempenho. As medições de potencial zeta nas superfícies de wafer e partículas de lama usados no processo de CMP ligam um alerta para o potencial de adesão de partículas causado por interações eletrostáticas. Com este conhecimento, você poderá otimizar as condições para evitar que isso aconteça.
A porosidade aberta e fechada das almofadas é rapidamente quantificada pela picnometria de gás o que permite que os produtores monitorem a qualidade e auxilia os usuários na seleção da almofada ideal para o processo e para o lodo específico usado.
Monitoramento contínuo em linha de propriedades de lodo em CMP durante a planarização fornece dados em tempo real para ajudá-lo a controlar a saúde do lodo e detectar mudanças na concentração abrasiva. Uma densidade de lodo estável, dentro dos limites de especificação, garante a produção de uma superfície de wafer de alta qualidade.
Teste, montagem e embalagem
A embalagem correta é fundamental para proteger os wafers contra danos. Portanto, é importante garantir que os materiais usados (almofadas de ligação, conexões, e séries de grade esférica) possuem as propriedades mecânicas corretas. Este desafio pode ser superado ao realizar medições em pontos predefinidos no microchip para determinar a dureza e o módulo de elasticidade com um nanoindentador e/ou ultra nanoindentador.
Outras Aplicações relacionadas
A medição da distribuição do tamanho de partículas do silício cristalino, além do monitoramento da quantidade de partículas finas e coesas (<10 µm) garante o grau de pureza final fornecido pelos processos bem estabelecidos, incluindo etapas de moagem (redução de tamanho) e tratamento químico.
A determinação de impurezas inorgânicas é importante garantir a qualidade dos materiais de base e a funcionalidade correta dos produtos finais. Com a preparação da amostra assistida por micro-ondas da Anton Paar, você pode contar com resultados confiáveis de digestão para cada tipo de amostras.
A caracterização de superfície também é uma tarefa importante para produtos relacionados á produção de wafers, tais como telas e optoeletrônicos. Ao fabricar telas, pode-se medir a adesão com um medidor de resistência a riscos micro ou um analisador de riscos nano e avaliar as propriedades mecânicas com um nanoindentador ou uma combinação de ambos os métodos. Os resultados dão informações e controle total sobre a qualidade da camada. As séries e formato das microlentes são medidas com o microscópio de força atômica da Anton Paar, pois fornece as dimensões laterais além da altura de cada microlente individual.
| Solução | O seu benefício | Instrumento | |
| Filmes finos | |||
| É desejável monitorar a qualidade de revestimentos de filmes finos | Realize análise de carga de superfície (medições de potencial zeta) na camada de superfície mais externa. Realize análise de carga de superfície (medições de potencial zeta) na camada de superfície mais externa. Use o GISAXS para caracterizar as estruturas acima ou abaixo da sua superfície. | Informações na química de superfície que confirmam a composição desejada da camada de filmes finos mais externa; informações sobre a qualidade da camada e a distribuição da nanoestrutura do seu filme fino. | |
| Você precisa de controle de rugosidade com precisão e eficiencia durante a metalização para garantir a qualidade das etapas de processamento seguintes. | Meça a rugosidade da superfície sobre um intervalo dinâmico amplo com microscopia de força atômica (AFM) e obtenha resultados quantitativos combinados com informações em 3 dimensões. | Adesão reprodutível de materiais depositados, interfaces reprodutíveis na região de comporta do transístor, controle de qualidade de contatos elétricos (tais como fonte, drenagem, e contatos de comporta) e peças traseiras de wafer para peças eletrônicas de potência (como IGBTs) |
|
| Como projetista e fabricante de circuitos integrados (IC), deve-se garantir que os materiais e camadas usados na produção de IC possuem as propriedades mecânicas corretas. | Caracterize a dureza e os módulos elásticos e adesão de camadas finas de wafers com caracterização de superfície mecânica (usando ensaios de resistência a riscos nano e teste de indentação de baixa carga) | Controle total das camadas funcionais depositadas durante o desenvolvimento integrado de circuito | |
| Você precisa controlar a qualidade do processo de metalização, como uma mudança de parâmetros tem impacto na distribuição granulométrica. | Determine a granulometria e a distribuição com microscopia de força atômica. | Garantindo que uma mudança nos parâmetros de processo não cause problemas de ligação |
|
| Fotolitografia | |||
| Deve-se evitar a contaminação de fotomáscaras, que afeta a qualidade dos circuitos integrados. | Determine a correlação entre os diferentes agentes de limpeza e a fotomáscara ao medir o potencial zeta ( análise de carga de superfície) | Otimização do desempenho de procedimentos de limpeza para fotomáscaras | |
| Uma análise de defeito de alta precisão é essencial para controlar a qualidade das fotomáscaras, pois qualquer imperfeição será transferida para o padrão de amostras. | Para análise de defeitos, determine o volume de defeito inicial com microscopia de força atômica para revelar imperfeições. | Correção de proximidade óptica (livre de efeitos de proximidade) para controlar o progresso de reparo com uma medição localizada de precisão. |
|
| Gravação | |||
| Deve-se determinar a concentração do ácido fluorídrico para obter um desempenho de gravação consistente. | Realize uma medição de concentração com um densímetro de tubo em U Hastelloy com resistência química para determinar a concentração de ácido fluorídrico. | Processos de gravação reprodutíveis ao verificar rapidamente a concentração de ácido de forma antecipada | |
| Deve-se caracterizar os defeitos que surgem após a gravação a seco, e detectar se é uma partícula ou uma cavitação para definir as contramedidas para a etapa de processo. | Realize a microscopia de força atômica para análise precisa de tamanho, formato e topografia em 3-D dos defeitos. | Definição dos parâmetros corretos de processo devido à análise de defeito reprodutível, quantitativa e rápida |
|
| Deve-se verificar as dimensões do espaçador diversas vezes e avaliar os efeitos da gravação como as dimensões estão diretamente relacionadas ao desempenho elétrico do transístor final. | Caracterize a espessura das paredes laterais e o perfil por todas as etapas do processamento de comporta com a microscopia de força atômica. | O controle total do processamento de comporta ao medir a mesma comporta várias vezes (encontrar a mesma posição várias vezes só é possível com o AFM). |
|
| Busca-se uma técnica rápida para análise de dimensão crítica (CD), rugosidade da largura de linha, e rugosidade de borda de linha após as etapas de processo litográfico e de gravação. | Obtenha informações de perfil de linha vertical/trincheira em resolução nanométrica e precisão superior com microscopia de força atômica. | A série Tosca AFM é projetada para medições rápidas de AFM, fornece um curto tempo para chegar aos resultados, e garante a máxima qualidade para etapas de processo seguintes. |
|
| Deve-se controlar as dimensões de aleta do processo de formação de transístor de efeito de campo de aletas (FinFET), que é crítico para desempenho do produto. | Analise a estrutura do FinFET com microscopia de força atômica de alta precisão, pois as mudanças nas dimensões de aleta vem da altura e largura da linha, e variações de perfil. | Controle total das dimensões do FinFET com medições precisas de AFM no intervalo sub-nm |
|
| Limpeza | |||
| Deve-se determinar rapidamente a concentração de ácido sulfúrico, aproximadamente dez vezes mais rápida que o método de titração tradicional. | Meça a densidade e a velocidade do som com um instrumento (medição de Concentração). Devido à curva de concentração não linear de ácido sulfúrico, ambas as tecnologias são necessárias. | Alta repetibilidade e reprodutibilidade do processo de limpeza | |
| Você deseja a medição de concentração de processo de alto desempenho de ácido sulfúrico. | Realize a medição de concentração sempre que a determinação de H 2 SO4 é necessária e cubra todo o intervalo de concentração de H2SO4 (0 % a 100 %). | Monitoramento contínuo de qualidade de seu processo de limpeza |
|
| Você deseja garantir a limpeza adequada sem resíduo na superfície. | Realize uma medição de pureza do agente de limpeza (p.ex. água ultrapura) com refratômetro altamente preciso. | Aceleração e melhoria de processo de limpeza para economizar tempo e recursos | |
| Deve-se garantir a qualidade da membrana para obtenção de água ultrapura para processos de semicondutor. | Determine o potencial zeta da superfície da membrana ( análise de carga de superfície) para monitorar a qualidade da membrana e evitar contaminação inesperada da membrana e degradação de pureza da água. | Pureza confiável da água para fabricação de dispositivo semicondutor | |
| Você deve garantir a uniformidade da água após a CMP (polimento químico-mecânico) ao conhecer a altura de campo efetiva (EFH), que afeta as características limite dos transístores. | Monitore a especificação de EFH com microscopia de força atômica, pois variações muito elevadas podem causar falhas. | Precisão superior de controle de EFH com método rápido e não destrutivo para medir estes pequenos recursos |
|
| Você deseja garantir que o lodo de CMP entregue resultados consistentes durante o polimento. | Meça a viscosidade de seu lodo de CMP para obter informações sobre seu comportamento de fluxo e desempenho durante o processo de CMP. | Garantindo o desempenho de reprodução de polimento e, desta forma, qualidade consistente de wafer. | |
| Planarização | |||
| Deve-se evitar a contaminação de wafers de silício com revestimentos superiores diferentes causado pelo contato com componentes de lama durante o processo de CMP | Determine o potencial zeta das superfícies de wafer e partículas de lama com a análise de carga de superfície para otimizar as condições de processo e evitar adesão de partículas através das interações eletrostáticas. | Tempos de ciclo reduzidos na limpeza após o CMP, aumentando a capacidade de processamento | |
| É importante evitar a contaminação cruzada nos processos de CMP através de almofadas de polimento. | Caracterize as almofadas de polimento e as partículas de lama com análise de carga de superfície para prever a atração eletrostática. | Redução da frequência de troca das almofadas de polimento para economizar tempo e dinheiro | |
| Você deseja garantir o a distribuição do tamanho de partículas em seu lodo. | Caracterize o tamanho de partícula do lodo com a análise de tamanho de partícula. | Melhoria do desempenho de polimento para reduzir danos à superfície do wafer | |
| É necessário garantir a microestrutura consistente de lote em lote de almofadas. | Determine a porosidade aberta e fechada com medições da densidade sólida realizada pela picnometria de gás. | Garantia de seleção de almofada e continuidade dos parâmetros de processo | |
| Você deseja monitorar em linha suas propriedades do lodo no processo de CMP. | Realize a medição da densidade do lodo com um sensor de densidade em processo. | O monitoramento em linha fornece dados em tempo real para indicar a saúde do lodo e detectar mudanças em concentração abrasiva. |
|
| Teste, montagem e embalagem | |||
| Como um prestador de serviço de semicondutor, deve-se garantir que o processo de embalagem é feito corretamente e os materiais usados (almofadas de ligação, conexões, séries de grades esféricas, etc.) com as propriedades mecânicas corretas. | Realize as medições locais com um analisador de nanoindentação para determinar a dureza e módulo elástico (caracterização de superfície mecânica). | Verificação do processo de embalagem de IC para garantir a mais alta qualidade de material de embalagem | |
| Outras Aplicações relacionadas: matérias primas puras | |||
| Você precisa de silicone de alta pureza como matéria prima para produção de semicondutores. | Realize a análise de distribuição e tamanho de partícula para verificar a presença de partículas finas e grandes contaminantes. | Garantida a alta qualidade de matérias primas. | |
| Outras Aplicações relacionadas: Preparação de amostra para análise Elemental | |||
| É necessário determinar a composição elemental do seu material de base e os produtos finais para garantir a qualidade do produto e funcionalidade correta. | A digestão assistida por micro-ondas garante uma preparação completa de suas amostras para medições precisas. | Preparação de amostra rápida e reprodutível para análise elemental posterior | |
| Outras Aplicações relacionadas: Telas | |||
| Como um fabricante de telas, deve-se conhecer as propriedades mecânicas e adesão das camadas de exibição para evitar delaminação prematura ou envelhecimento e também para monitorar a qualidade das camadas. | Para esta caracterização de superfície mecânica, meça a adesão (com analisadores de resistência a arranhões micro ou nano) e as propriedades mecânicas das camadas (com um analisador de microindentação). | Controle total da qualidade da camada na fabricação da tela | |
| Outras Aplicações relacionadas: Opto eletrônicos | |||
| Deve-se controlar a qualidade da série e formato das microlentes. Este conhecimento é essencial para melhorar a qualidade e o rendimento. | Com a microscopia de força atômica, meça cada microlente individual para obter dimensões laterais além da altura. | As medições topográficas precisas sobre diversas microlentes |
|
Você não encontrou sua situação específica? A Anton Paar ainda tem a solução para o seu desafio. Entre em contato conosco para mais informações.
Automação em seu laboratório de controle de qualidade
A Anton Paar também oferece soluções de automação totalmente personalizadas para atender às suas necessidades individuais.
Processador de Amostra Modular
Um Processador modular de amostras personalizado pode ser adaptado ao fluxo de trabalho de seu laboratório, por exemplo, ao medir ácidos e bases. O sistema automatiza a identificação de amostras, nivelamento de frascos, subamostragem e misturas.
Plataforma de Alto Processamento HTX
O HTX da Anton Paar é a plataforma de ponta para implementação de preparação da amostras e análise, tudo em uma única solução automatizada e personalizada. Além dos próprios dispositivos da Anton Paar, instrumentos de fornecedores externos também podem ser implementados.
Benefícios:
- Analise e prepare várias amostras para análise a jusante da forma mais rápida possível
- Mantenha a segurança de sua equipe ao manusear substâncias perigosas
- Evite erro humano
- Deixe seu sistema em funcionamento 24h por dia / 7 dias por semana
- Use comunicação bidirecional com seu LIMS que garante máxima flexibilidade em termos de fluxo de trabalho diferentes para preparação de amostras
