동적 기계 분석기:
MCR 703 MultiDrive

Name: 동적 기계 분석기: MCR 703 MultiDrive
Brand: Anton Paar

인장, 비틀림, 굽힘, 압축에 대한 기존의 DMA 성능을 능가
한 번의 테스트로 복잡한 영률 및 전단 계수를 측정
빠르고 간편한 시료 준비와 기기 설정이 가능
첨단 온도 제어 장치로 정밀한 온도 제어를 보장
완전한 레오미터, 마찰계, UTM Micro, 분말 레오미터의 기능을 결합

MCR 703 MultiDrive

주요 특징
사양
유사 제품
보완 제품

MCR 703 MultiDrive는 시중의 다른 DMA와는 확연한 차이를 보입니다. 인장, 비틀림, 굽힘 및 압축에 대한 동적 기계 분석과 함께, 독특한 축-비틀림 DMA 모드는 등방성 물질의 푸아송 비를 측정하거나 이방성 물질의 거동을 특성화하는 등 재료 특성화의 새로운 장을 열어줍니다. 에어 베어링을 기반으로 하는 드라이브 유닛과 광학 인코더는 연성 및 강성 재료에 대한 힘, 토크, 변위 측정에서 최고의 감도를 보장합니다. 측정 시스템 및 액세서리의 자동 인식 및 정렬, 한 손으로 가능한 커플링, 터치스크린의 제어 기능을 통해 빠른 설정과 손쉬운 시료 준비가 가능합니다. 포괄적인 재료 특성화를 위해 마련된 200개가 넘는 액세서리를 통해 DMA를 완전한 레오미터, 마찰계, UTM Micro, 또는 분말 레오미터로 전환시킬 수 있습니다.

주요 특징

유례가 없는 동적 기계 분석

MCR 703 MultiDrive는 액체, 연질, 고체 시료의 동적 기계 분석(DMA)을 재정의합니다. 하나의 기기로 인장, 비틀림, 굽힘, 압축에 대한 DMA는 물론 열기계 분석(TMA)까지 수행할 수 있습니다.
또한, 하나의 실험 내에서 축-비틀림 DMA를 수행하여 복합 영률(E*) 및 전단률(G*)을 온도, 주파수, 시간, 또는 습도에 따른 함수로 나타낼 수 있습니다. 이러한 독자적인 기능을 통해 이방성 물질의 특성화를 한층 강화했으며, 하나의 테스트 내에서 등방성 물질의 푸아송 비율까지 측정할 수 있습니다.

유례가 없는 측정 품질을 달성

에어 베어링으로 지지된 상부 회전 드라이브 및 하부 선형 드라이브와 광학 인코더 기술을 통해 0.5 mN ~ 40 N의 힘 범위에서 선형 동적 기계 분석을 수행하며, 0.2 nNm ~ 230 mNm의 토크 범위에서 비틀림에 대한 동적 기계적 분석을 수행할 수 있습니다.
최첨단의 대류식 온도조절 장치는 -170°C ~ +1,000°C까지 균일한 온도 분포를 보장하며, 시료의 온도와 상대 습도를 모두 제어하는 데 필요한 정확도를 제공합니다. 각각의 표준 측정 시스템에는 클램핑된 시료 근처에 통합 온도 센서가 장착되어 있어, 시료가 위치한 곳에서 직접 정밀하고 재현성 있는 측정이 가능합니다.

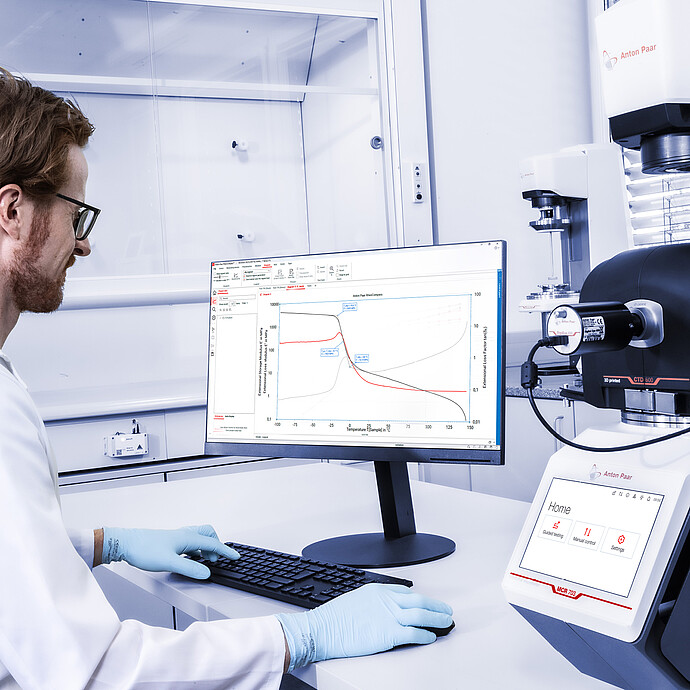

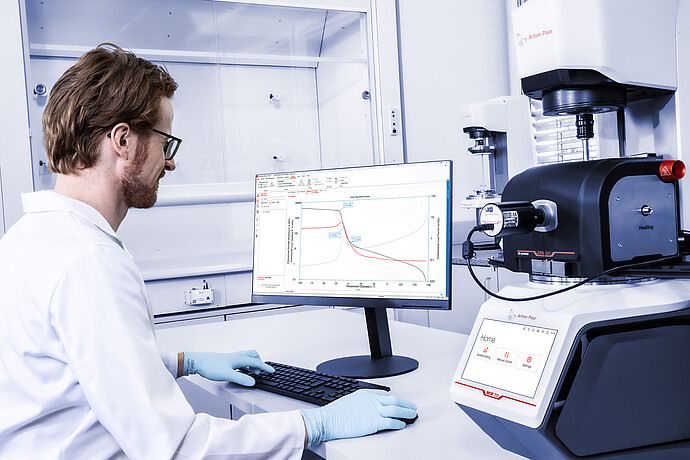

처음부터 끝까지, 가장 스마트한 DMA

PC와 동적 기계 분석기 사이를 오가며 시간을 낭비하지 마세요. 필요한 위치에서 바로 터치스크린을 사용해 테스트를 준비할 수 있습니다. QuickConnect 기능은 한 손으로 몇 초 만에 측정 시스템을 교체할 수 있게 하며, Toolmaster는 모든 액세서리를 자동으로 인식 및 설정합니다. 완전 자동화된 절차로 측정 시스템의 정밀하고 반복 가능한 정렬을 보장하여, 시간이 걸리는 설정 과정과 수동 개입의 필요성을 없앴습니다.
강력한 RheoCompass 소프트웨어에는 마법사와 사전 정의된 다양한 템플릿이 포함되어 있어, 워크플로를 간소화하고 특정 응용 분야에 맞는 최적의 테스트 절차를 손쉽게 생성할 수 있습니다.

단순한 동적 기계 분석기를 넘어

MCR 703 MultiDrive의 최첨단 하드웨어와 전자 장치는 향후 수년간의 연구에서 최전선에 설 수 있게 하며, 경쟁력을 높이면 유연성을 제공하여 원하는 모든 작업을 수행할 수 있도록 지원합니다. 200개가 넘는 응용 분야별 액세서리를 통해 MCR 703 MultiDrive를 완전한 레오미터, 마찰계, 기계적 테스터, 또는 분말 레오미터로 전환할 수 있습니다. 고전적인 동적 기계적 분석 외에도 액체, 고체, 분말, 심지어 기계 부품에 대한 포괄적인 특성화까지도 가능합니다.

특화된 솔루션, 무한한 응용 분야: 테스트의 새로운 가능성을 탐구해 보세요

MCR 703 Space MultiDrive는 작업 공간을 최대화하여 다양한 액세서리 및 보조적인 측정 기기를 수용할 수 있습니다. Anton Paar의 사내 개발 및 생산팀은 액체에 침지된 고체의 특성화 솔루션을 포함하여 다양한 특정 응용 분야에 맞춘 장치와 액세서리를 제공합니다. 축은 일회용 또는 맞춤형 지오메트리와 결합하여 사용할 수 있으며, 분말 시료 테스트에도 적용할 수 있습니다. Anton Paar는 일반적인 굽힘 모드의 DMA 측정 시스템과 결합하여 사용할 수 있는 재료 포켓 또한 제공합니다.

사양

인장, 굽힘, 압축에 대한 DMA용 선형 드라이브
최대 하중	40 N
최소 하중	0.0005 N
최대 변위	9,400 μm¹⁾
최소 변위	0.01 μm
최대 주파수	100 Hz
최소 주파수	10^-5 Hz
비틀림 및 유변학에 대한 DMA용 회전 드라이브
최대 토크	230 mNm
최소 토크, 회전	1 nNm
최소 토크, 진동	0.2 nNm
각도 편향 분해능	< 1 nrad
최대 각속도	314 rad/s
최소 각속도	0 rad/s²⁾
최대 주파수	200 Hz
최소 주파수	2 x 10^-8 Hz
수직 항력 범위	0.001 N ~ 50 N
온도 제어
최대 온도 범위	-170°C ~ +1,000°C³⁾
최대 가열 속도	60 K/min³⁾
최대 냉각 속도	30 K/min³⁾
기능
인장, 굽힘, 압축에 대한 DMA	✓
비틀림에 대한 DMA	✓
축-비틀림 결합 모드에 대한 DMA	✓
전단 및 유변학적 DMA	✓
열기계 분석	✓
Toolmaster, 측정 시스템	✓
Toolmaster, 측정 셀	✓
측정 시스템용 QuickConnect(나사 필요 없음)	✓
T-Ready	✓
저온 옵션, 질소 증발 장치	o
저온 옵션, 가스 냉각기	o
습도 옵션	o

^{✔ 포함됨 | o 선택사항}

^{상표: RheoCompass(9177015), MultiDrive(16731581), T-Ready(9176983), Toolmaster(3623873)}
^{특허: 미국 특허 9574983, 10908058}

^{1) 진동 시 최대 변위 ±4,500 μm.}
^{2) 제어 전단 응력(CSS) 모드에서. 제어 전단 속도(CSR) 모드에서는 측정 지점의 지속 시간과 샘플링 속도에 따라 달라집니다.}
^{3) 제한 범위는 사용되는 대류식 온도조절 장치와 측정 시스템에 따라 달라집니다. 요청 시에는 -170°C까지의 온도를 위한 맞춤형 저온 옵션도 제공됩니다.}
