Universalprüfmaschine:
UTM Micro

  • Prüfung von mechanischen Teilen mit geringer Kraft und geringem Drehmoment bis zu 0,0005 N
  • Materialprüfung unter realen Bedingungen: Temperatur von -160 °C bis 1.000 °C und Luftfeuchtigkeit von 5 % RH bis 95 % RH.
  • Über 200 Zubehörteile und Prüfvorrichtungen verfügbar
  • Prüfverfahren: Zug, Torsion, Kompression, Biegung, Scherung, Reibung, Schälung
Nur Online-Preis | exkl.inkl. 0USt
Preis
auf Anfrage
Bestellinformation
Anton Paar-Geräte online kaufen
Teilenummer:
Online-Verfügbarkeit prüfen Angebot anfordern Dieses Produkt online bestellen
Lieferzeit: %1$s – %2$s Arbeitstage %1$s – %2$s Wochen %1$s – %2$s Monate

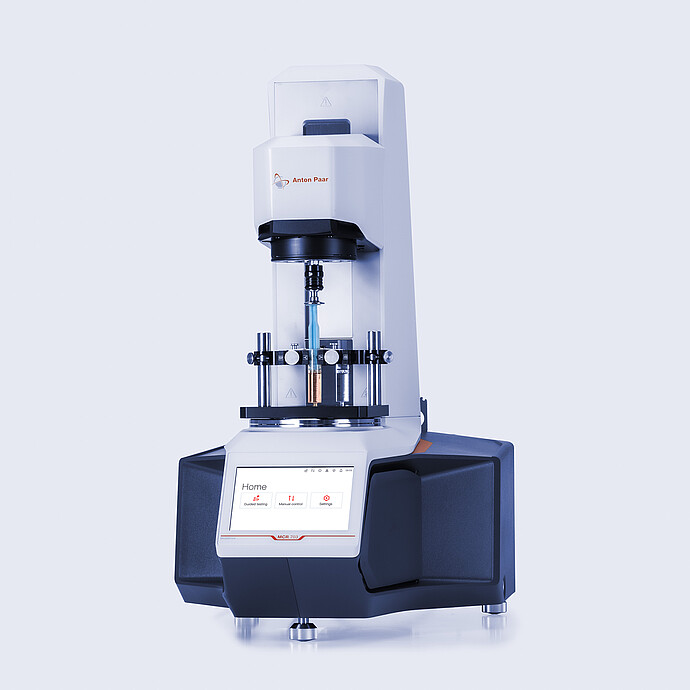

Bislang war die Prüfung sehr empfindlicher und kleiner mechanischer Teile wie Lager, Federn, Mikrodrähte, organische Fasern und mikroelektromechanische Geräte mit herkömmlichen Universalprüfmaschinen nicht möglich. Mit der Universalprüfmaschine UTM Micro von Anton Paar, die auf dem renommierten Anton Paar-Rheometer MCR basiert, eröffnet sich jedoch eine neue Welt der Materialprüfung. Die sensitive MCR-Technologie der vielseitigen UTM-Maschine, kombiniert mit ihrer bewährten Modularität sowie einem integrierten Dehnungsaufnehmer und Kraftaufnehmer, ermöglicht es Ihnen, über reine Zugversuche hinauszugehen. Damit können Sie nun alle möglichen Herausforderungen meistern, auch im Bereich der DMA und optischer Methoden.

Klicken Sie hier, um eine Liste von Prüfmethoden für die unterschiedlichsten zu testenden Teile zu bekommen.

Technische Highlights

Eine ganz neue Welt der universellen Materialprüfung im geringen Kraftbereich

Eine ganz neue Welt der universellen Materialprüfung im geringen Kraftbereich

Mit UTM Micro eröffnet sich eine ganz neue Welt: Testen Sie kleine Bauteile im Bereich bis zu 0,0005 N, Drehmomente bis zu 10-9  Nm, Winkel von 6 x 10-8 Grad und eine Auslenkungsgenauigkeit von 0,01 µm – und das in einem bisher unerreichten Mikrobereich. Verabschieden Sie sich von teuren Eigenentwicklungen oder eingeschränkten kommerziellen Lösungen und kompliziertem Hin und Her mit externen Testlabors. Nehmen Sie Produktentwicklung, Forschung und Qualitätskontrolle selbst in die Hand.

Testen Sie Ihre mechanischen Teile unter realen Bedingungen

Testen Sie Ihre mechanischen Teile unter realen Bedingungen

Verschiedene Temperiereinheiten stellen Temperaturen von -160 °C bis 1.000 °C und eine Luftfeuchtigkeit von 5 % RH bis 95 % RH ein. Die Möglichkeit, in einer Schutzgasatmosphäre zu messen, um die Oxidation zu verringern oder eine Kontamination der Probe zu vermeiden, ist in diesem Markt einzigartig. Die Leistungsfähigkeit unserer Temperiereinheiten mit minimalen Temperaturgradienten bis zu ≤0,1 °C ist konkurrenzlos und garantiert stets absolute und reproduzierbare Ergebnisse. Durch die vorkalibrierten Kraft- und Drehmomentsensoren können die Temperatur- und Feuchtigkeitsfunktionen von UTM Micro sofort bereitgestellt werden – lange Wartezeiten auf den gewünschten Zustand gehören damit der Vergangenheit an. Erzielen Sie eine Heizrate von bis zu 60 °C pro Minute.

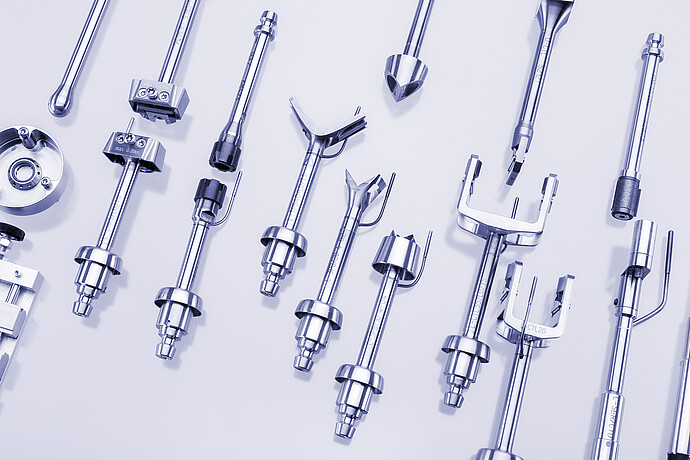

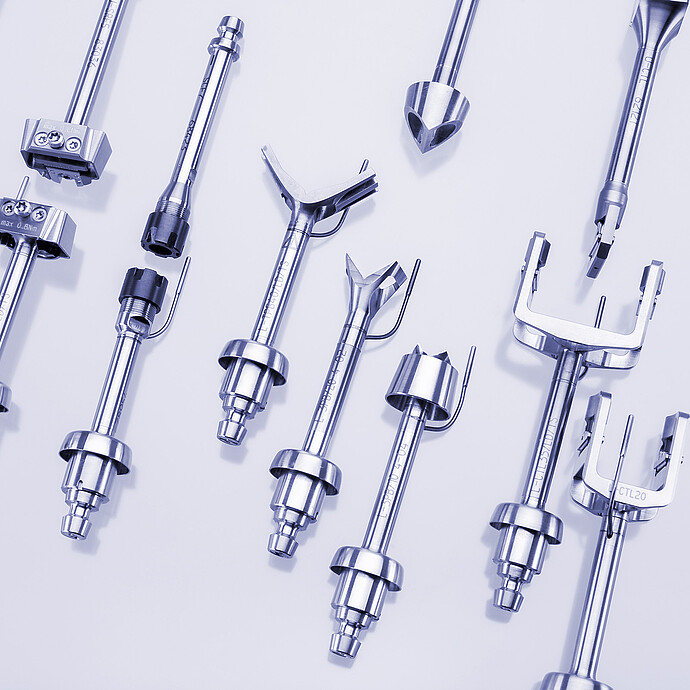

Wählen Sie aus einer breiten Palette von variablen Spannzeugen und Prüfvorrichtungen.

Wählen Sie aus einer breiten Palette von variablen Spannzeugen und Prüfvorrichtungen.

Die Zukunft gehört Ihnen: Passen Sie Ihr Gerät mit über 200 Zubehörteilen an Ihre Bedürfnisse an. Unser Engineering-Team kann schnell und zu wettbewerbsfähigen Preisen kundenspezifisches Zubehör hausintern entwickeln. Wir bieten auch Automatisierungs- und Robotiklösungen. Von der Zugversuchmaschine bis zum Mikro-Drehmomentprüfgerät – Ihr UTM Micro ist so flexibel, wie Sie es brauchen, und das für viele Jahre.

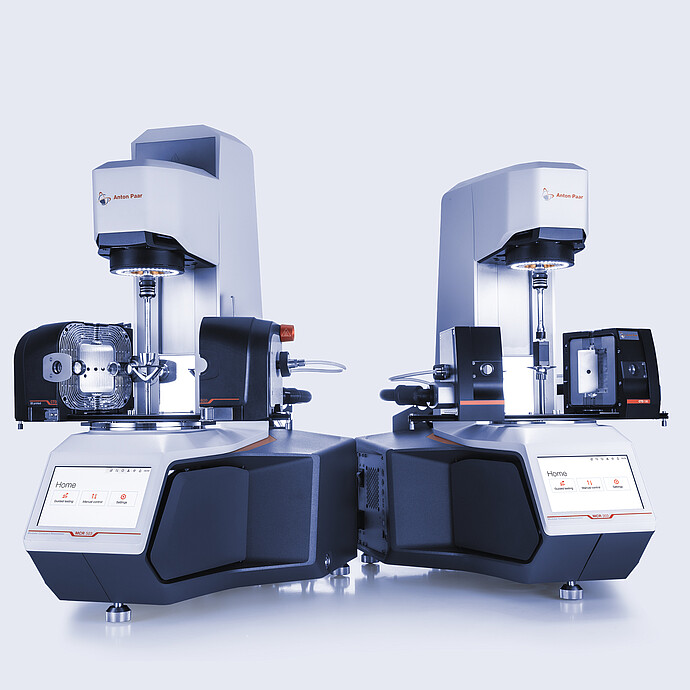

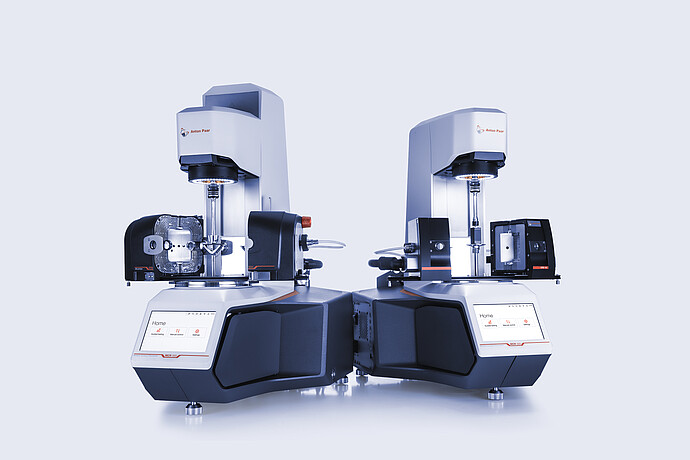

Mehr als „nur“ eine Universalprüfmaschine

Mehr als „nur“ eine Universalprüfmaschine

Machen Sie aus der UTM Micro genau das, was Sie brauchen:  eine mechanische Prüfmaschine oder einen Multi-Performer, der mehrere Methoden kombiniert: ein Rheometer, ein Tribometer und ein Gerät zur dynamischen mechanischen Analyse, das optische Methoden zur weiteren Untersuchung des Verhaltens von Bauteilen bietet. Ein Dehnungsaufnehmer und eine Kraftmesszelle sind standardmäßig integriert.

Zeit und Personalkosten sparen

Zeit und Personalkosten sparen

Durch die einfache Handhabung unserer Universalprüfmaschine sparen Sie Zeit und Personalkosten, da keine Expertinnen und Experten zur Bedienung des Gerätes benötigt werden. Einzigartige, in das Gerät und die Software integrierte, benutzerfreundliche Merkmale erhöhen den Durchsatz. Wir haben jedes Bauteil und jeden Handhabungsschritt so konzipiert, dass sie Teil eines reibungslosen und intelligenten Ganzen sind: Die patentierte Toolmaster™-Technologie erkennt automatisch Messgeometrien und Zubehör und überträgt alle relevanten Parameter ohne Fehlerrisiko an die Software.  Die QuickConnect-Schnellkupplung ermöglicht den einhändigen, sekundenschnellen Austausch von Messgeometrien, Prüfvorrichtungen, Haltern und Klemmen.

Mikromechanische Prüfungen für verschiedene Anwendungen

Mikromechanische Prüfungen für verschiedene Anwendungen

Kleine mechanische Bauteile und Teile werden in einer Vielzahl von Produkten verwendet. Um festzustellen, wie sie auf bestimmte Bedingungen reagieren, und um ihre Lebensdauer vorherzusagen, muss man sie wirklich auf die Probe stellen.

Typische Branchen und Anwendungen sind:

  • Feinmechanik (z. B. Charakterisierung von Maschinenelementen, Federn, Gewinden, Getrieben, Drähten, Uhrmacherei)
  • Mikroelektronik/Halbleiter (z. B. Prüfung von Mikromotoren/Turbinen, Halbleiterfasern, faseroptischen Drehmomentsensoren, Halbleiterbauelementen, SMD-Bohrern/Drehmomenten, elektronischen Schaltern)
  • Medizintechnik (z. B. Spritzen mit Betätigungskraft, Stents, Spritzen mit Durchstechkraft, Sicherheitsverschlüsse)

Lesen Sie mehr über die verfügbaren mechanischen Prüfverfahren.

Technische Daten

KraftkapazitätN0,0005 bis 40
Auslenkungµm0,01 bis 9400 1)
Minimales DrehmomentnNm1
Maximales DrehmomentmNm230
Minimaler Auslenkwinkelµrad0,05
Frequenz (vertikal)Hz0,001 bis 100
Frequenz (rotierend)Hz~10-8 bis 100 2)
Temperaturbereich°C-160 bis 1000 3)
Heizrate (max)K/minbis zu 60
Kühlungsrate (max)K/minbis zu 50
Luftfeuchtigkeit% Rh5 bis 95
Abmessungenmm444 x 733 x 586
Gewichtkg48 (58 mit Linearantrieb)
Antriebssystem (Rotation)EC-Permanentmagnet-Synchronmotor
Antriebssystem (Aufzug)Linearantrieb mit magnetischem Läufer (unterer Antrieb) und Schrittmotor (oberer Antrieb)
Prüfverfahren: Zug, Torsion, Kompression,
Biegung, Scherung, Reibung, Schälung und andere
Individuell anpassbare Lösungen
Kameraoption
Kollisionsminderung
Probenkörperschutz
Autopositionierung
Toolmaster™, Messsystem
Toolmaster™, Messzelle
QuickConnect für Messsysteme, ohne Verschraubung

1) Maximale Auslenkung von ± 4500 μm bei Oszillation.
2) Die Mindestfrequenz ist ein theoretischer Wert (Dauer pro Zyklus = 2 Jahre).
3 ) In Kombination mit CTD 1000 und Tieftemperaturoption
