Ultra nanoindentateur :
UNHT³
-
-
-
- +8
- Mesures à température ambiante
- Test de température variable, de la température ambiante à 200 °C
L'UNHT³ est un nanoindenteur ultra-haute résolution avec force réelle et capteurs de déplacement qui examine les propriétés mécaniques d'un matériau à l'échelle nanométrique. L'UNHT³ annihile presque entièrement l'effet de la dérive thermique grâce à son système breveté de référence active de surface. Il est adapté aux mesures longue durée sur tous types de matériaux, de l’échelle atomique à nanométrique, y compris les polymères, les couches très fines et les tissus mous. Pour les mesures à très basses ou très hautes températures, une version avec chambre à vide (UNHT³ HTV) est disponible (jusqu'à 800 °C ; jusqu'à 10-7 mbar).
Combinez la tête UNHT3 avec un autre testeur de rayures ou d'indentation sur la plateforme Step pour couvrir entièrement la gamme nano/micro/macro. Ajoutez un module AFM pour obtenir une caractérisation mécanique complète des surfaces avec un seul instrument.
Caractéristiques principales
Le nanoindenteur le plus précis qui existe
L’UNHT³ mesure ce que les autres estiment : deux capteurs de profondeur et de charge indépendants permettent un contrôle réel des forces et de la profondeur d’indentation. De plus, l'UNHT³ propose une conception brevetée avec référence active de surface : un axe de référence surveille la position de la surface de l'échantillon tandis qu'un indenteur effectue les mesures, éliminant ainsi toute dérive thermique et tout problème de compliance. Cela autorise un grand éventail de profondeurs d’indentation (de quelques nm jusqu'à 100 μm) et forces d’indentation (de quelques μN jusqu’à 100 mN).
Le nanoindenteur disposant de la plus grande stabilité sur le marché
En raison du concept unique et breveté de référence de surface active et de l’utilisation de Zerodur, un matériau qui ne subit pas de dilatation thermique, l’UNHT³ est le seul nanoindenteur capable d'atteindre une dérive thermique négligeable jusqu’à 10 fm/sec sans correction de profondeur. Cela fait de l'UNHT³ le seul nanoindenteur pouvant être utilisé pour des mesures longues, telles que les tests de fluage.
Plus de 600 mesures par heure
Grâce à la stabilité thermique unique du nanoindenteur UNHT³ Ultra Nanoindentation, un échantillon peut être mesuré immédiatement après l'installation sans attendre des heures pour la stabilisation thermique. En conséquence, il est faisable de mesurer individuellement une grande quantité d’échantillons le même jour. Le mode Quick permet d'effectuer plus de 600 mesures par heure avec de véritables courbes d'indentation. Les profils d’utilisateur, protocoles de mesure, mesures multi-échantillons et rapports personnalisables offrent le plus haut rendement du marché.
Analyse mécanique dynamique supplémentaire avec le « mode dynamique »
Le mode dynamique intégré vous permet une analyse mécanique dynamique afin d’étudier le profil en profondeur de propriétés mécaniques (HIT, EIT vs profondeur) et de mesurer les propriétés viscoélastiques (E’, E’’ : modules de stockage et de perte, tan δ) d'échantillons de films minces à des matériaux massifs. Et le mode dynamique offre encore d'autres fonctions, dont un étalonnage rapide de l’indenteur et une analyse contrainte-déformation.

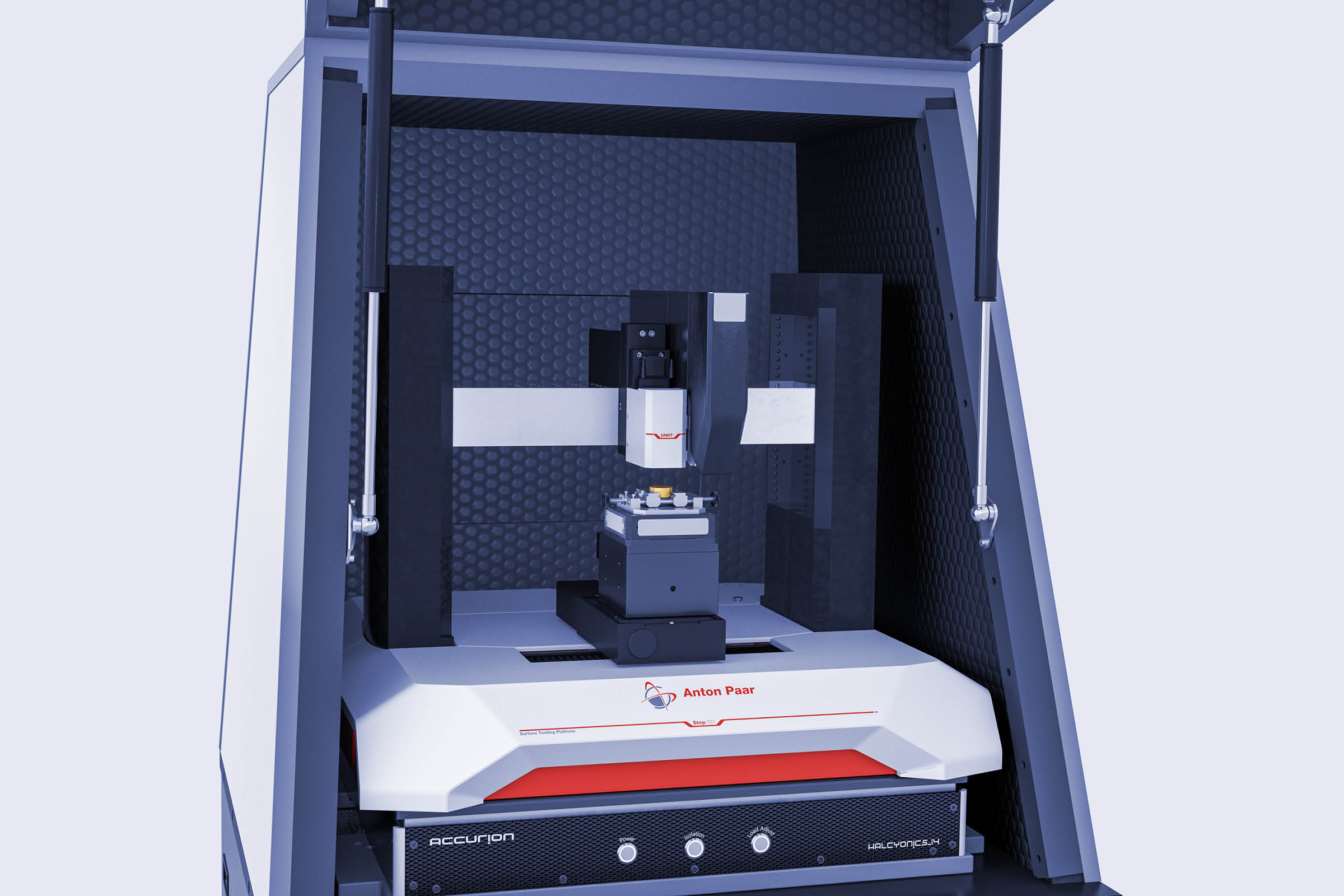

Plateforme Step : polyvalence maximale des instruments
La plateforme Step permet de réaliser des essais complets de caractérisation mécanique des surfaces. Que vous souhaitiez effectuer uniquement des tests de nanoindentation, ou compléter les résultats par des mesures de scratch ou AFM, la plateforme Step offre toujours la meilleure solution en termes de stabilité, d'isolation phonique et de modularité.
Mesures sous vide poussées et températures élevées jusqu'à 800 °C
La version HTV de UNHT³ est le seul ultra nanoindenteur avec une procédure entièrement automatique pour minimiser la dérive thermique pouvant d'atteindre <3 nm/min sur toute la plage de température. Pour ce faire, une gestion unique et brevetée du chauffage permet de contrôler simultanément la température de l'échantillon et celle du pénétrateur avec une précision de 0,1 °C. Le logiciel d'indentation assure le contrôle des conditions de chauffage et d'environnement en interagissant en temps réel avec le système pour minimiser la dérive thermique et lancer toutes les mesures souhaitées. Vous pouvez planifier une matrice d'indentation (également possible avec l’UNHT³ standard) avec différentes étapes de température et l'instrument effectue automatiquement les mesures selon cette matrice prédéfinie.
Spécifications techniques
| Force maximale [mN] | 50 / 100(1) |
| Résolution en force [nN] | 3 |
| Niveau de bruit de charge [valeur efficace] [μN] | ≤ 0,05 |
| Taux de chargement [mN/min] | Jusqu'à 1.000 |
| Gamme de profondeurs [μm] | 50 / 100(1) |
| Résolution en profondeur [nm] | 0,003 |
| Niveau de bruit en profondeur [valeur efficace] [nm] | ≤ 0,03 |
| Fréquence d’acquisition des données [kHz] | 192 |
| Options | |
| Phase de chauffage jusqu'à 200 °C | ✔ |
| Essais dans les liquides | ✔ |
(1) en option
Brevets
Référence de surface active pour l’UNHT³ : US 7,685,868 B2
Normes
ASTM
Service certifié Anton Paar
- Plus de 350 experts techniques certifiés par les fabricants dans le monde
- Assistance qualifiée dans votre langue locale
- Protection de votre investissement tout au long de son cycle de vie
- 3 ans de garantie
