Ultra nanoindenteur :
UNHT³

Modèle:
  • Environnement sous vide pour un meilleur contrôle du chauffage et une protection de l’indenteur et de l'échantillon contre l'oxydation
  • Procédure entièrement automatique pour minimiser la dérive thermique
  • Test de la température variable de -150 °C à 800 °C
  • Niveaux de vide jusqu'à 10-7 mbars
  • Mesures à température ambiante
  • Test de température variable, de la température ambiante à 200 °C
Prix en ligne uniquement | à l'exclusion dey compris 0TVA
Prix
sur demande
Informations d'achat
Achetez en ligne des instruments Anton Paar
Référence:
Vérifier la disponibilité en ligne Obtenir un devis Acheter ce produit en ligne
Délai de livraison : %1$s - %2$s jours ouvrables %1$s – %2$s semaines %1$s – %2$s mois

L'UNHT³ est un nanoindenteur ultra-haute résolution avec force réelle et capteurs de déplacement permettant d’examiner les propriétés mécaniques d'un matériau à l'échelle nanométrique. UNHT³ annihile presque entièrement l'effet de la dérive thermique grâce à son système breveté de référence active de surface. Il est donc parfaitement adapté aux mesures longue durée sur tous types de matériaux, de l’échelle atomique à nanométrique, y compris les polymères, les couches très fines et les tissus mous. Pour des mesures à des températures très basses ou très élevées, une version à chambre à vide (UNHT³ HTV) est disponible pour appliquer des températures de -150 °C à 800 °C et un niveau de vide jusqu'à 10-7 mbars.

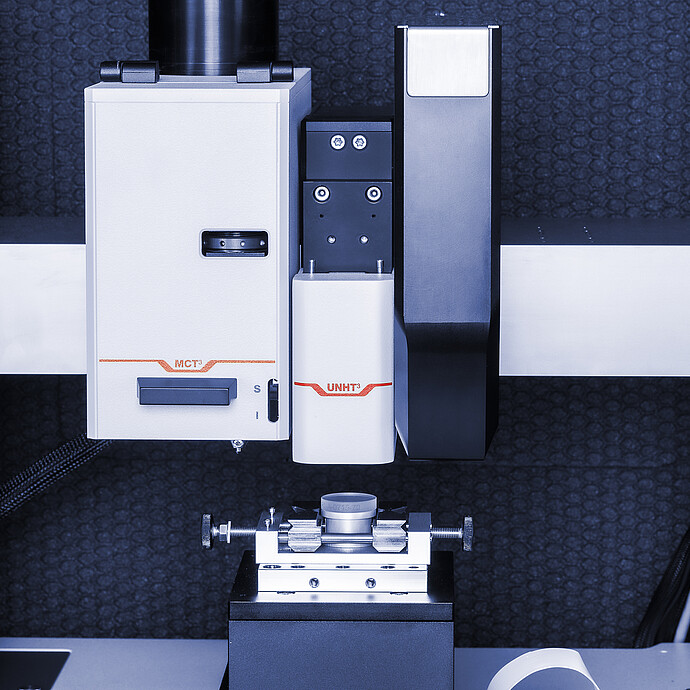

Combinez des têtes d 'essai d'indentation instrumentée et de rayure, un nanotribomètre mais également un microscope à force atomique sur une plateforme unique

Caractéristiques principales

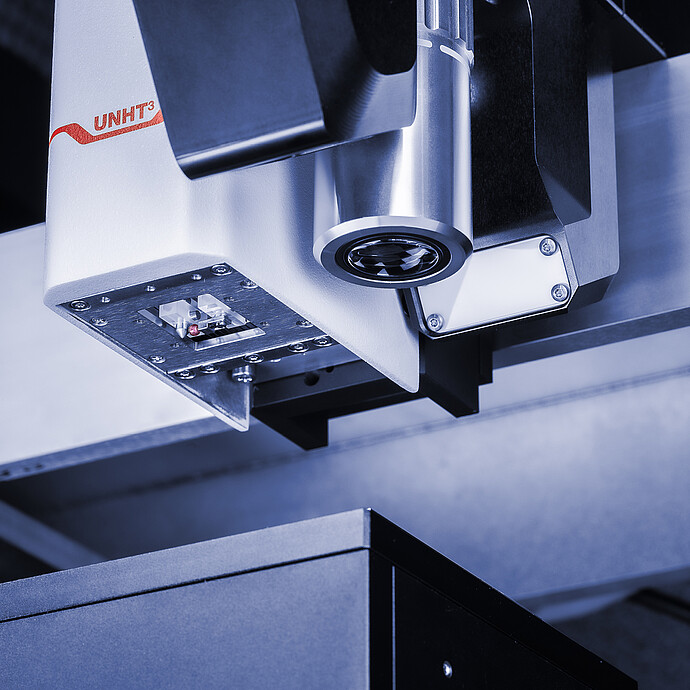

Le nanoindenteur le plus précis qui existe

Le nanoindenteur le plus précis qui existe

L’UNHT³ mesure ce que les autres estiment : deux capteurs de profondeur et de charge indépendants permettent un contrôle réel des forces et de la profondeur d’indentation. En outre, l’UNHT³ utilise le concept breveté unique de référence de surface active : un pénétrateur de référence surveille la position de la surface de l’échantillon, tandis qu’un pénétrateur de mesure effectue les mesures, éliminant ainsi les problèmes de dérive thermique et de conformité. Cette conception unique autorise un grand éventail de profondeurs d’indentation (de quelques nm jusqu'à 100 μm) et forces d’indentation (de quelques μN jusqu’à 100 mN).

Le nanoindenteur disposant de la plus grande stabilité sur le marché

Le nanoindenteur disposant de la plus grande stabilité sur le marché

En raison du concept unique et breveté de référence de surface active et de l’utilisation de Zerodur, un matériau qui ne subit pas de dilatation thermique, l’UNHT³ est le seul nanoindenteur capable d'atteindre une dérive thermique négligeable jusqu’à 10 fm/sec sans correction de profondeur. Fort de cette stabilité inégalée, l’UNHT³ est le seul nanoindenteur pouvant être employé pour des mesures longue durée telles que les essais de fluage.

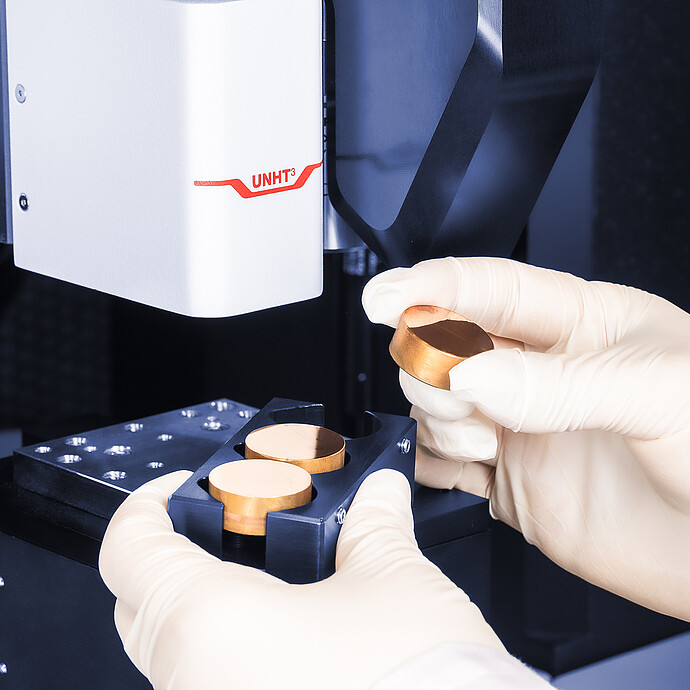

Capacité et vitesse de mesure élevées (>600 mesures par heure)

Capacité et vitesse de mesure élevées (>600 mesures par heure)

Grâce à la stabilité thermique unique des instruments, il est possible de mesurer un échantillon juste après l’avoir mis en place, sans attendre des heures que la stabilisation thermique s’effectue. En conséquence, il est faisable de mesurer individuellement une grande quantité d’échantillons le même jour. Le mode « Quick Matrix » permet de réaliser plus de 600 mesures par heure avec des courbes d’indentation réelles. Les profils d’utilisateur, protocoles de mesure, mesures multi-échantillons et rapports personnalisables contribuent aussi à fournir le plus haut rendement du marché.

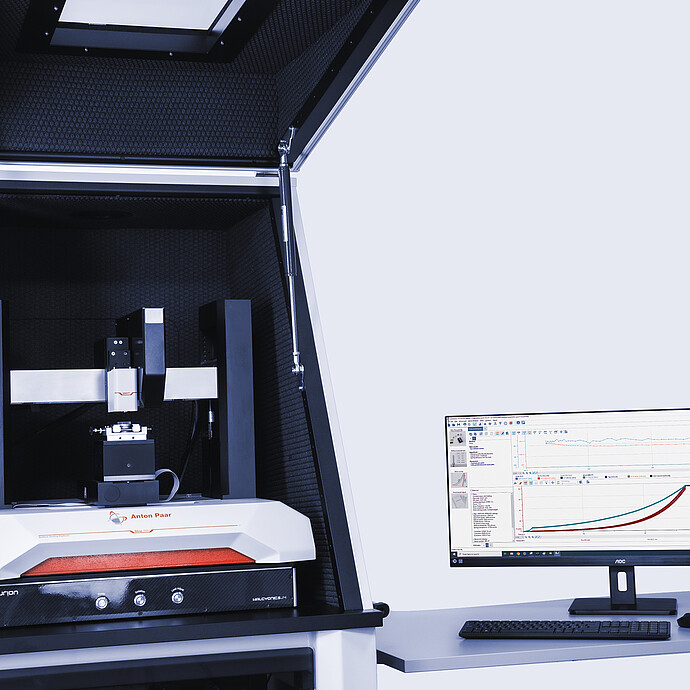

Analyse mécanique dynamique supplémentaire avec le « mode dynamique »

Analyse mécanique dynamique supplémentaire avec le « mode dynamique »

Le mode dynamique intégré vous permet de réaliser une analyse mécanique dynamique afin d’étudier le profil en profondeur de propriétés mécaniques (HIT, EIT vs profondeur) et de mesurer les propriétés viscoélastiques (E’, E’’ : modules de stockage et de perte, tan δ) d'échantillons allant de films minces à des matériaux en vrac. Et le mode dynamique offre encore d'autres fonctions, dont un étalonnage rapide de l’indenteur et une analyse contrainte-déformation.

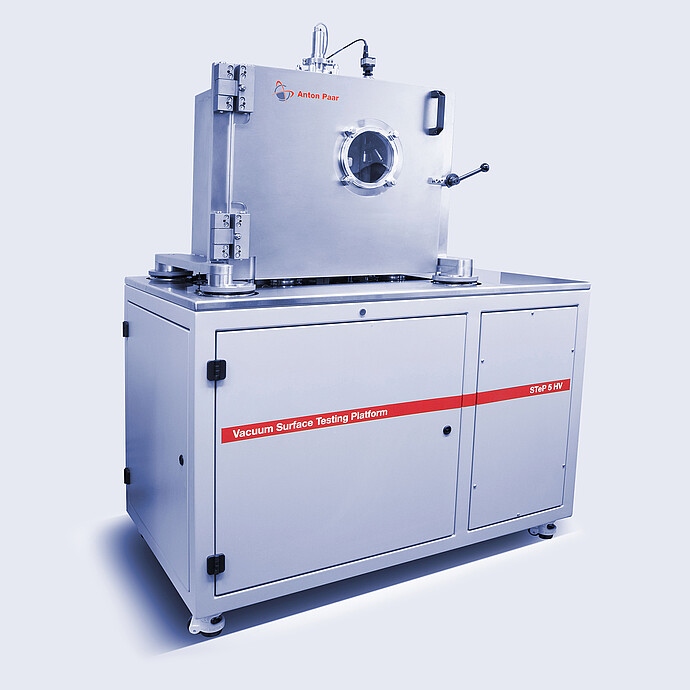

Mesures sous vide poussées et températures élevées jusqu'à 800 °C

Mesures sous vide poussées et températures élevées jusqu'à 800 °C

La version HTV de UNHT³ est le seul ultra nanoindenteur avec une procédure entièrement automatique pour minimiser la dérive thermique pouvant d'atteindre <3 nm/min sur toute la plage de température. Cela se fait via le système de gestion du chauffage unique et breveté qui contrôle simultanément la température de l'échantillon et de l’indenteur à une précision de 0,1 °C. Le logiciel d'indentation prend le contrôle des conditions de chauffage et d'environnement en interagissant en temps réel avec le système pour minimiser la dérive thermique et lancer toutes les mesures souhaitées. Vous pouvez planifier un ensemble de tout type d'indentation (également possible avec l’UNHT³ standard) avec différentes étapes de température et l'instrument effectue automatiquement les mesures selon la matrice prédéfinie.

Spécifications techniques

Force maximale [mN] 50 / 100(1)
Résolution en force [nN] 3
Niveau de bruit de charge [valeur efficace] [μN] ≤0,05
Taux de chargement [mN/min] jusqu’à 1000
Gamme de profondeurs [μm] 50 / 100(1)
Résolution en profondeur [nm] 0,003
Niveau de bruit en profondeur [valeur efficace] [nm] ≤0,03
Fréquence d’acquisition des données [kHz] 192
Options
Phase de chauffage jusqu'à 200 °C
Refroidissement jusqu’à -120 °C(2)
Essais dans les liquides

(1) en option

(2) avec chambre d’essai

Brevets

Référence de surface active pour l’UNHT³ : US 7,685,868 B2

Normes

Ouvrir tout
Fermer tout

ASTM

E2546
