MCR 附件：
粒子成像测速

用于结构分析和流变光学的附件
用于流场的可视化分析

粒子成像测速

关键功能
规格
兼容工具
相似产品

对复杂流场（例如剪切带、湍流或不稳定流动）的研究在流体力学或混合过程分析中非常重要。大多数流变测量理论都是基于测量期间为层流流场这一假设。然而，实际应用中，样品还显示存在湍流流场。因此，通过数字粒子图像测速仪 (PIV)，有时也称为粒子跟踪测速仪 (PTV)，在流变测试的同时对流场进行可视化是非常重要的。

有关此技术的背景信息，请查看我们的 Wiki 文章“颗粒对悬浮流变学的影响”。

关键功能

完全透明，可全面查看流动样品

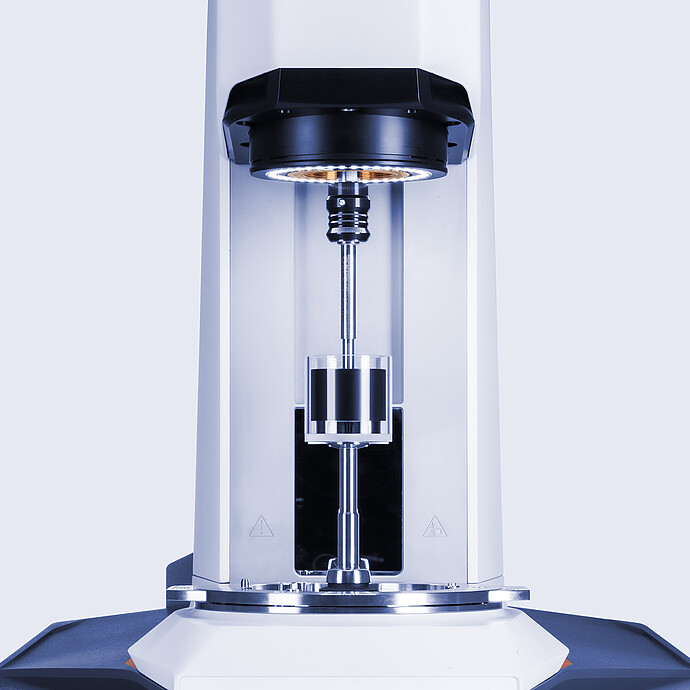

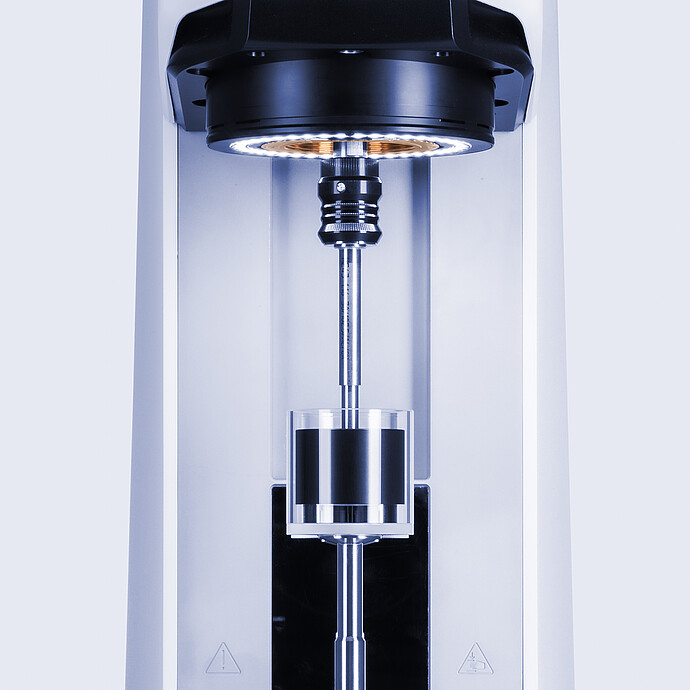

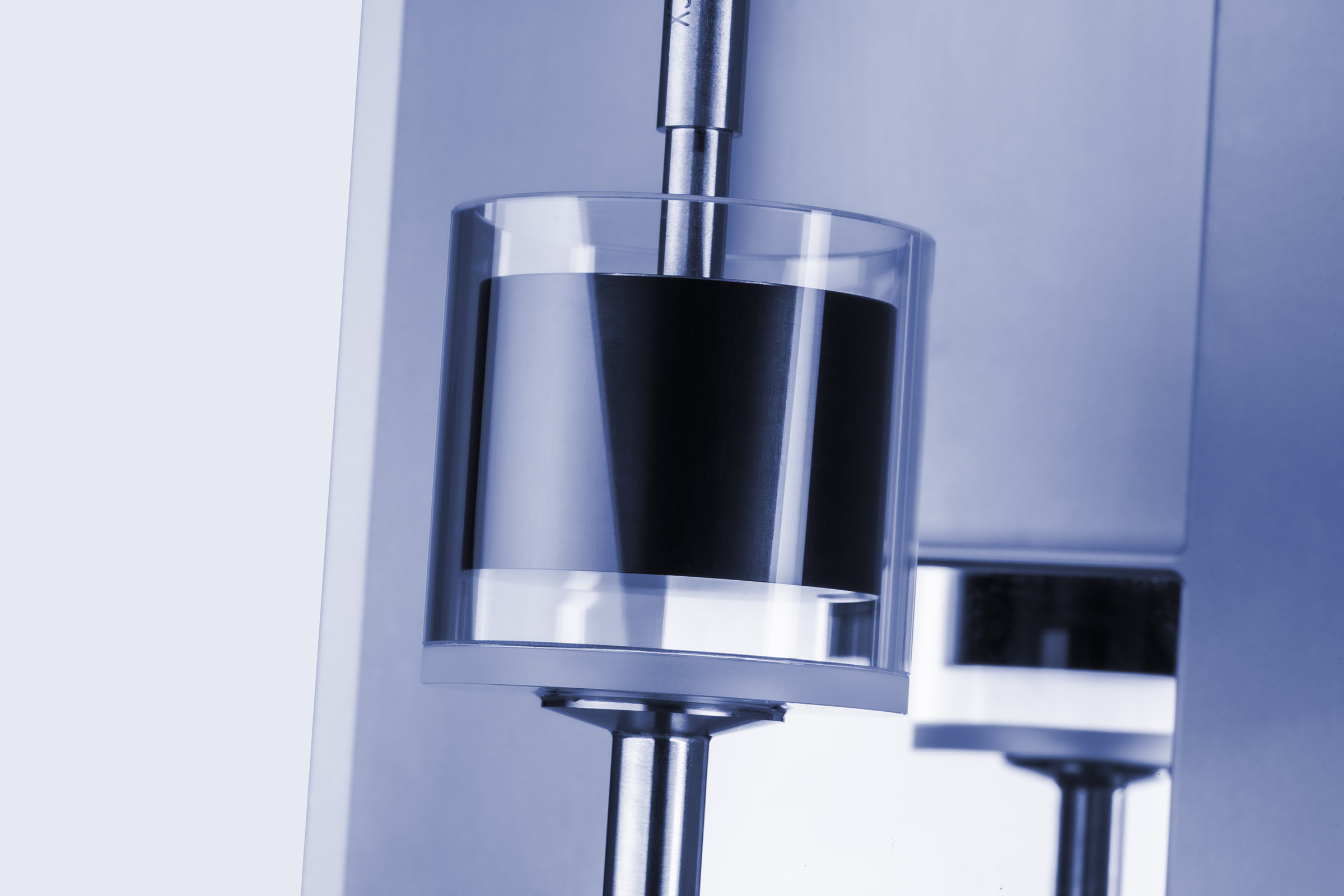

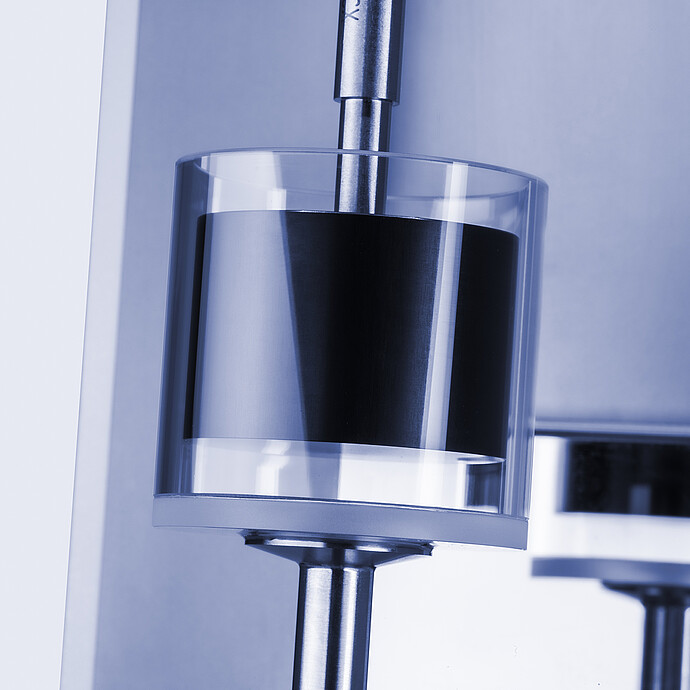

粒子成像测速装置基于同心圆筒测量系统，该系统安装在支柱上，可以从各个侧面实现光学接入。外筒（杯）由玻璃制成，而测量系统 (转子) 是黑色阳极氧化铝圆筒，可防止反射。PIV 附件有两种配置，如 C-LTD 70/PIV 或 C-LTD 50/PIV/XXL，支持液体温度控制，标准 PIV 的温度范围为 10 ℃ 至 70 ℃，XXL PIV 的温度范围为 10 ℃ 至 50 ℃。玻璃杯可以完全拆卸下来，很容易清洁。可根据要求提供其他尺寸和材质的定制 PIV 系统。

从三种可能的运动模型中进行选择：Searle、Couette 或反向旋转

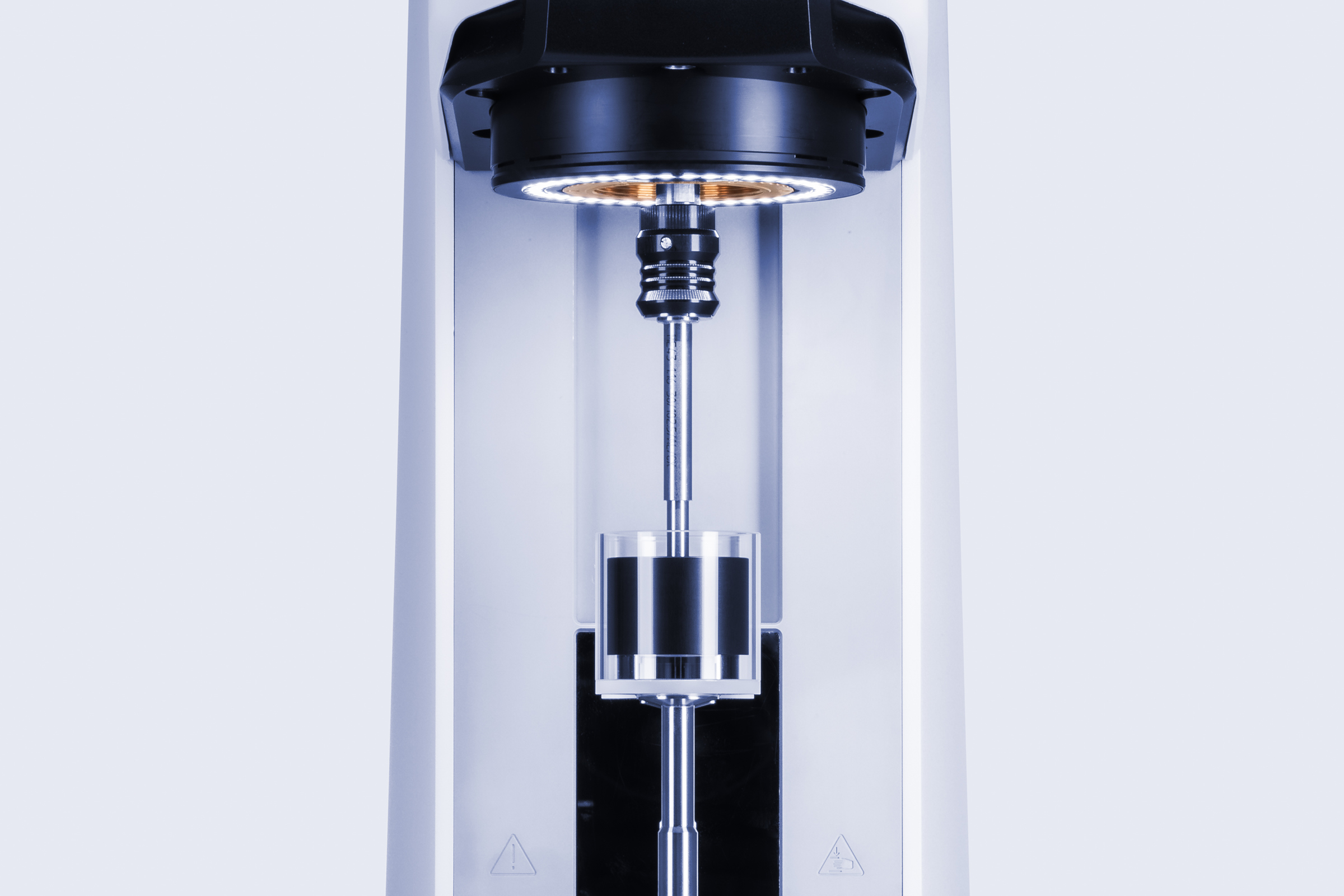

通过下部外筒（定子）和上部内筒（转子）可运动的测量系统，可以完全表征各种材料的复杂流动，可产生不同程度的不稳定流动。结合使用带有两个 EC 马达的流变仪，该装置可用于表征仅内筒运动（Searle 模式）、仅外杯运动（Couette 模式）或外筒和内筒反向运动时的流动情况。由于马达单元的 QuickConnect 连接器，无需任何螺钉即可直接连接两个圆筒，轻松安装和拆卸这两个圆筒。

对各种材料进行详细的流场分析

粒子成像测速模块与 MCR 流变仪的结合展示了一种强大的研究工具，可用于复杂黏弹性流体的详细流场分析，包括剪切带、Taylor 涡流等流动不稳定性或启动流行为等流变测试过程中的流场可视化。聚合物溶液和悬浮液的流变行为是一个重要的影响因素，因为溶液和悬浮液涉及许多工业生产过程。许多液体产品（例如油漆、油墨、饮料、药品、浆液或沐浴露）都包含各种类型的颗粒，以获得所需的最终产品或调整加工性能。

规格

PIV 单元	材料和尺寸	温度范围	其他信息
C-LTD 70/PIV	同心圆筒系统内杯：直径 35 mm，透明硼硅酸盐玻璃测量转子：直径 32 mm，黑色阳极氧化铝	10 ℃ 至 70 ℃（液体温度控制）	安东帕不提供 PIV 的光学设备（激光、相机）。
C-LTD 50/PIV-XXL	同心圆筒系统内杯：直径 110 mm，透明硼硅酸盐玻璃测量转子：直径 100 mm，黑色阳极氧化铝	10 ℃ 至 50 ℃ （液体温度控制）	适用于 MCR 503 和 MCR 703。专为沉降研究、气泡聚并而设计。安东帕不提供 PIV 的光学设备（激光、相机）。
PIV/TD	同心圆筒系统内杯：直径 45 mm，透明硼硅酸盐玻璃测量转子：直径 43 mm，黑色阳极氧化铝	环境温度	适用于 MCR 703。安东帕不提供 PIV 的光学设备（激光、相机）。
