Système SAXS/WAXS :

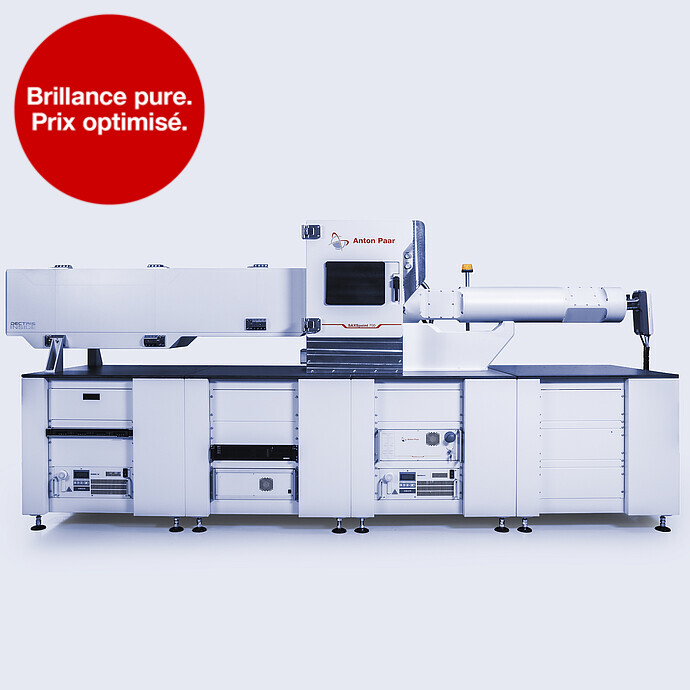

SAXSpoint 700
-
-
-
- +7
- Une chambre de mesure unique - des possibilités d'expérimentation infinies
- Des résultats brillants, grâce au meilleur système de diffusion de faisceau de sa catégorie
- Étudiez la porosité, l'orientation, la taille, la forme, la structure et la cristallinité des nanostructures
- Accélérez la recherche et garantir la qualité grâce à l'automatisation
- Obtenez des résultats significatifs grâce à un logiciel d'analyse puissant
SAXSpoint 700 est la ligne ultime de faisceau de laboratoire SAXS/WAXS/GISAXS/USAXS/RheoSAXS avec une technologie de détecteur synchrotron pour la résolution maximale dans un système compact. L’excellent système SAXS d’Anton Paar résout des nanostructures jusqu’à 620 nm. SAXSpoint 700 offre une analyse flexible de presque tous les matériaux dans des conditions ambiantes et non ambiantes, même l'air. Avec sa chambre de mesure spacieuse, ce système SAXS offre des possibilités expérimentales infinies. Effectuez facilement des analyses non-destructives des propriétés des matériaux par le biais de progiciels puissants qui permettent le fonctionnement automatique et l’analyse des données. Une large gamme de caractéristiques permet à SAXSpoint 700 de s'adapter à de futures applications, USAXS incluant également la gamme des micromètres.
Caractéristiques principales
Un système SAXS aux possibilités expérimentales infinies
La nouvelle chambre de mesure améliorée du SAXSpoint 700 ouvre des possibilités infinies grâce à sa taille, à la richesse des environnements d'échantillons et à la personnalisation pour des expériences spécifiques. Adaptez votre système SAXS à vos besoins pour vous permettre d'analyser facilement les matériaux nanostructurés. Passez en toute transparence d'un support d'échantillonnage à l'autre grâce au logiciel SAXSdrive™ et à la reconnaissance automatique du support, qui assure l'alignement automatique de tous les composants. Couvrez une plage de température impressionnante de -150 °C à 500 °C, combinez des études rhéologiques et nanostructurales complètes avec le module RheoSAXS, et menez des études automatisées avec des échantillonneurs à température contrôlée - même dans l'air.
Brillance pure
Prenez en charge les échantillons difficiles avec l'aide du meilleur système de diffusion de faisceau de sa catégorie. Grâce à un faisceau de rayons X brillant d'une grande pureté spectrale (> 99,9 % Cu Kα) et à une collimation du faisceau sans dispersion, les utilisateurs bénéficient d'une qualité de données comparable à celle d'un synchrotron (y compris SAXS/WAXS/GISAXS/USAXS/RheoSAXS) avec un minimum d'efforts et les temps d'exposition les plus courts.
Ce système SAXS, avec sa configuration brillante et son système optique de pointe, permet la résolution de structures jusqu'à 620 nm (USAXS jusqu'à la gamme des µm), dans la taille de système la plus compacte (3,6 m x 0,9 m).
SAXS et WAXS dans un même cycle
Obtenir des données SAXS et WAXS dans un même cycle avec Slidemaster Sans réalignement supplémentaire du système SAXS, gagnez du temps en supprimant les étapes de configuration entre les mesures. Choisissez simplement votre valeur de coefficient q la plus adaptée, de la résolution SAXS la plus élevée à un fonctionnement en mode WAXS. De plus, grâce à la sélection automatique de l'arrêt du faisceau, une étape supplémentaire est supprimée dans l'ensemble du processus, ce qui vous permet d'économiser du temps et des efforts. Avec les détecteurs EIGER2 R, il est même possible d'effectuer des mesures sans arrêt de faisceau.
Un logiciel puissant et des capacités de script uniques
Les solutions logicielles intuitivesSAXSdrive™ et SAXSanalysis™ sont combinables avec des étapes de routine automatisées, ce qui vous permet de mettre en place votre expérience tout en vous consacrant à des tâches plus importantes. Analysez vos ensembles de données 1D et 2D à l'aide de modèles personnalisables et déterminez des paramètres tels que le rayon de giration (Rg), la taille des particules, la constante de Porod, la surface spécifique et le tracé de Kratky. Exportez vos données vers tous les logiciels courants pour une analyse plus approfondie.
Bénéficiez d'un contrôle total de vos expériences grâce aux capacités de script fournies par une API Pythonunique : la configuration parfaite pour une utilisation avancée du système SAXS.
Un soutien quand vous en avez besoin
Profitez au maximum de votre investissement grâce à la garantiestandard de trois ans d'Anton Paar. Optimisez le temps de fonctionnement de votre système SAXS grâce à des réponses immédiates aux demandes de service. Si vous avez besoin d'une assistance, il y a toujours un expert en applications à proximité dans plus de 35 filiales dans le monde.
Spécifications
| Source de rayons X | Primux 100 Source de rayons X microfocale (Cu, Mo ; autres matériaux cibles sur demande) Sources de rayons X microfocales doubles en option (Cu et Mo ; autres matériaux cibles sur demande) Source MetalJet Ga/In haute performance |
| Système optique et collimation des rayons X | Optique AXO ASTIX/ASTIX++ conçue sur mesure (entièrement sous vide) Collimation automatique du faisceau sans diffusion (entièrement sous vide) |
| Platines d'échantillonnage et passeurs automatiques | TCStage platines à température contrôlée (-150 °C à 500 °C) Solutions personnalisées disponibles sur demande |
| Fonctions spéciales | Slidemaster : détecteur mobile (translation en X,Y,Z) TrueFocus : auto-alignement automatique TrueSWAXS : études SWAXS continues et simultanées Stagemaster : Platine XYZ avec reconnaissance automatique des plateaux d'échantillons Module WAXS haute résolution en option Optique ASTIX++ hautes performances en option permettant un flux > 6 x 10 8 ph/s |
| Plage de température | -150 °C à +500 °C |
| Précision de température | ±0,1 °C |
| Atmosphère | Vide, air, gaz inerte, humidité (gaz réactifs sur demande) |
| Supports d'échantillons | Capillaire en quartz pour les liquides Solutions personnalisées disponibles sur demande, veuillez nous contacter |
| Détecteurs | Série 2D EIGER2 R et PILATUS4 R de détecteurs HPC Modules WAXS haute résolution (série EIGER2 R) |
| Plage q accessible | 0,01 nm-1 à 49,3 nm-1 (détecteur principal) |
| Logiciel | Logiciel de mesure d'acquisition de données SAXSdrive™ Logiciel de traitement et d'analyse de données SAXSanalysis™ |
| Encombrement | 3.6 m x 0,9 m (version Microsource, L x l) 4,5 m x 0,9 m (version MetalJet, L x l) |
