Dynamiczny Analizator Mechaniczny:
MCR 702e MultiDrive
-
-
-
- +6
- 360°
- Najwyższa na świecie dostępna uniwersalność do dynamicznej analizy mechanicznej oraz prób reologicznych
- Napęd z ruchomym magnesem wsparty na łożyskach powietrznych do pomiarów siły w zakresie od 0,5 mN do 40 N w celu scharakteryzowania miękkich i sztywnych materiałów
- Dokładna regulacja temperatury w zakresie od -160 °C do 600 °C i powyżej
MCR 702 MultiDrive to najbardziej uniwersalna i potężna platforma przeznaczona do dynamicznej analizy mechanicznej ciał stałych oraz miękkich i płynnych próbek. Unikalna koncepcja instrumentu pozwala na wykonywanie dynamicznych analiz mechanicznych w zakresie gięcia, rozciągania, ściskania i skręcania, standardowych i wysoce zaawansowanych pomiarów reologicznych oraz analizy termomechanicznej (TMA) za pomocą jednego urządzenia. Modułowa budowa układu umożliwia rozbudowywanie go o różnorodne systemy regulacji temperatury oraz stosowanie akcesoriów przeznaczonych do szczególnych zastosowań oraz systemów pomiarowych, co umożliwia spełnienie wszystkich wymagań najszerszej liczby różnorodnych zastosowań.
Podstawowe charakterystyki
Dwie jednostki napędowe do wszystkich zastosowań
Połączenie górnego napędu obrotowego i dolnego napędu liniowego wspomaganych łożyskiem powietrznym umożliwia liniową dynamiczną analizę mechaniczną z wykorzystaniem napędu liniowego i dynamicznej analizy mechanicznej skrętnej z wykorzystaniem napędu obrotowego. Za pomocą jednego urządzenia można przeprowadzić DMA przy rozciąganiu, skręcaniu, zginaniu i ściskaniu, jak również wszelkiego rodzaju badania reologiczne, a nawet eksperymenty z zakresu analizy termomechanicznej. Wybór typu układu pomiarowego zależy od potrzeb danego zastosowania. Dzięki wykorzystaniu najnowocześniejszej technologii ruchomego magnesu i renomowanej technologii silników EC z reometrów MCR, koncepcja ta gwarantuje bardzo precyzyjne pomiary nawet przy najmniejszych amplitudach.
Kontrola najważniejszego czynnika – temperatury

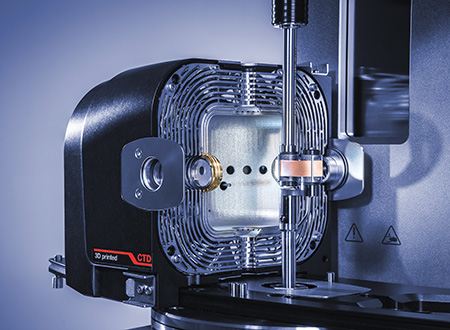

Konwekcyjne układy regulacji temperatury są zoptymalizowane w celu uzyskania równomiernego rozkładu temperatury koniecznego do dokładnej kontroli temperatury próbki. Dodatkowo, do precyzyjnie kontrolowanego chłodzenia można wykorzystać opcje niskotemperaturowe oparte na dostosowanej do potrzeb opcji chłodziarki gazowej (-90°C) lub ciekłego azotu (-160°C). Ponadto do pracy z próbkami oprócz temperatury można wykorzystać sterowanie wilgotnością względną. Każdy układ pomiarowy został wyposażony w zintegrowany czujnik temperatury umieszczony na stałe w pobliżu zamocowanej próbki. W ten sposób mierzona temperatura odnosi się bezpośrednio do rzeczywistej temperatury próbki, a najwyższa odtwarzalność w całym zakresie temperatury jest zapewniona bez ręcznego pozycjonowania czujnika. Postaw na precyzyjny system kontroli temperatury w celu uzyskania dokładnych wyników we wszelkiego rodzaju testach reologicznych.

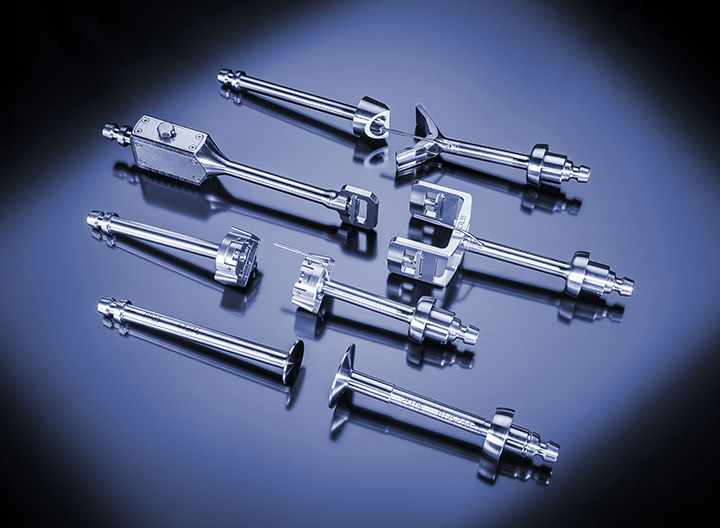

Skorzystaj z ponad 200 akcesoriów dla reologii
Oprócz klasycznej dynamicznej analizy mechanicznej pomiary reologiczne umożliwiają charakterystykę odkształceń konstrukcyjnych ciał stałych i płynięcia cieczy. Aby przeprowadzić pomiary próbek różnego rodzaju, wymagany jest szereg różnych układów pomiarowych, akcesoriów i urządzeń termostatujących. Dzięki usunięciu liniowego silnika z urządzenia MCR 702 MultiDrive można wyposażyć je w dowolną geometrię pomiarową, urządzenie do kontroli temperatury oraz odpowiednie dla danego zastosowania akcesorium z serii MCR Anton Paar w celu przeprowadzenia zarówno standardowych, jak i zaawansowanych analiz reologicznych próbki.
Akcesoria specjalne i rozwiązania niestandardowe
Specjalne zastosowania wymagają innowacyjnych i niestandardowych rozwiązań. Anton Paar, dzięki własnemu zespołowi projektowemu i produkcyjnemu, jest w stanie dostarczyć urządzenia i akcesoria do zastosowań specjalnych.Na przykład MCR 702e Space MultiDrive oferuje maksymalną dostępną przestrzeń roboczą, co ułatwia pracę z akcesoriami i dodatkowymi przyrządami pomiarowymi. Dodatkowo dostępne są akcesoria do charakterystyki ciał stałych, zanurzonych w cieczy lub takich które wymagają temperatur do 1000°C w czasie analizy. Ponadto układy te nadają się do badań DMA stałych okrągłych prętów pod kątem wytrzymałości na napięcie i zginanie, tak jak i wały układów są dostosowane do łączenia z dowolną zwykłą lub dostosowaną geometrią. Do testowania próbek sypkich Anton Paar oferuje zastosowanie kieszeni na materiał w połączeniu z typowymi systemami pomiaru DMA w trybie gięcia. Zapraszamy do kontaktu w celu omówienia Państwa wymagań i znalezienia indywidualnych rozwiązań pod konkretne zadania pomiarowe.
Skorzystaj z wygodnych procedur ustawiania i łatwej obsługi
Niezależnie od dokonanych wyborów wszystkie urządzenia do kontroli temperatury oraz geometrie pomiarów są szybko i łatwo integrowane, a także wymieniane, a urządzenie MCR 702e MultiDrive niezawodnie dopasuje się do każdej nowej konfiguracji. Dodatkowo funkcja QuickConnect umożliwia podłączenie układu pomiarowego za pomocą jednej ręki, dzięki czemu szybko i wygodnie można dokonać zmian w systemie bez potrzeby korzystania ze śrubokręta. Opatentowana funkcja Toolmaster™ automatycznie rozpoznaje i konfiguruje wszystkie podłączone urządzenia oraz geometrie pomiarowe. Dodatkowo zastosowanie zintegrowanych czujników temperatury oraz w pełni zautomatyzowanych procedur optymalnego dopasowania (ZeroGap i ZeroAngle) zapewniają precyzyjne pomiary bez potrzeby ręcznego ustawiania systemów pomiarowych lub czujników temperatury.
Jedno wielofunkcyjne i charakteryzujące się łatwością obsługi oprogramowanie, spełniające wszystkie wymagania
Intuicyjne oprogramowanie RheoCompass™ pomaga użytkownikowi w znajdowaniu właściwych, predefiniowanych albo dostosowanych szablonów, dostosowywaniu definicji analiz i prób do szczególnych potrzeb oraz eksportowaniu danych i generowaniu sprawozdań. Oprogramowanie oferuje szeroką gamę predefiniowanych, ale indywidualnie dostosowywalnych metod analizy, np. określenie temperatury przemiany szklistej lub superpozycji temperaturowo-prędkościowej. Dzięki wykorzystaniu bazy danych Microsoft SQL 2012 zarządzanie danymi i wyszukiwanie ich jest tak proste, jak ich wygenerowanie. Dane mogą być filtrowane między innymi według roku, numeru partii lub operatora, a ich wyświetlenie jest kwestią kilku sekund.
Dane techniczne
| MCR 702e MultiDrive MCR 702e Space MultiDrive | ||
| Unit (Jednostka) | Dane techniczne | |
| Napęd liniowy dla DMA w trybie rozciągania, gięcia i ściskania | ||
| Siła maksymalna | N | 40 |
| Siła minimalna | N | 0,0005 |
| Maksymalne przemieszczenie | μm | 9400 (1 |
| Minimalne przemieszczenie | μm | 0,01 |
| Maksymalna częstotliwość | Hz | 100 |
| Minimalna częstotliwość | Hz | 0,001 |
| Maksymalna temperatura | °C | 600 (950) (2 |
| Minimalna temperatura | °C | -160 (3 |
| Maksymalna szybkość ogrzewania | K/min | 35 (2 |
| Maksymalna szybkość schładzania | K/min | 30 (3 |
| Napęd obrotowy dla dynamicznej analizy mechanicznotermicznej skręcania i reologii | ||
| Maksymalny moment obrotowy | mNm | 230 |
| Minimalny moment obrotowy (rotacja) | nNm | 1 |
| Minimalny moment obrotowy (oscylacja) | nNm | 0,5 |
| Maksymalne odchylenie kątowe (wartość zadana) | µrad | ∞ |
| Minimalne odchylenie kątowe (wartość zadana) | µrad | 0,05 |
| Maksymalna prędkość kątowa | rad/s | 314 |
| Minimalna szybkość kątowa | rad/s | 0 (4 |
| Maksymalna częstotliwość kątowa | rad/s | 628 (5 |
| Minimalna częstotliwość kątowa (6 | rad/s | 10 -7 (7 |
| Zakres siły normalnej | N | Od -50 do 50 |
| Najszerszy zakres temperatury | °C | Od-160 do +1000 |
| Dodatkowe informacje na temat funkcji ogólnych, systemów pomiarowych, akcesioriów i specyfikacji urządzenia korzystającego jedynie z napędów rotacyjnychmożna znaleźć tutaj. | ||
| Cechy | |
| Dynamiczna analiza mechaniczna naprężeń, gięcia i ściskania | ✔ |
| Dynamiczna analiza mechaniczna skręcania | ✔ |
| Reologia | ✔ |
| Analiza termomechaniczna | ✔ |
| Układ pomiarowy Toolmaster™ | ✔ |
| Cela pomiarowa Toolmaster™ | ✔ |
| QuickConnect – pozbawione śrub złącze układu pomiarowego | ✔ |
| T-Ready™ | ✔ |
| Opcja niskotemperaturowa, urządzenie do odparowywania azotu | o |
| Opcja niskotemperaturowa, niestandardowa chłodziarka gazowa | o |
| Opcja pomiaru wilgotności. | o |
✔ dołączone | o opcjonalne
1) W oscylacji maksymalne przemieszczenie ± 4500 μm.
2) W połączeniu z CTD 600 MDR. Standardowe układy pomiarowe są przeznaczone do użytkowania w temperaturach do 350°C. Układy pomiarowe do prób w temperaturach osiągających do 600°C są dostępne na życzenie. W połączeniu z CTD 1000 na życzenie dostępne są urządzenia do stosowania w temperaturze do 950 °C.
3) W połączeniu z CTD 600 MDR i opcją niskotemperaturową.
4) W trybie kontrolowanego naprężenia ścinającego (CSS). W trybie kontrolowanej prędkości ścinania (CSR) w zależności od czasu trwania punktu pomiarowego i częstotliwości próbkowania.
5) Wyższe częstotliwości są możliwe przy użyciu funkcji wielofalowej (942 rad/s (150 Hz) lub nawet wyższe, w zależności od układu pomiarowego i próbki).
6) Ustawione częstotliwości poniżej 10-4 rad/s nie mają praktycznego znaczenia ze względu na czas trwania punktu pomiarowego >1 dzień.
7) Wartość teoretyczna (czas trwania na cykl = 2 lata).
