SAXS/WAXS-System:
SAXSpoint 700
-
-
-
- +7
- Einzigartige Messkammer – unbegrenzte experimentelle Möglichkeiten
- Hervorragende Ergebnisse dank des erstklassigen Strahlführungssystems
- Untersuchen Sie Porosität, Orientierung, Größe, Form, Struktur und Kristallinität von Nanostrukturen
- Beschleunigen Sie Ihre Forschung und sichern Sie die Qualität durch Automatisierung
- Erzielen Sie aussagekräftige Ergebnisse dank leistungsstarker Analysesoftware

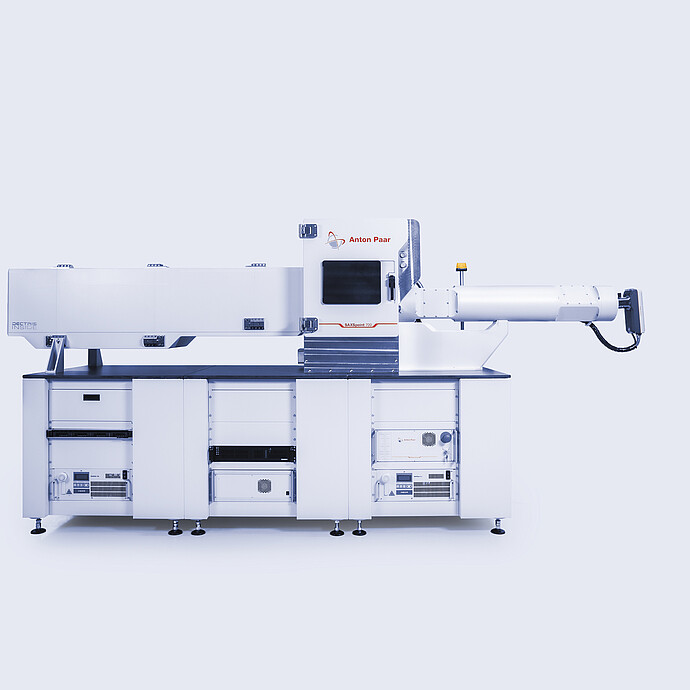

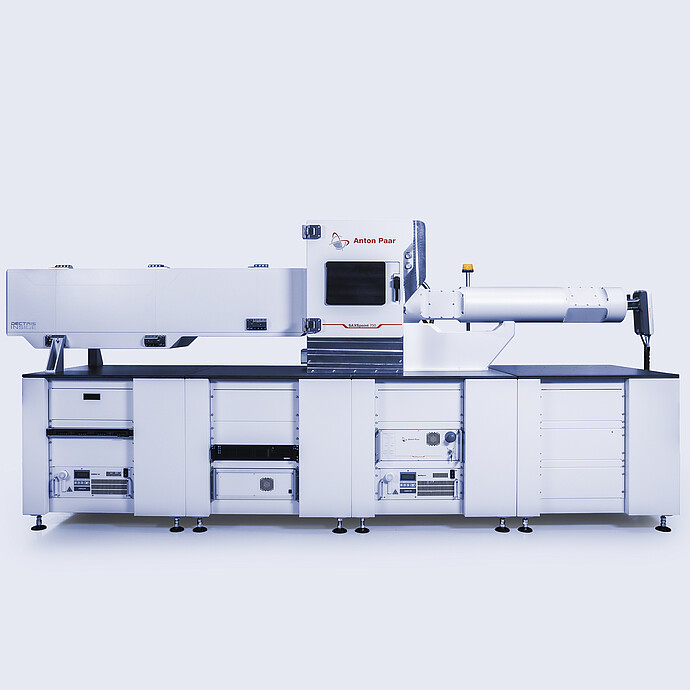

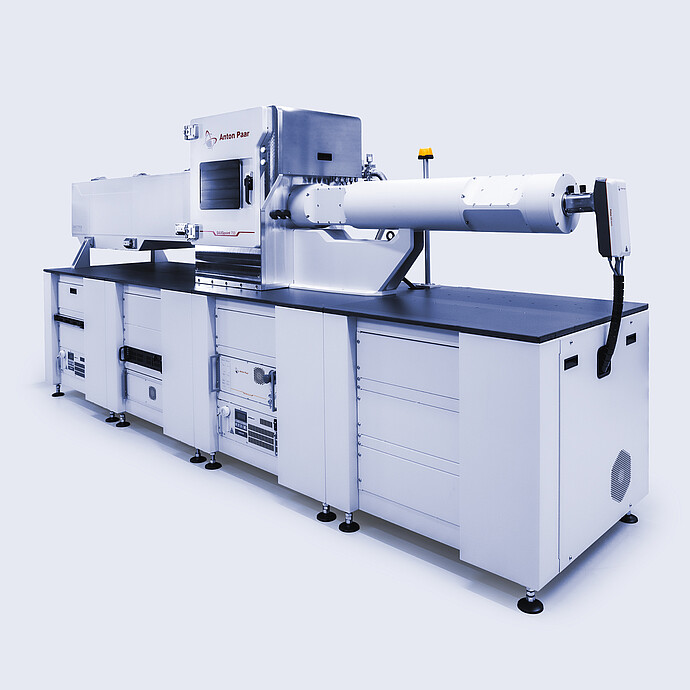

SAXSpoint 700 ist die ultimative SAXS-/WAXS-/GISAXS-/USAXS-/RheoSAXS-Labor-Beamline mit Synchrotron-Detektortechnologie, die höchste Auflösung mit einem kompakten System erzielt. Das brillante Röntgenkleinwinkelstreusystem von Anton Paar löst Nanostrukturen bis zu 620 nm auf. SAXSpoint 700 bietet eine flexible Analyse von nahezu jedem Material unter Umgebungs- und Nicht-Umgebungsbedingungen – sogar an Luft. Mit seiner geräumigen Messkammer bietet dieses SAXS-System endlose experimentelle Möglichkeiten. Führen Sie auf einfache Weise zerstörungsfreie Untersuchungen von Materialeigenschaften mit Hilfe leistungsfähiger Softwarepakete durch, die eine automatisierte Bedienung und Datenanalyse ermöglichen. Mit einer Vielzahl von Funktionen ist das SAXSpoint 700 für zukünftige Anwendungen gerüstet – einschließlich USAXS für den Mikrometerbereich.
Technische Highlights
Ein SAXS-System mit unendlichen experimentellen Möglichkeiten

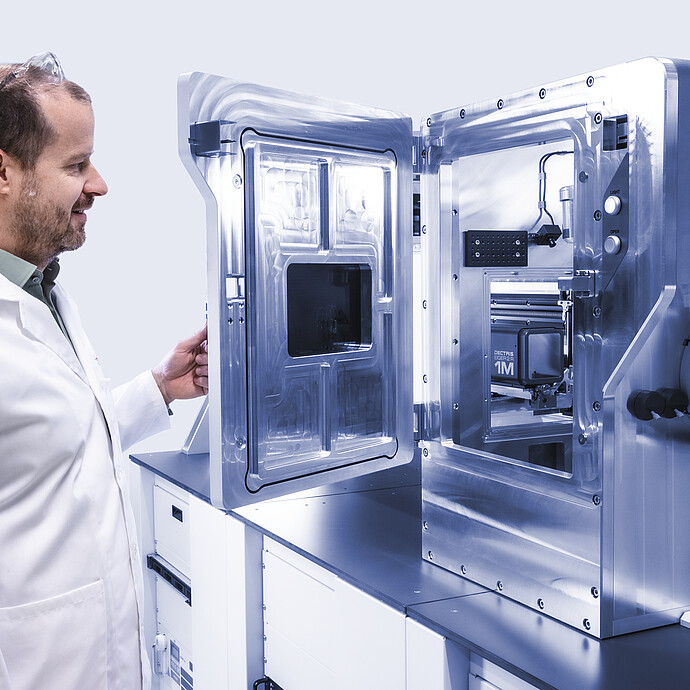

Die neue und verbesserte Messkammer des SAXSpoint 700 eröffnet mit ihrer Größe, einer Fülle von Probenumgebungen und der Anpassung an spezifische Experimente unendlich viele Möglichkeiten. Passen Sie Ihr Röntgenkleinwinkelstreusystem an Ihre Anforderungen an, damit Sie die Analyse von nanostrukturierten Materialien mühelos durchführen können. Wechseln Sie nahtlos zwischen verschiedenen Probenträgern dank der SAXSdrive™-Software und der automatischen Probenträgerkennung, die eine automatische Justage aller Komponenten gewährleistet. Decken Sie einen beeindruckenden Temperaturbereich von -150 °C bis 500 °C ab, kombinieren Sie umfassende rheologische und nanostrukturelle Untersuchungen mit dem RheoSAXS-Modul und führen Sie automatisierte Studien mit temperaturgesteuerten Probenwechslern durch – sogar an Luft.
Pure Brilliance
Messen Sie anspruchsvolle Proben mit Hilfe des erstklassigen Strahlführungssystems. Dank eines brillanten Röntgenstrahls mit höchster spektraler Reinheit (> 99,9 % Cu Kα) und streuungsarmer Strahlkollimation wird den Nutzerinnen und Nutzern Datenqualität, vergleichbar mit Synchrotronmessungen (einschließlich SAXS/WAXS/GISAXS/USAXS/RheoSAXS), bei minimalem Aufwand und kürzesten Belichtungszeiten garantiert.

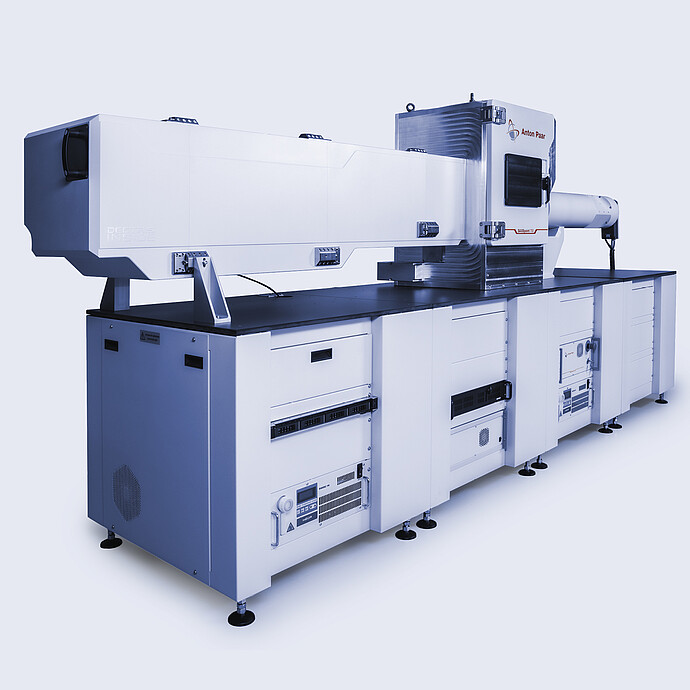

Dieses Röntgenkleinwinkelsystem mit seiner brillanten Konfiguration und dem branchenführenden optischen System ermöglicht die Auflösung von Strukturen bis zu 620 nm (USAXS bis in den µm-Bereich) – und das bei einer äußerst kompakten Größe (3,6 m x 0,9 m).
SAXS und WAXS in einem Durchgang

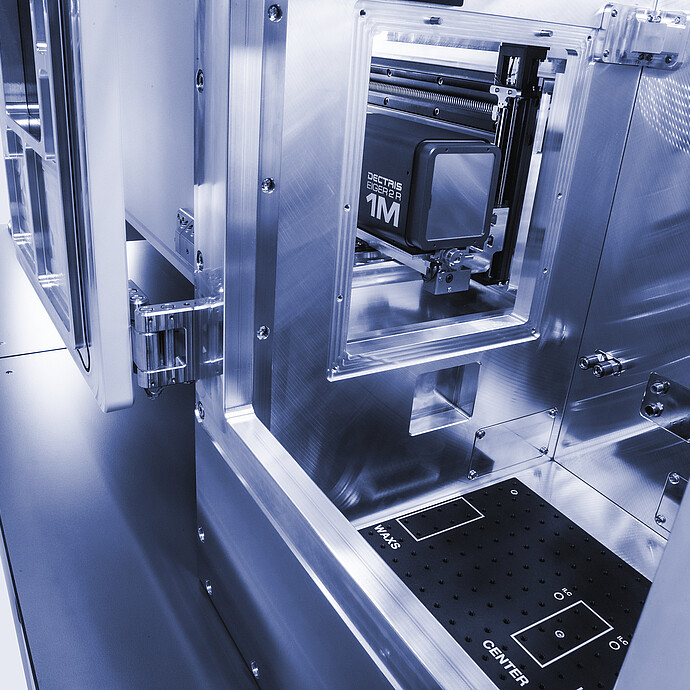

SAXS- und WAXS-Daten in einem Durchgang mit Slidemaster. Ohne dass eine zusätzliche Neujustage des Röntgenkleinwinkelstreusystems erforderlich ist, sparen Sie Zeit, indem Sie alle Justageschritte zwischen den Messungen sparen. Wählen Sie einfach den optimalen q-Bereich für jedes Experiment – von der höchsten SAXS-Auflösung bis hin zu einem großen WAXS-Bereich. Außerdem entfällt dank der automatischen Beamstop-Auswahl ein weiterer Schritt im gesamten Prozess, was Ihnen Zeit und Mühe spart. Mit den EIGER2 R-Detektoren sind sogar vollständig beamstopfreie Messungen möglich.
Leistungsstarke Software kombiniert mit einzigartigen Skriptingmöglichkeiten
Die intuitiven Softwarelösungen SAXSdrive™ und SAXSanalysis™ sind mit automatisierten Routineschritten kombinierbar, so dass Sie Ihr Experiment definieren können, während Sie sich um wichtigere Aufgaben kümmern. Analysieren Sie Ihre 1D- und 2D-Datensätze mithilfe anpassbarer Vorlagen und bestimmen Sie Parameter wie den Gyrationsradius (Rg), die Partikelgröße, die Porod-Konstante, die spezifische Oberfläche und einen Kratky-Plot. Exportieren Sie Ihre Daten in alle gängigen Programme zur weiteren Analyse.
Profitieren Sie von der vollen Kontrolle über Ihre Experimente dank Skripting-Funktionen, die von einer einzigartigen Python-APIbereitgestellt werden: das perfekte Setup für die erweiterte Nutzung des Röntgenkleinwinkelstreusystem.
Unterstützung, wann immer Sie sie brauchen
Holen Sie das Beste aus Ihrer Investition heraus mit der standardmäßigen dreijährigen Garantie von Anton Paar. Maximieren Sie die Betriebszeit Ihres SAXS-Systems dank unserer sofortigen Reaktion auf Serviceanfragen. Sollten Sie Anwendungsunterstützungbenötigen, steht Ihnen in über 35 Niederlassungen weltweit immer eine Expertin oder ein Experte zur Verfügung.
Technische Daten

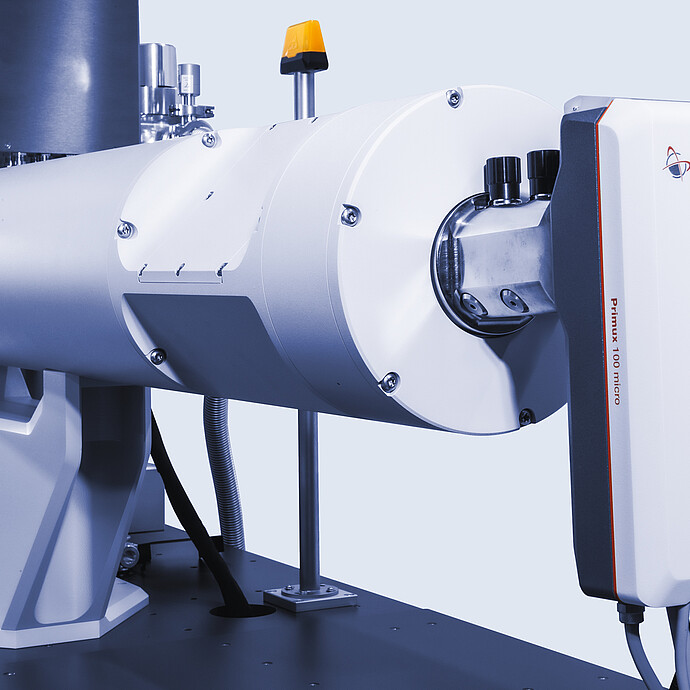

| Röntgenquelle | Primux 100 Mikro-Mikrofokus-Röntgenquelle (Cu, Mo; andere Targetmaterialien auf Anfrage) Optionale duale Mikrofokus-Röntgenquellen (Cu und Mo; andere Targetmaterialien auf Anfrage) Hochleistungs-Ga/In-MetalJet-Quelle |
| Röntgenoptik und Kollimation | Speziell entwickelte AXO ASTIX/ASTIX++ Optiken (vollständig evakuiert) Automatisierte streuungsfreie Strahlkollimation (vollständig evakuiert) |
| Probenträger und Autosampler | TCStage temperierte Plattform (-150 °C bis 500 °C) Kundenspezifische Lösungen auf Anfrage erhältlich |

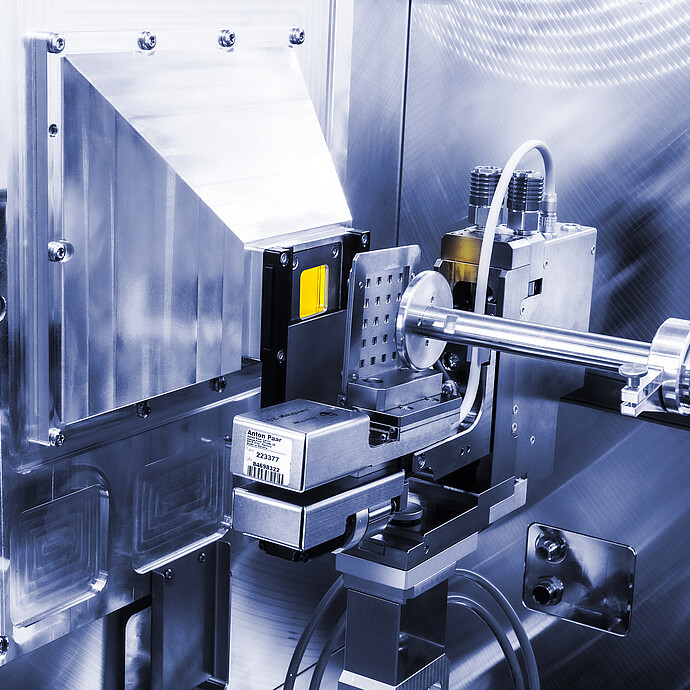

| Besonderheiten | Slidemaster: beweglicher Detektor (Verschiebung in X, Y, Z) TrueFocus: automatische Selbstjustierung TrueSWAXS: kontinuierliche und gleichzeitige SWAXS-Studien Stagemaster: XYZ-Tisch mit automatischer Erkennung von Probenträgern Optionales hochauflösendes WAXS-Modul Optionale Hochleistungs-ASTIX++-Optik mit einem Fluss von > 6 x 108 ph/s |
| Temperaturbereich | -150 °C bis +500 °C |
| Temperaturgenauigkeit | ±0,1 °C |
| Atmosphären | Vakuum, Luft, Edelgas, Feuchtigkeit (reaktive Gase auf Anfrage) |
| Probenhalter | Quarzkapillare für Flüssigkeiten Kundenspezifische Lösungen sind auf Anfrage erhältlich, bitte kontaktieren Sie uns |
| Detektoren | HPC-Detektoren der Serien 2D EIGER2 R und PILATUS4 R Hochauflösendes WAXS-Modul (Serie EIGER2 R) |
| Nutzbarer q-Bereich | 0,01 nm-1 bis 49,3 nm-1 (Hauptdetektor) |
| Software | SAXSdrive™-Software zur Messung und Datenerfassung SAXSanalysis™-Software zur Datenverarbeitung und Analyse |
| Stellfläche | 3,6 m x 0,9 m (Microsource-Version, L x B) 4,5 m x 0,9 m (MetalJet-Version, L x B) |
Normen
ISO
Anton Paar Certified Service
- mehr als 350 vom Hersteller zertifizierte technische Experten weltweit
- Qualifizierter Support in Ihrer Landessprache
- Schutz für Ihre Investition während des gesamten Produktlebenszyklus
- 3-Jahres-Garantie
Dokumente
-
An Insight into the Structure of Copolymer Surfactants Applikationsbericht
-
An Insight into the Structure of Surfactants Applikationsbericht
-
Coir Fibers - SWAXS Studies of Structural Changes Induced by Tensile Stress Applikationsbericht
-
Combined Rheo-SAXS Investigations using a Laboratory SAXS System Applikationsbericht
-
Continuous SWAXS Data Studies with the EIGER2 R 500K WAXS Module Applikationsbericht
-
Determining the Number Concentration of Gold Nanoparticles by SAXS Applikationsbericht
-
Evaluating GISAXS Data with SAXSanalysis Using the BornAgain Export Applikationsbericht
-
Fast SAXS Studies of Sensitive Biological Samples Applikationsbericht
-
In-line SEC-SAXS of HSA Protein Using a Laboratory SAXS Instrument Applikationsbericht
-
In-situ GISAXS heating experiments on self-assembled Gold nanoparticles Applikationsbericht
-
Laboratory Rheo-SAXS Studies of Non-ionic Surfactants Applikationsbericht
-
Protein Mass Determination using Small Angle X-Ray Scattering Applikationsbericht
-
Protein Shape Determination by Small Angle X-Ray Scattering Applikationsbericht
-
SAXSpoint 700: SAXS Measurements of Nanomaterials under Ambient Conditions Applikationsbericht
