• The Dielectro-Rheological Device (DRD) combines rheology and dielectric spectroscopy. This enables you to investigate the influence of mechanical deformation on the conductivity, capacity and permittivity of the sample.

Spectroscopie diélectrique

Combinaison de la spectroscopie mécanique et diélectrique

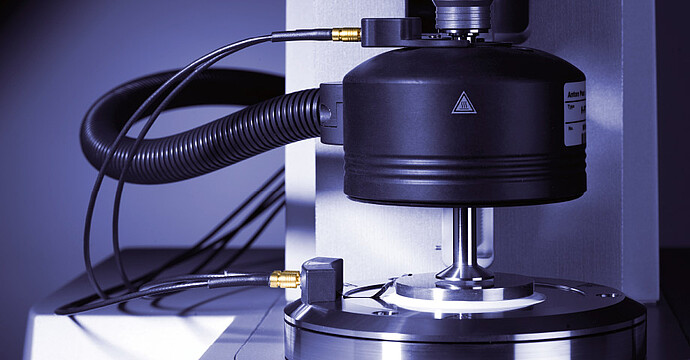

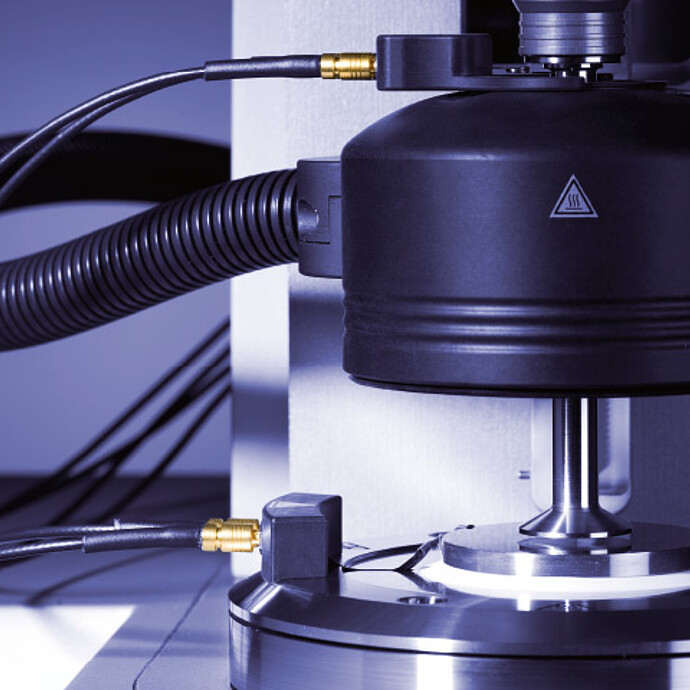

Le système de rhéologie diélectrique (DRD) associe rhéologie (en tant que méthode de spectroscopie mécanique) et spectroscopie diélectrique. La rhéologie diélectrique est une technique d'investigation basée sur l'étude de la réaction d'un matériau à un champ électrique appliqué. Le courant électrique qui passe par un échantillon en réaction à un champ électrique alternatif est mesuré en tant que fonction de la fréquence de champ. L'interprétation du spectre diélectrique obtenu fournit des informations sur la structure et le comportement du matériau analysé.

Rester connecter Document Finder

Caractéristiques principales

Élargissez vos options de mesure

Élargissez vos options de mesure

Le DRD vous permet d'obtenir simultanément des données de mesure de spectroscopie mécanique et diélectrique. En plus de la rhéologie, vous pouvez étudier l'action de la déformation mécanique sur la conductivité, la capacité et la permittivité de l'échantillon. Il étend les options de mesure de votre rhéomètre MCR à une plage de fréquence mesurable élargie. Il est également possible de réaliser des mesures diélectriques indépendantes.

Aperçu plus détaillé du comportement de votre échantillon

Aperçu plus détaillé du comportement de votre échantillon

La combinaison de la spectroscopie mécanique et diélectrique permet d'obtenir un aperçu plus détaillé du comportement de votre échantillon, par exemple détecter et surveiller les changements de structure dans les matériaux réticulés ou les transitions de phase liées à la température. Bénéficiez de ces informations supplémentaires afin de maîtriser les défis que pose votre application.

Les échantillons et les applications typiques sont les polymères chargés (par ex. : une résine époxy remplie de nanotubes en carbone) et les matériaux polaires (tels que PVA, PVC, PMMA).

Bénéficiez de la modularité des rhéomètres MCR

Bénéficiez de la modularité des rhéomètres MCR

Le DRD peut être utilisé dans la plage de température unique allant de -160 °C à 600 °C. Selon la plage de température et l'application requises, une des options de contact suivantes peut être utilisée :

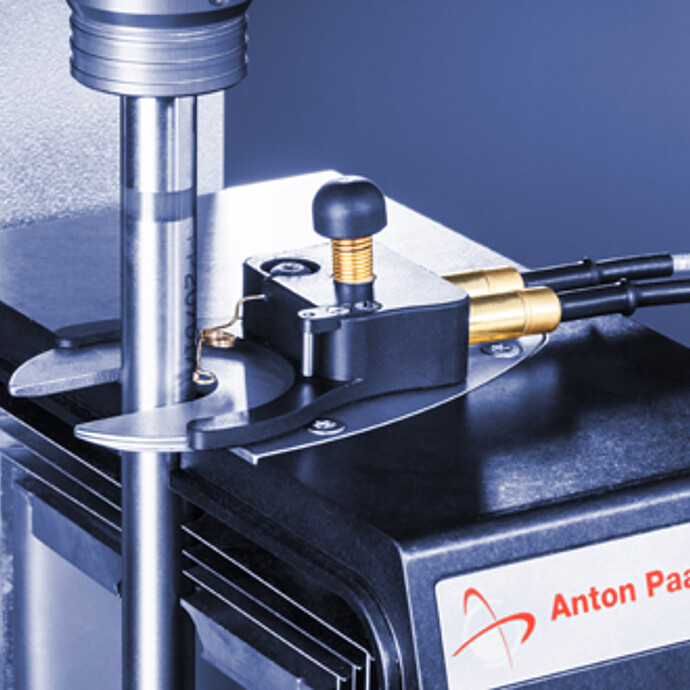

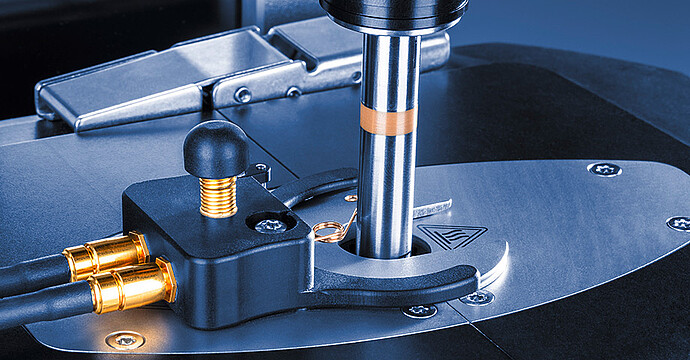

  • Contact à ressort pour les tests rotationnels
  • Contact à tige en acier pour les tests oscillatoires
  • Contact d'électrolyte dans la plage comprise entre -50 °C et 100 °C pour les tests rotationnels et oscillatoires

Le DRD se monte facilement sur un dispositif de contrôle de la température par convection (CTD) et est disponible pour les mesures en mode Single-drive et TwinDrive. Différents appareils de mesure LCR peuvent être combinés en fonction de la plage de mesure diélectrique requise. Il peut même être combiné à la caméra Digital Eye dans le CTD pour enregistrer des images et des vidéos en temps réel de l'échantillon.

Profitez de la configuration pratique et simple d'utilisation

Profitez de la configuration pratique et simple d'utilisation

Le logiciel RheoCompass™ permet une programmation flexible des essais dans les modes rotationnels et oscillatoires. Il synchronise le système de mesure LCR du DRD avec le MCR via une impulsion de déclenchement. Les données de mesure rhéologiques et diélectriques sont affichées et analysées dans le logiciel, y compris la génération de la courbe maîtresse. La fonction brevetée Toolmaster™ reconnaît et configure automatiquement tous les appareils connectés et les géométries de mesure.

Spécifications techniques

Caractéristiques techniques Option DRD pour P-PTD 200/DI Option DRD pour CTD 180, CTD 450 TDR, CTD 600 MDR
Plage de température -40 °C à 200 °C (CMT)
Contact d'électrolyte -40 °C à 100 °C
Ressort et contact par fil :
-160 °C à 600 °C
(SMT, CMT, contre-rotation)
Contact d'électrolyte -50 °C à 100 °C
Options de Contact Contact ressort
Contact par Électrolyte
Clips fil axe
Contact ressort
Contact par Électrolyte
Clips fil axe
Capacitance min. mesurable Selon le contact utilisé et la température de mesure Selon le contact utilisé et la température de mesure
Gamme de Fréquences Selon le LCR meter Selon le LCR meter
Gamme de tension Selon le LCR meter Selon le LCR meter
Systèmes de mesure Plan parallèle (PP en titane), PP jetable Plan parallèle (PP en titane), PP jetable
